Опис

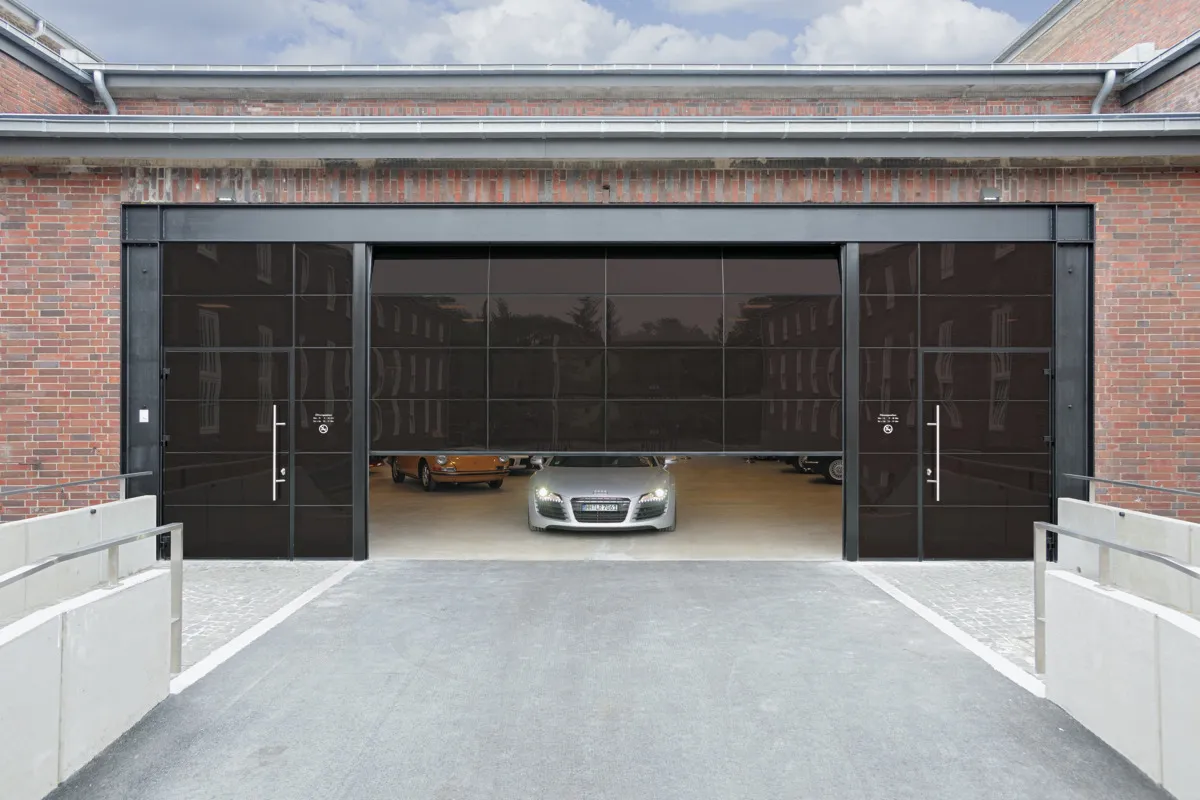

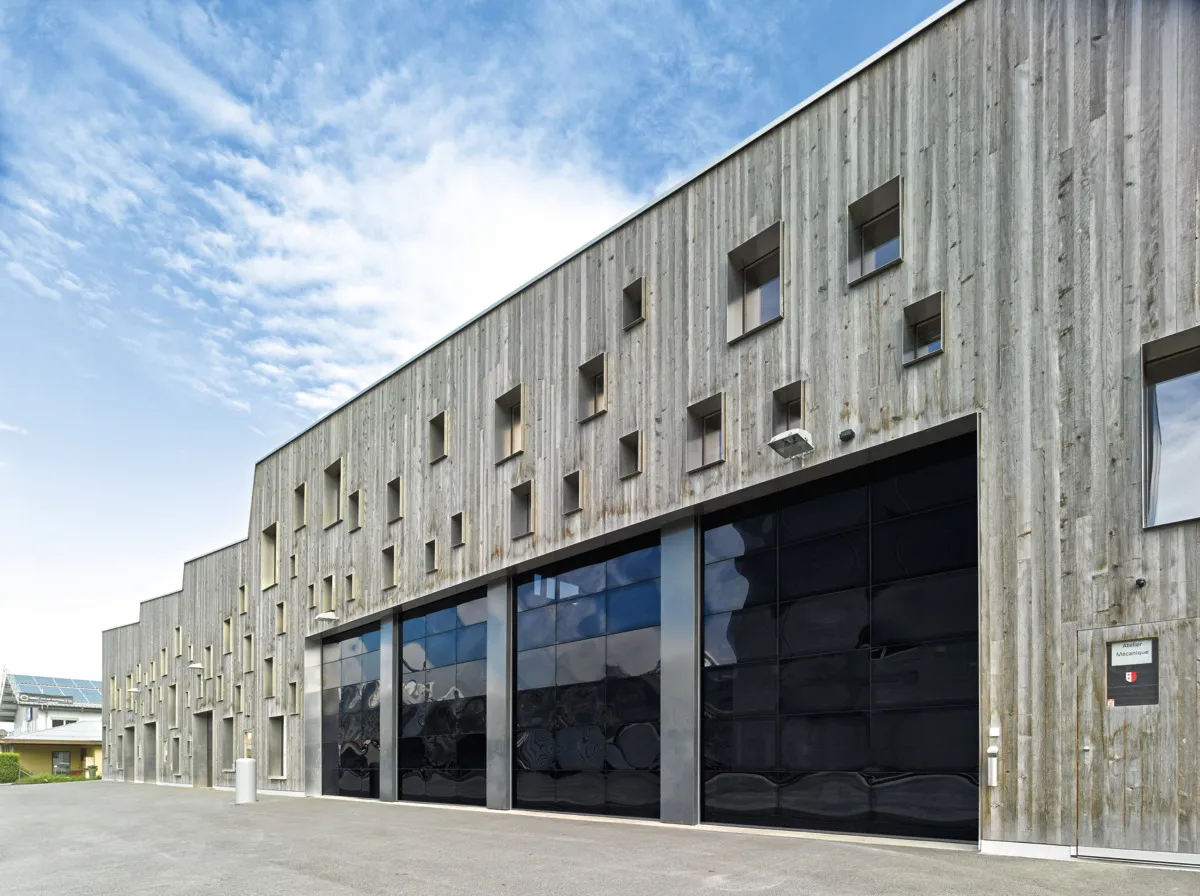

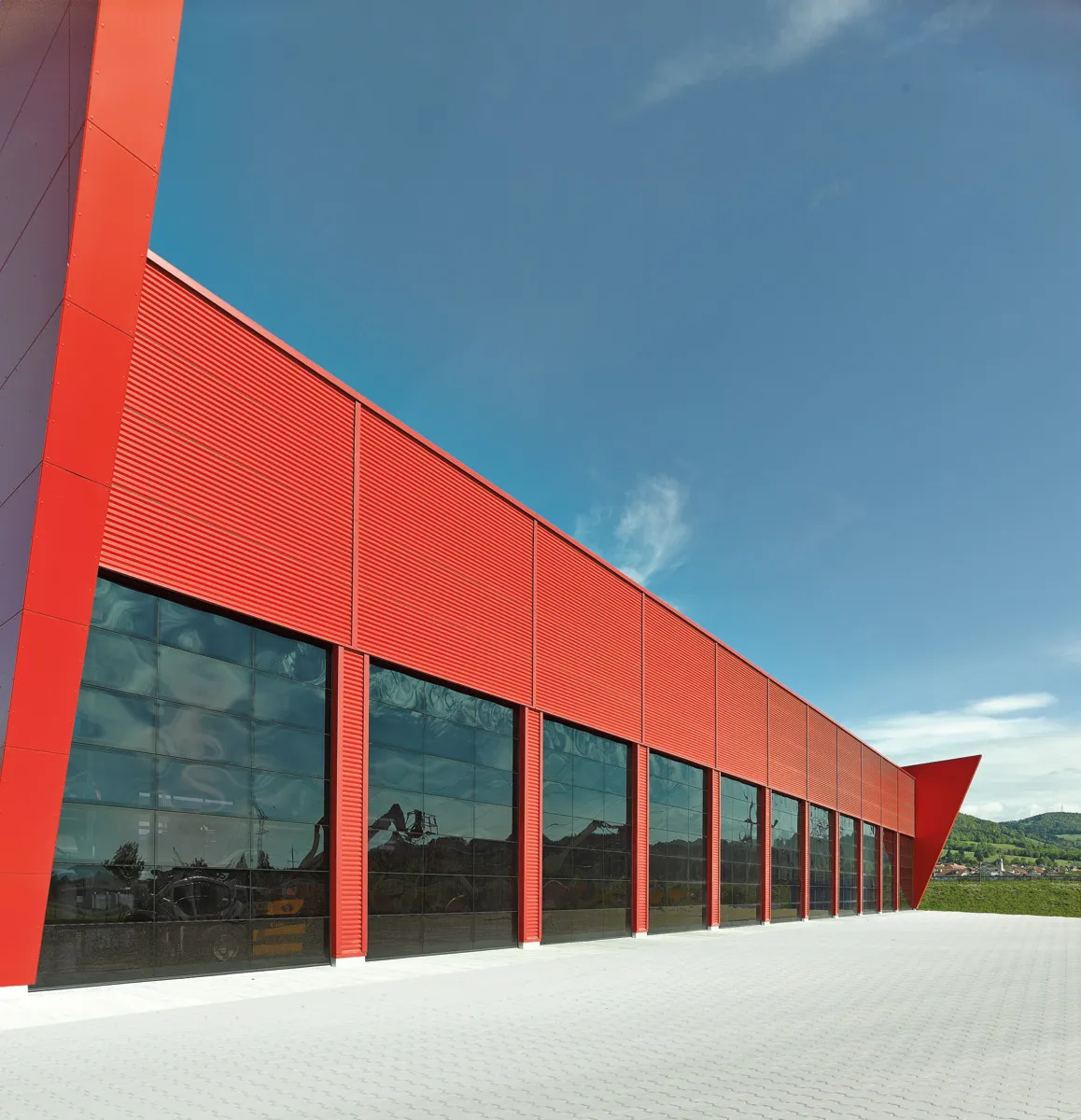

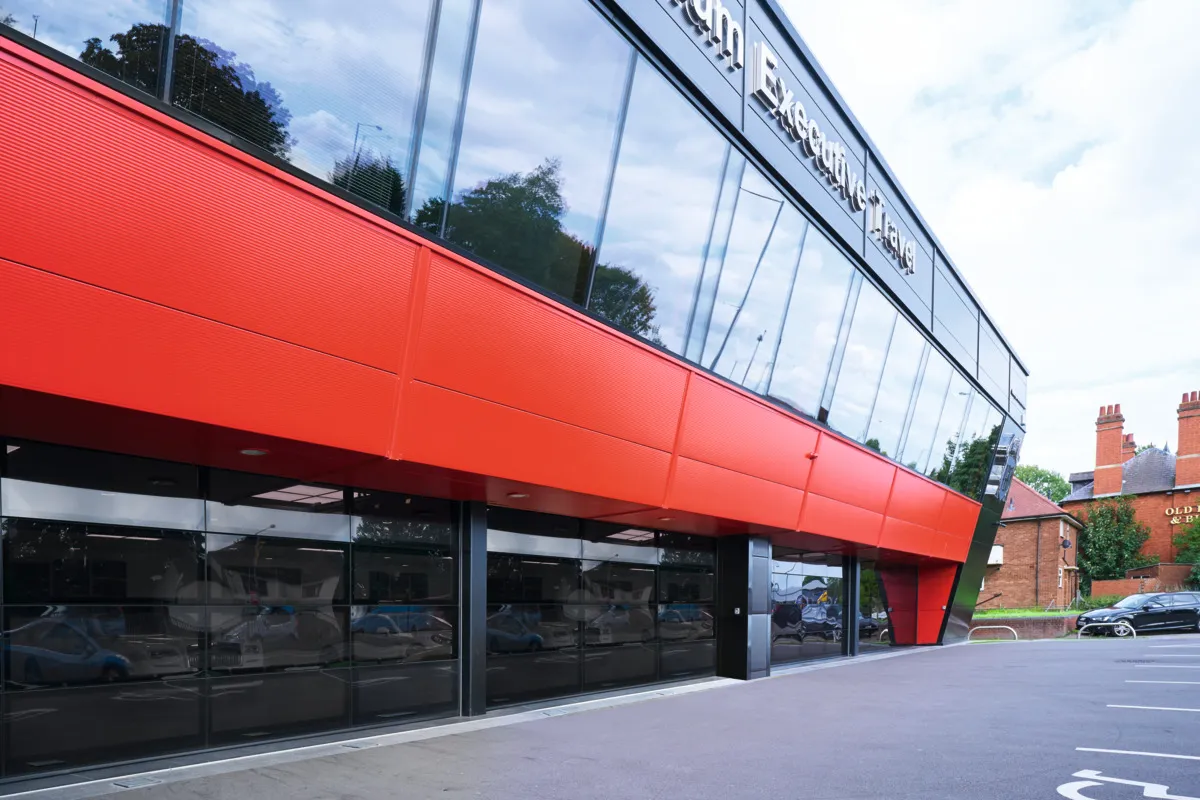

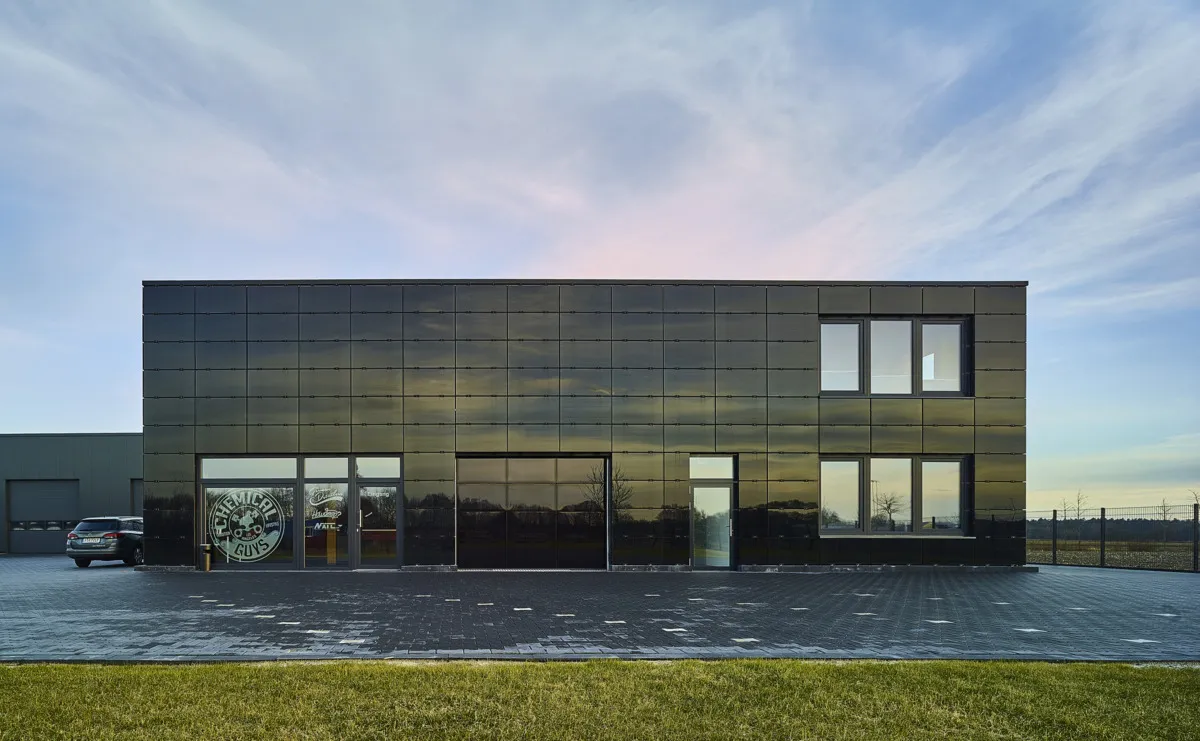

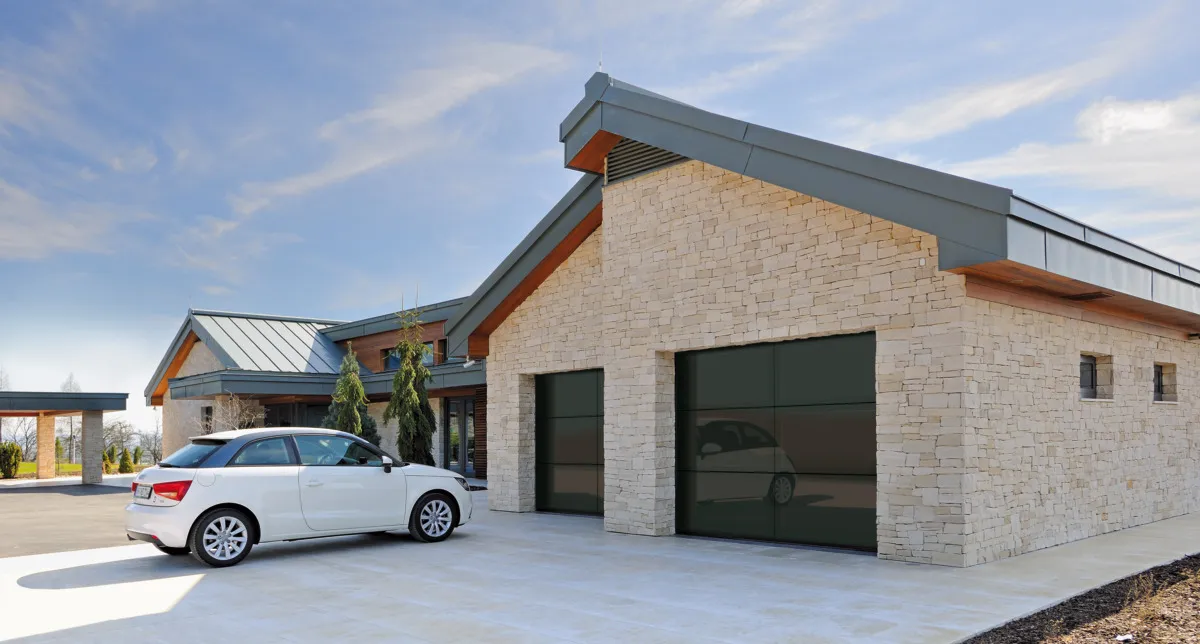

Hörmann ALR F42 Vitraplan — алюмінієві секційні ворота серії 60 з великим склінням, де замість скла використовується сіре прозоре синтетичне заповнення, розміщене перед рамою. Це забезпечує рівну плоску поверхню без видимих рамних профілів ззовні — мінімалістичний архітектурний вигляд «вітрина». Ворота орієнтовані на об’єкти з підвищеними вимогами до дизайну фасаду: офісні будівлі, автосалони, адміністративні корпуси.

Переваги

Мінімалістичний архітектурний фасад

Синтетичне заповнення розміщується перед алюмінієвою рамою — знімаючи видимість конструктивних профілів зовні, утворює суцільну рівну площину.

Сіра прозорість

Специфічний тонований відтінок синтетичного заповнення дає дозований пропуск світла та часткову приватність — актуально для виставкових залів та автосалонів.

Велика висота прорізу

Максимальна висота 7 500 мм дозволяє використовувати ворота для дуже високих промислових та комерційних об’єктів.

Базова комплектація

Полотно воріт — алюмінієва рамна конструкція з рівномірно розподіленими полями
Заповнення — сіре прозоре синтетичне скло перед рамою
Привід — вальний привід WA 400
Блок керування — A 445 з інтегрованими кнопками керування
Пружини — торсійні, мін. 25 000 циклів (стандарт)

Основні технічні характеристики

Максимальна ширина: 6 000 мм
Максимальна висота: 7 500 мм
Товщина полотна: 42 мм
Швидкість відкривання: до 1.0 м/с
Коефіцієнт теплопровідності: 3.2 Вт/(м²·К)
Звукоізоляція: до 23 дБ
Клас вітрового навантаження: до 4
Клас водонепроникності: 3
Клас повітропроникності: 2

Обмеження

Відсутність хвіртки

На відміну від більшості моделей серії 60, виконання з хвірткою для ALR F42 Vitraplan не передбачено.

Мінімальна ширина 2 000 мм

Ворота не виготовляються для вузьких прорізів — мінімальна ширина 2 000 мм.

Технічні характеристики (повний перелік)

Застосування

Внутрішні ворота: ТАК
Зовнішні ворота: ТАК
Сфера застосування: Екстер’єр

Нормативні класи

Вітрове навантаження (DIN EN 12424): class 4
Водонепроникність (EN 12425): class 3
Повітропроникність (DIN EN 12426): class 2
Звукоізоляція (DIN EN 717-1): 23 дБ
Коефіцієнт теплоізоляції: 3.2 Вт/(м²·К)

Розміри

Ширина W мін.: 2 000 мм
Ширина W макс.: 6 000 мм
Висота H мін.: 1 875 мм
Висота H макс.: 7 500 мм
Товщина полотна: 42 мм

Швидкість

Швидкість відкривання: до 1.0 м/с
Швидкість закривання: до 0.5 м/с

Конструкція

Тип воріт: Секційні ворота
Матеріал: Алюміній
Напрямок руху: Вертикальний
Полотно: Повне скління із синтетичним заповненням, прозоре

Механіка та привід

Тип приводу: Електричний
Хвіртка: Недоступно
Ресурс пружин: 25 000 циклів (стандарт)

Текст для тендеру

Секційні ворота Hörmann ALR F42 Vitraplan – серія 60

Алюмінієва рамна конструкція, велика площа скління з рівномірно розподіленими полями та сірим прозорим синтетичним заповненням попереду.

Екологічна декларація продукту (EPD) за ISO 14025 та prEN15804 *ift Rosenheim EPD-STA-0.3.2

Маркування CE відповідно до DIN EN 13241-1

Будівельний проріз (ширина × висота): ... × ... мм

Полотно воріт:
Алюмінієва рамна конструкція з рівномірно розподіленими полями, зі сталевими торцевими кришками.
Захист від защемлення пальців зовні та всередині.
Нижнє ущільнення, проміжні ущільнення та ущільнення перемички з EPDM, глибина 42 мм.

Заповнення: сіре прозоре синтетичне скло, розміщене перед рамою.
Опційно інші заповнення за запитом.

Оздоблення поверхні:
Рама скління зовні та всередині анодована в E6 / C0 DIN 17611.
Опційно у 10 бажаних кольорах, за картою RAL на вибір, кольори металік, British Standard або NCS кольори за запитом.

Напрямні:
Кутова рама із захистом від затягування пальців збоку, виготовлена з гарячеоцинкованої листової сталі, горизонтальні запобіжні напрямні та бокове ущільнення з EPDM.

Компенсація ваги:
За допомогою торсійних пружин, мін. 25 000 циклів (стандарт).

Керування воріт:
Привід WA 400 з блоком керування A445.

Документація

Брошури

Креслення

BIM-моделі

Доступні на сторінці продукту.
