hormann секційні

ALR F42

Hörmann ALR F42 — алюмінієві секційні ворота серії 60 з великою площею скління, без термічного розділення профілів.

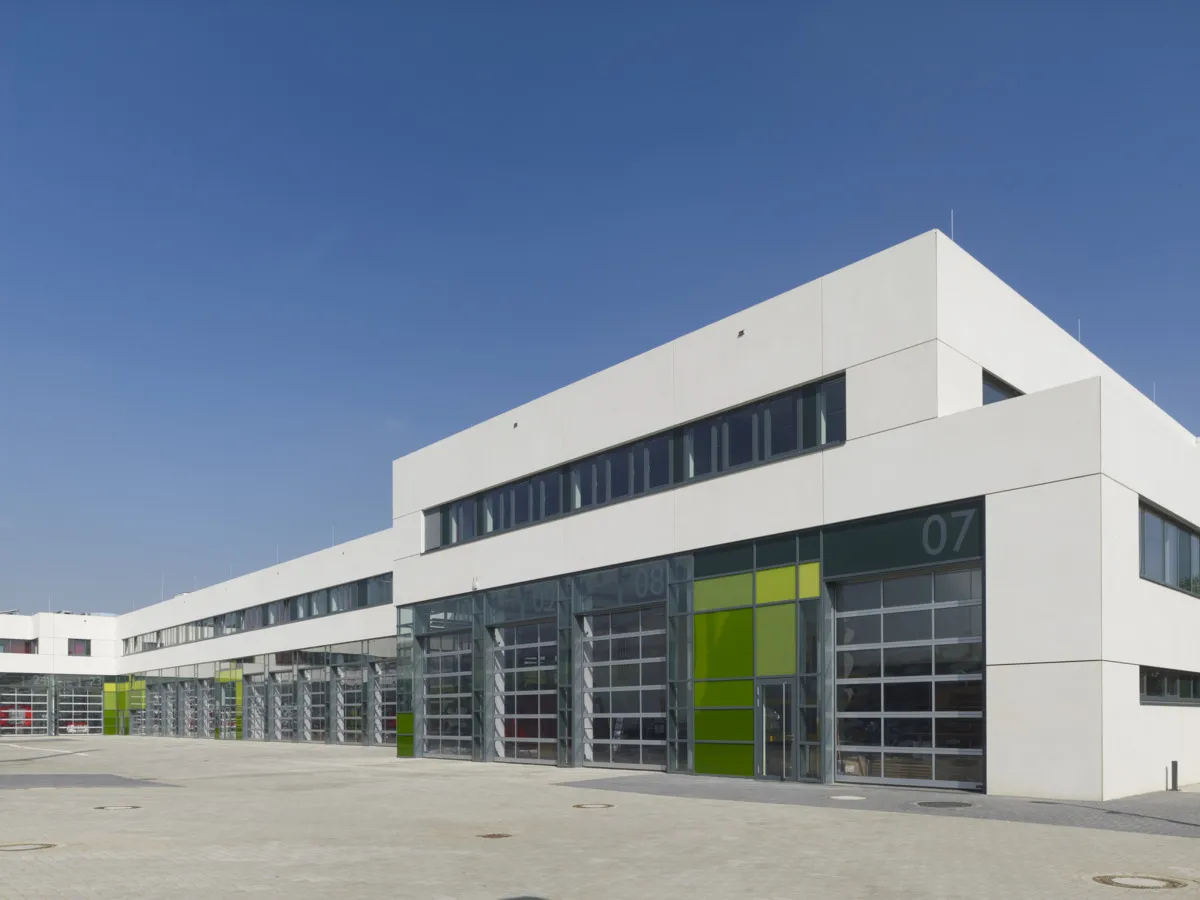

Промислові секційні ворота Hörmann ALR F42, головний вигляд

Опис

Hörmann ALR F42 — алюмінієві секційні ворота серії 60 з великою площею скління, без термічного розділення профілів. Верхня зона секції заповнена прозорим синтетичним подвійним склом (26 мм), нижня — PU-вставкою з алюмінієвим покриттям з відтиском Stucco. Прорізи шириною до 8 000 мм та опція монтажу врівень зі стіною для подальшого облицювання роблять ці ворота вибором для об’єктів, де потрібен широкий прозорий фасад при мінімальних витратах.

Переваги

Широкий проріз до 8 000 мм

Більший максимальний розмір ніж у більшості алюмінієво-склянних моделей серії 60 — актуально для великих виробничих та логістичних об’єктів.

Монтаж врівень зі стіною

Можливість flush-fitting дозволяє змонтувати ворота у площині фасаду для подальшого облицювання зовнішнім оздобленням будівлі.

Екологічна декларація EPD

Підтверджена екологічна відповідальність виробника, що спрощує отримання «зелених» сертифікатів будівлі.

Базова комплектація

  • Полотно воріт — алюмінієві екструдовані профілі зі сталевими торцевими кришками, глибина 42 мм
  • Верхнє скління — прозорі синтетичні подвійні склопакети, 26 мм
  • Нижнє заповнення — PU-вставка з алюмінієвим покриттям Stucco (FU, 26 мм)
  • Привід — вальний привід WA 400
  • Блок керування — A 445 з інтегрованими кнопками керування

Основні технічні характеристики

  • Максимальна ширина: 8 000 мм
  • Максимальна висота: 7 500 мм
  • Товщина полотна: 42 мм
  • Швидкість відкривання: до 1.0 м/с
  • Коефіцієнт теплопровідності: 3.6 Вт/(м²·К)
  • Звукоізоляція: до 30 дБ
  • Клас вітрового навантаження: до 4
  • Клас водонепроникності: 3
  • Клас повітропроникності: 2

Обмеження

Відсутність термічного розділення

Без thermal break профілів коефіцієнт 3.6 Вт/(м²·К) значно поступається ALR F42 Thermo (3.0) та ALR 67 Thermo (2.1). Для опалювальних приміщень рекомендуються Thermo-версії.

Технічні характеристики (повний перелік)

Застосування

  • Внутрішні ворота: ТАК
  • Зовнішні ворота: ТАК
  • Сфера застосування: Екстер’єр

Нормативні класи

  • Вітрове навантаження (DIN EN 12424): class 4 (з хвірткою: class 3)
  • Водонепроникність (EN 12425): class 3
  • Повітропроникність (DIN EN 12426): class 2 (з хвірткою: class 1)
  • Звукоізоляція (DIN EN 717-1): 30 дБ (з хвірткою: 29 дБ)
  • Коефіцієнт теплоізоляції: 3.6 Вт/(м²·К) (з хвірткою: 3.8 Вт/(м²·К))

Розміри

  • Ширина W мін.: 1 200 мм
  • Ширина W макс.: 8 000 мм
  • Висота H мін.: 1 875 мм
  • Висота H макс.: 7 500 мм
  • Товщина полотна: 42 мм

Швидкість

  • Швидкість відкривання: до 1.0 м/с
  • Швидкість закривання: до 0.5 м/с

Конструкція

  • Тип воріт: Секційні ворота
  • Матеріал: Алюміній
  • Напрямок руху: Вертикальний
  • Полотно: З панорамним склінням, прозоре; опція монтажу врівень зі стіною

Механіка та привід

  • Тип приводу: Електричний
  • Хвіртка: Можливе виконання
  • Ресурс пружин: 25 000 циклів (стандарт), посилені пружини на замовлення

Текст для тендеру

Секційні ворота Hörmann ALR F42 – серія 60

Алюмінієві трубчасті профілі, велика площа скління з рівномірно розподіленими полями.

Екологічна декларація продукту (EPD) за ISO 14025 та prEN15804 *ift Rosenheim EPD-STA-0.3.2

Маркування CE відповідно до DIN EN 13241-1

Будівельний проріз (ширина × висота): ... × ... мм

Полотно воріт:
Рама скління з алюмінієвих екструдованих профілів зі сталевими торцевими кришками.
Захист від защемлення пальців зовні та всередині.
Нижнє ущільнення, проміжні ущільнення та ущільнення перемички з EPDM, глибина 42 мм.

Верхнє заповнення рами скління — прозорі синтетичні подвійні склопакети, 26 мм; нижнє заповнення — PU-вставка з алюмінієвим покриттям Stucco з обох боків (FU), 26 мм. Опційно інші заповнення за запитом.

Оздоблення поверхні:
Рама скління зовні та всередині анодована в E6 / C0 DIN 17611.
Опційно у 10 бажаних кольорах, за картою RAL на вибір, кольори металік, British Standard або NCS кольори за запитом.

Напрямні:
Кутова рама із захистом від затягування пальців збоку, виготовлена з гарячеоцинкованої листової сталі, горизонтальні запобіжні напрямні та бокове ущільнення з EPDM.

Компенсація ваги:
За допомогою торсійних пружин, мін. 25 000 циклів (стандарт).

Керування воріт:
Привід WA 400 з блоком керування A445.

Документація

Брошури

Технічні дані (Data Sheet)

Інструкції

Технічний посібник

Сертифікати та протоколи

Запасні частини

Креслення

BIM-моделі

Доступні на сторінці продукту.
