Опис

Hörmann ALR F42 Thermo — це суто алюмінієві секційні ворота з панорамним склінням серії 60, де всі секції — алюмінієві трубчасті профілі з термічним розділенням, без сталевої цокольної секції. Великий скляний фасад висотою від підлоги до стелі забезпечує максимальне природне освітлення, а коефіцієнт теплоізоляції 3.0 Вт/(м²·К) дозволяє встановлювати їх на об’єктах з опаленням. Висота до 7 500 мм — найбільша серед 42-мм алюмінієвих моделей.

Переваги

Повністю скляний фасад

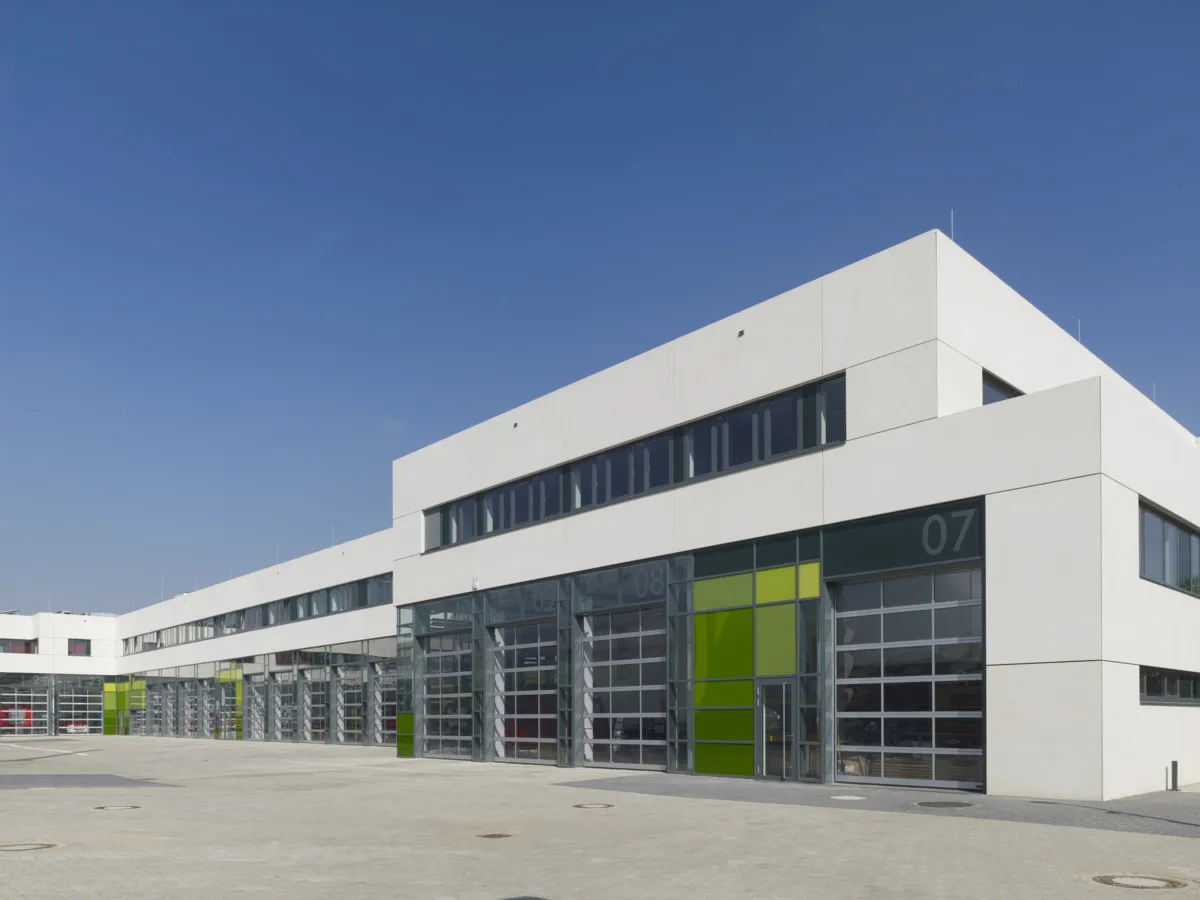

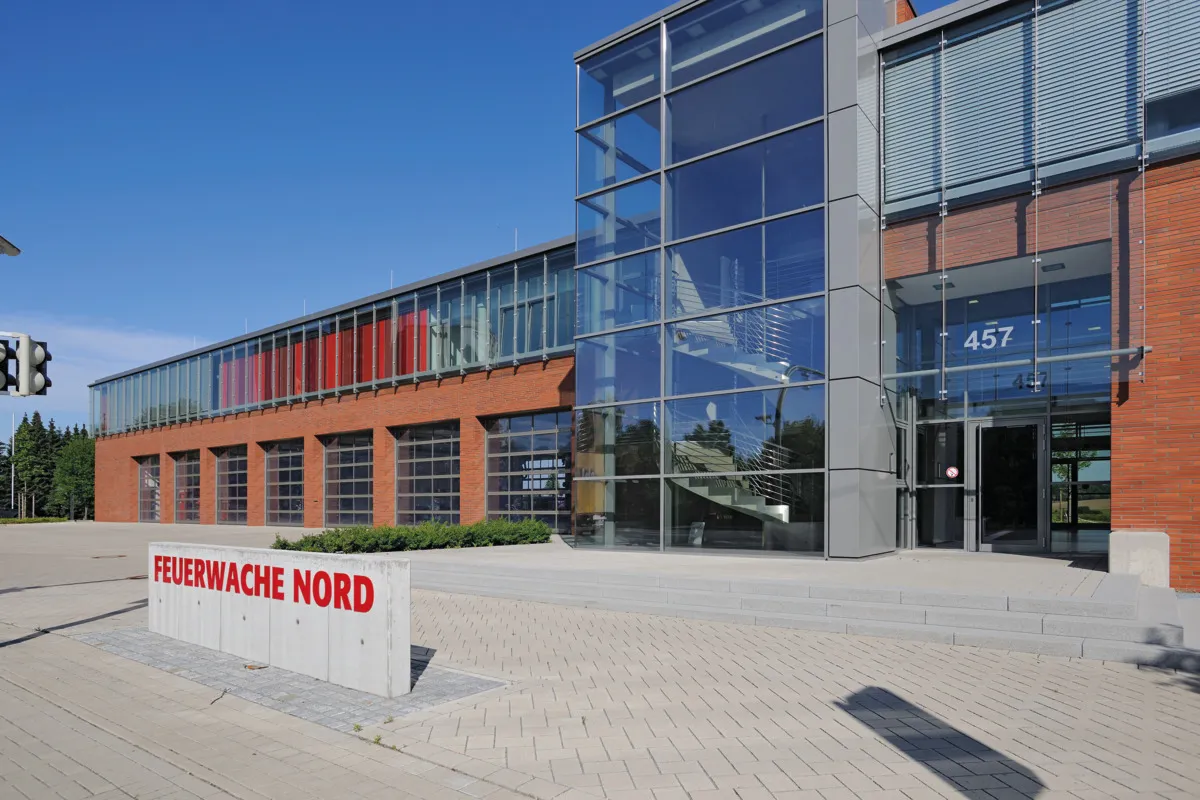

На відміну від APU-серії, немає сталевого цоколя — все полотно являє собою алюмінієву раму з склінням. Ідеально для автосалонів, виставкових залів, пожежних депо.

Термічне розділення по всій висоті

Профілі з thermal break по всьому полотну (а не лише у верхній частині) забезпечують стабільніший тепловий контур порівняно з моделями без thermal break.

Висока звукоізоляція для алюмінію

30 дБ — максимальне значення для 42-мм алюмінієвої моделі серії 60 з термічним розділенням.

Базова комплектація

Полотно воріт — алюмінієві трубчасті профілі з термічним розділенням, вся висота
Скління — подвійне синтетичне скло (26 мм)
Привід — вальний привід WA 400
Блок керування — A 445 з інтегрованими кнопками керування
Пружини — торсійні, мін. 25 000 циклів (стандарт)

Основні технічні характеристики

Максимальна ширина: 7 000 мм
Максимальна висота: 7 500 мм
Товщина полотна: 42 мм
Швидкість відкривання: до 1.0 м/с
Коефіцієнт теплопровідності: 3.0 Вт/(м²·К)
Звукоізоляція: до 30 дБ
Клас вітрового навантаження: до 4
Клас водонепроникності: 3
Клас повітропроникності: 2

Обмеження

Відсутність захисного цоколя

Без сталевої цокольної секції нижня частина воріт більш вразлива до механічних пошкоджень від навантажувачів. Для об’єктів з інтенсивним рухом техніки розгляньте APU 67 Thermo.

Технічні характеристики (повний перелік)

Застосування

Внутрішні ворота: ТАК
Зовнішні ворота: ТАК
Сфера застосування: Екстер’єр

Нормативні класи

Вітрове навантаження (DIN EN 12424): class 4 (з хвірткою: class 3)
Водонепроникність (EN 12425): class 3
Повітропроникність (DIN EN 12426): class 2 (з хвірткою: class 1)
Звукоізоляція (DIN EN 717-1): 30 дБ (з хвірткою: 29 дБ)
Коефіцієнт теплоізоляції: 3.0 Вт/(м²·К) (з хвірткою: 3.2 Вт/(м²·К))

Розміри

Ширина W мін.: 1 200 мм
Ширина W макс.: 7 000 мм
Висота H мін.: 1 875 мм
Висота H макс.: 7 500 мм
Товщина полотна: 42 мм

Швидкість

Швидкість відкривання: до 1.0 м/с
Швидкість закривання: до 0.5 м/с

Конструкція

Тип воріт: Секційні ворота
Матеріал: Алюміній
Напрямок руху: Вертикальний
Полотно: Повне скління, прозоре

Механіка та привід

Тип приводу: Електричний
Хвіртка: Можливе виконання
Ресурс пружин: 25 000 циклів (стандарт), посилені пружини на замовлення

Текст для тендеру

Секційні ворота Hörmann ALR F42 Thermo – серія 60

Алюмінієві трубчасті профілі з термічним розділенням, велика площа скління з рівномірно розподіленими полями.

Екологічна декларація продукту (EPD) за ISO 14025 та prEN15804 *ift Rosenheim EPD-STA-0.3.2

Маркування CE відповідно до DIN EN 13241-1

Будівельний проріз (ширина × висота): ... × ... мм

Полотно воріт:
Алюмінієві екструдовані профілі з термічним розділенням зі сталевими торцевими кришками.
Захист від защемлення пальців зовні та всередині.
Нижнє ущільнення, проміжні ущільнення та ущільнення перемички з EPDM, глибина 42 мм.

Рами скління з прозорими синтетичними подвійними склопакетами, 26 мм.
Опційно інші заповнення за запитом.

Оздоблення поверхні:
Рама скління зовні та всередині анодована в E6 / C0 DIN 17611.
Опційно у 10 бажаних кольорах, за картою RAL на вибір, кольори металік, British Standard або NCS кольори за запитом.

Напрямні:
Кутова рама із захистом від затягування пальців збоку, виготовлена з гарячеоцинкованої листової сталі, горизонтальні запобіжні напрямні та бокове ущільнення з EPDM.

Компенсація ваги:
За допомогою торсійних пружин, мін. 25 000 циклів (стандарт).

Керування воріт:
Привід WA 400 з блоком керування A445.

Документація

Брошури

Креслення

BIM-моделі

Доступні на сторінці продукту.
