ALR F42 Glazing

Hörmann ALR F42 Glazing — це промислові секційні ворота серії 60 з великою площею скління, які забезпечують максимальну прозорість та сучасний архітектурний вигляд.

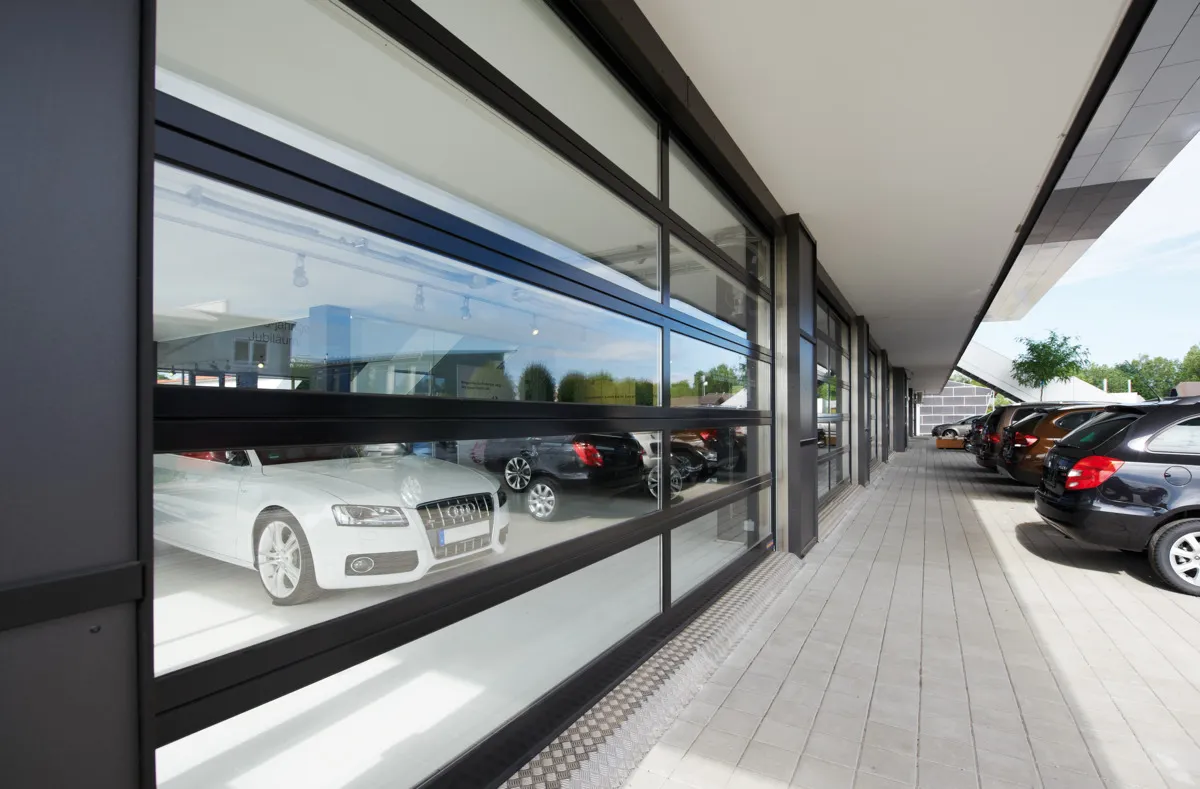

Промислові секційні ворота Hörmann ALR F42 Glazing, вигляд 1

Опис

Hörmann ALR F42 Glazing — це промислові секційні ворота серії 60 з великою площею скління, які забезпечують максимальну прозорість та сучасний архітектурний вигляд. Алюмінієва рамна конструкція з товщиною профілю 42 мм ідеально підходить для об’єктів, де важливе природне освітлення та візуальний контакт, таких як автосалони, виставкові зали або сучасні промислові будівлі. Ворота пропонують високу стабільність та широкий вибір варіантів заповнення, включаючи безпечне скло та стійке до подряпин скління Duratec.

Експертна оцінка

Найкращий вибір для демонстраційних залів та фасадів, де ворота мають бути частиною дизайну, забезпечуючи при цьому надійний захист та функціональність.

Переваги

Максимальна прозорість

Велика площа засклених полів забезпечує відмінний огляд та доступ денного світла всередину приміщення.

Широкий діапазон розмірів

Можливість виготовлення для великих прорізів шириною до 8000 мм робить цю модель універсальною для масштабних фасадів.

Витривалість Duratec

Спеціальне скління Duratec (опція) зберігає прозорість протягом тривалого часу навіть при частому очищенні в промислових умовах.

Базова комплектація

  • Полотно воріт — алюмінієва рамна конструкція (товщина 42 мм)
  • Скління — синтетичне подвійне скло
  • Привід — вальний привід WA 400
  • Блок керування — A 445

Основні технічні характеристики

  • Максимальна ширина: 8 000 мм
  • Максимальна висота: 7 500 мм
  • Товщина полотна: 42 мм
  • Швидкість відкривання: до 1.0 м/с
  • Коефіцієнт теплопровідності: 3.6 Вт/(м²·К) (з подвійним склінням)
  • Звукоізоляція: до 19 дБ
  • Клас вітрового навантаження: до 3
  • Клас водонепроникності: 3
  • Клас повітропроникності: 2

Обмеження

Теплоізоляція

Модель з алюмінієвими профілями товщиною 42 мм без термічного розділення має помірні показники теплоізоляції порівняно з серією Thermo.

Технічні характеристики (повний перелік)

Застосування

  • Внутрішні ворота: ТАК
  • Зовнішні ворота: ТАК
  • Сфера застосування: Екстер’єр

Нормативні класи

  • Вітрове навантаження (DIN EN 12424): class 3 (з хвірткою: class 3)
  • Водонепроникність (EN 12425): class 3
  • Повітропроникність (DIN EN 12426): class 2 (з хвірткою: class 1)
  • Звукоізоляція (DIN EN 717-1): 19 дБ
  • Коефіцієнт теплоізоляції: 3.6 Вт/(м²·К)

Розміри

  • Ширина W мін.: 1 500 мм
  • Ширина W макс.: 8 000 мм
  • Висота H мін.: 1 875 мм
  • Висота H макс.: 7 500 мм
  • Товщина полотна: 42 мм

Швидкість

  • Швидкість відкривання: до 1.0 м/с
  • Швидкість закривання: до 0.5 м/с

Конструкція

  • Тип воріт: Секційні ворота
  • Матеріал: Алюміній
  • Напрямок руху: Вертикальний
  • Полотно: З панорамним склінням, прозоре

Механіка та привід

  • Тип приводу: Електричний
  • Ресурс пружин: 25 000 циклів (стандарт)

Текст для тендеру

Секційні ворота Hörmann ALR F42 Glazing – серія 60

Алюмінієва рамна конструкція, велика площа справжнього скла з рівномірно розподіленими полями.

Маркування CE відповідно до DIN EN 13241-1.

Будівельний проріз (ширина × висота): ... × ... мм

Полотно воріт:
Алюмінієві екструдовані профілі зі сталевими торцевими кришками.
Захист від защемлення пальців зовні та всередині.
Нижнє ущільнення, проміжні ущільнення та ущільнення перемички з EPDM, глибина 42 мм.

Скління:
Рами скління з прозорими синтетичними подвійними склопакетами, 26 мм.
Опційно інші заповнення за запитом.

Оздоблення поверхні:
Рама скління зовні та всередині анодована в E6 / C0 DIN 17611.
Опційно у 10 бажаних кольорах, за картою RAL на вибір, кольори металік, British Standard або NCS кольори за запитом.

Напрямні:
Кутова рама із захистом від затягування пальців збоку, виготовлена з гарячеоцинкованої листової сталі, горизонтальні запобіжні напрямні та бокове ущільнення з EPDM.

Компенсація ваги:
За допомогою торсійних пружин, мін. 25 000 циклів (стандарт).

Керування воріт:
Привід WA 400 з блоком керування A445.

Документація

Брошури

Технічні дані (Data Sheet)

Інструкції

Технічний посібник

Сертифікати та протоколи

Запасні частини

CAD-креслення (PDF & DWG)

Side doors

Horizontal view

Opening inwards
Opening outwards

View, views

Front view

Overviews

Horizontal view

Chain drive operator
Frame fitting

Lintel fitting

Plan

Door hardware

Креслення

BIM-моделі

Доступні на сторінці продукту.
