ALR 67 Thermo Glazing

Hörmann ALR 67 Thermo Glazing — це промислові секційні ворота серії 60, що поєднують у собі максимальну прозорість завдяки панорамному склінню та високу теплоізоляцію за рахунок алюмінієвих профілів із термічним розділенням.

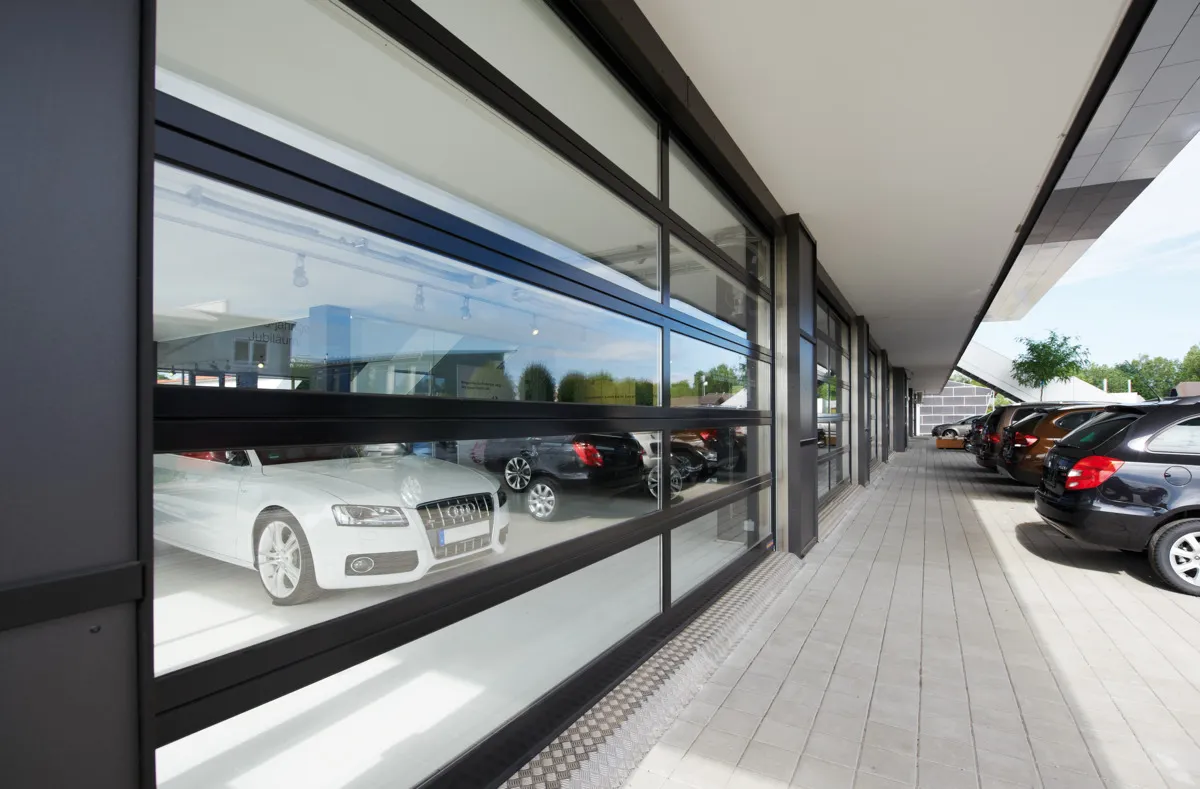

Промислові секційні ворота Hörmann ALR 67 Thermo Glazing, вигляд 1

Опис

Hörmann ALR 67 Thermo Glazing — це промислові секційні ворота серії 60, що поєднують у собі максимальну прозорість завдяки панорамному склінню та високу теплоізоляцію за рахунок алюмінієвих профілів із термічним розділенням. Ці ворота ідеально підходять для об’єктів, де важливе природне освітлення та сучасний зовнішній вигляд, таких як автосалони, пожежні частини або адміністративні будівлі, при цьому забезпечуючи товщину полотна 67 мм для кращої стабільності та енергоефективності.

Експертна оцінка

Найкращий вибір для об’єктів з високими вимогами до дизайну та освітленості, де водночас потрібно зберігати тепло всередині приміщення.

Переваги

Максимальна прозорість

Велика площа скління забезпечує відмінний огляд та доступ денного світла, що створює приємну робочу атмосферу та економить електроенергію.

Висока теплоізоляція

Завдяки використанню алюмінієвих профілів із термічним розділенням (thermal break) та товщині полотна 67 мм, ворота значно ефективніше утримують тепло порівняно зі стандартними панорамними воротами.

Довговічність та надійність

Сертифікована якість Hörmann серії 60 гарантує тривалий термін експлуатації навіть при інтенсивному промисловому використанні.

Базова комплектація

  • Полотно воріт — алюмінієві трубчасті профілі з термічним розділенням
  • Скління — подвійне безпечне скло (ESG)
  • Привід — вальний привід WA 400
  • Блок керування — A 445 з кнопками «Відкрити-Стоп-Закрити»

Основні технічні характеристики

  • Максимальна ширина: 5 500 мм
  • Максимальна висота: 4 000 мм
  • Товщина полотна: 67 мм
  • Швидкість відкривання: до 1.0 м/с
  • Коефіцієнт теплопровідності: 2.9 Вт/(м²·К)
  • Звукоізоляція: до 30 дБ
  • Клас вітрового навантаження: до 4
  • Клас водонепроникності: 3
  • Клас повітропроникності: 2 (клас 1 із хвірткою)

Обмеження

Корозійна стійкість

Не рекомендується для приміщень з екстремально високою вологістю без додаткової антикорозійної підготовки.

Технічні характеристики (повний перелік)

Застосування

  • Внутрішні ворота: ТАК
  • Зовнішні ворота: ТАК
  • Сфера застосування: Екстер’єр

Нормативні класи

  • Вітрове навантаження (DIN EN 12424): class 4
  • Водонепроникність (EN 12425): class 3
  • Повітропроникність (DIN EN 12426): class 2 (з хвірткою: class 1)
  • Звукоізоляція (DIN EN 717-1): 30 дБ
  • Коефіцієнт теплоізоляції: 2.9 Вт/(м²·К)

Розміри

  • Ширина W мін.: 2 000 мм
  • Ширина W макс.: 5 500 мм
  • Висота H мін.: 1 875 мм
  • Висота H макс.: 4 000 мм
  • Товщина полотна: 67 мм

Швидкість

  • Швидкість відкривання: до 1.0 м/с
  • Швидкість закривання: до 0.5 м/с

Конструкція

  • Тип воріт: Секційні ворота
  • Матеріал: Алюміній
  • Напрямок руху: Вертикальний
  • Полотно: З панорамним склінням, прозоре

Механіка та привід

  • Тип приводу: Електричний
  • Ресурс пружин: 25 000 циклів (стандарт), можливі опції на замовлення

Текст для тендеру

Секційні ворота Hörmann ALR 67 Thermo Glazing – серія 60

Алюмінієві трубчасті профілі з термічним розділенням, велика площа справжнього скла з рівномірно розподіленими полями.

Маркування CE відповідно до DIN EN 13241-1.

Будівельний проріз (ширина × висота): ... × ... мм

Полотно воріт:
Рама скління виготовлена з алюмінієвих екструдованих профілів з термічним розділенням, сталеві торцеві кришки, нижнє ущільнення, проміжні ущільнення та ущільнення перемички з EPDM, глибина 67 мм.

Заповнення з подвійних склопакетів із безпечного скла товщиною 26 мм. Можливість встановлення кліматичного склопакета на замовлення.

Оздоблення поверхні:
Рама скління зовні та всередині анодована за E6 / C0 DIN 17611.
Опційно у 10 бажаних кольорах, за картою RAL на вибір, кольори металік, British Standard або NCS кольори за запитом.

Напрямні:
Кутова рама із захистом від затягування пальців збоку, виготовлена з гарячеоцинкованої листової сталі, горизонтальні запобіжні напрямні та бокове ущільнення з EPDM.

Компенсація ваги:
За допомогою торсійних пружин, мін. 25 000 циклів (стандарт). Опційно посилені торсійні пружини (більше циклів) на замовлення.

Керування воріт:
Привід WA 400 з блоком керування A445.
Опційно інші варіанти конструкції (приводи / блоки керування) за запитом.

Документація

Брошури

Технічні дані (Data Sheet)

Інструкції

Технічний посібник

Сертифікати та протоколи

Запасні частини

CAD-креслення (PDF & DWG)

Overviews

View, views

Track application N

Side doors

Horizontal view

Opening inwards
Opening outwards

View, views

Front view

Overviews

Horizontal view

Chain drive operator
Frame fitting

Lintel fitting

Normal track application

Plan

Door hardware

Siderooms

Central mounting
Chain box

Креслення

BIM-моделі

Доступні на сторінці продукту.
