Опис

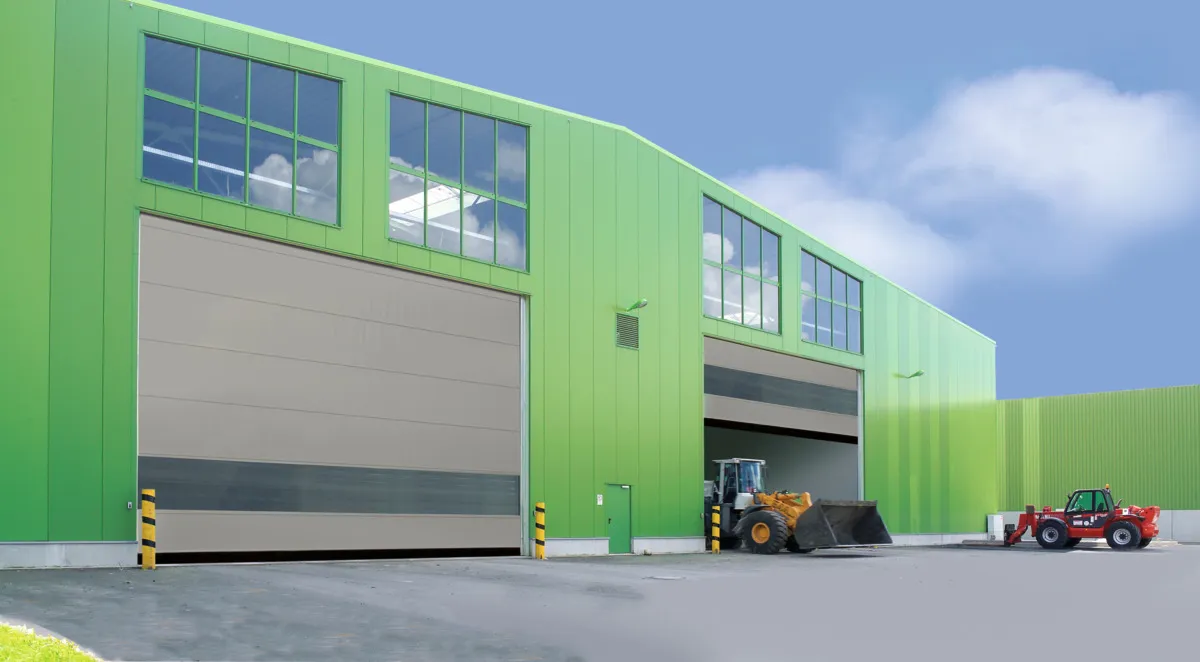

Hörmann V 10008 — найширші гнучкі швидкісні ворота серії V: до 10 000 мм ширини при висоті до 6 250 мм. Клас вітростійкості 4, швидкість до 1.5 м/с. Для надширокого прорізів промислових будівель та ангарів.
Переваги
До 10 000 мм — найширша гнучка модель Hörmann
Клас вітростійкості 4
Обмеження
Менша швидкість 1.5 м/с при великій ширині
Технічні характеристики (повний перелік)
Нормативні класи
- Вітрове навантаження (DIN EN 12424): class 4
- Коефіцієнт теплоізоляції: 4.93 Вт/(м²·К)
Розміри
- Ширина W мін.: 2250 мм
- Ширина W макс.: 10000 мм
- Висота H мін.: 2250 мм
- Висота H макс.: 6250 мм
Конструкція
- Матеріал: ПВХ
- Напрямок руху: Вертикальний
Текст для тендеру
Гнучкі швидкісні ворота Hörmann V 10008.
Маркування CE за DIN EN 13241
Будівельний проріз (ширина × висота): ... × ... мм
Документація
Брошури
- High-speed Doors (13.01.2025) [EN]
- New products and features BAU 2025 [EN]
- Loading Technology High Speed Doors [EN]
- Скоростные Ворота (01.11.2024) [RU]
- БрошюраФирменное качество продукции для жилищного и промышленного строительства (04.10.2021) [RU]
- Брошура Швидкісні Ворота (01.06.2024) [UK]
Технічні дані (Data Sheet)
- Data sheet V 10008 (01.09.2021) [EN]
- Технический паспорт ворот V 10008 (01.09.2021) [RU]
Інструкції
- Paigaldus-, kasutus- ja hooldusjuhend V 10008 (01.11.2021) [EN]
- Montaj, İşletim ve Bakım Kılavuzu V 10008 (01.05.2021) [EN]
- Instrucciones de montaje, funcionamiento y mantenimiento - V10008 (01.02.2023) [DE, EN]
- Návod na montáž, prevádzku a údržbu V10008 (01.05.2021) [EN, RU]
- Instrucciones de servicio FUE-1 (01.09.2021) [DE, EN]
- Operational Manual AKE / ASE [EN]
- Kullanım kılavuzu FUE-1 (01.09.2021) [EN]
- Монтаж ферромагнитного сердечника [RU]
- ВВОД В ЭКСПЛУАТАЦИЮ TST WU [RU]
- Ovládanie brány FUE-1 (01.09.2021) [RU]
Технічний посібник
- High-speed doors Tech Man 2025 (01.06.2025) [EN]
- Скоростные ворота (01.06.2025) [RU]
Сертифікати та протоколи
- Flexibilis gyorskapuk Softedge profillal - Környezetvédelmi terméknyilatkozat_EPD (EN) (23.11.2023) [EN]
- Nachhaltigkeitsproduktpass für Gebäudezertifizierung wie DGNB (10.04.2025) [DE, EN]
- Zertifikat ift Schnelllauf Aussentore [DE, EN]
- Certificate High Speed Doors GOST RU [RU]
- Certificate HSS6530 GOST RU [RU]
- Declaration of Performance High Speed Doors [EN]
- Konformitätserklärung Außentore (14.01.2023) [DE, EN]
Запасні частини
- Spare parts overview High-Speed Doors V 3010 (01.03.2026) [EN]
- Обзор запасных частей Скоростные ворота (01.03.2026) [RU]
Презентація
- Basic Seminar High-Speed Doors (01.01.2025) [EN]
- High-Speed Doors - Advanced Course (01.01.2025) [EN]
Креслення
- Dimension sheet, operator right, cladding, LDB less = 7300 & LDH less = 6500
- Dimension sheet, operator right, cladding, LDB less = 7300 & LDH less = 6500 (DWG)
- Dimension sheet, operator right, cladding, LDB more 7300 or LDH more 6500
- Dimension sheet, operator right, cladding, LDB more 7300 or LDH more 6500 (DWG)
- Dimension sheet, operator right
- Dimension sheet, operator right (DWG)
BIM-моделі
Доступні на сторінці продукту.
