SPU 67 Thermo

Hörmann SPU 67 Thermo — це промислові секційні ворота серії 60 з двостінною сталевою конструкцією, заповненою спіненим поліуретаном завтовшки 67 мм.

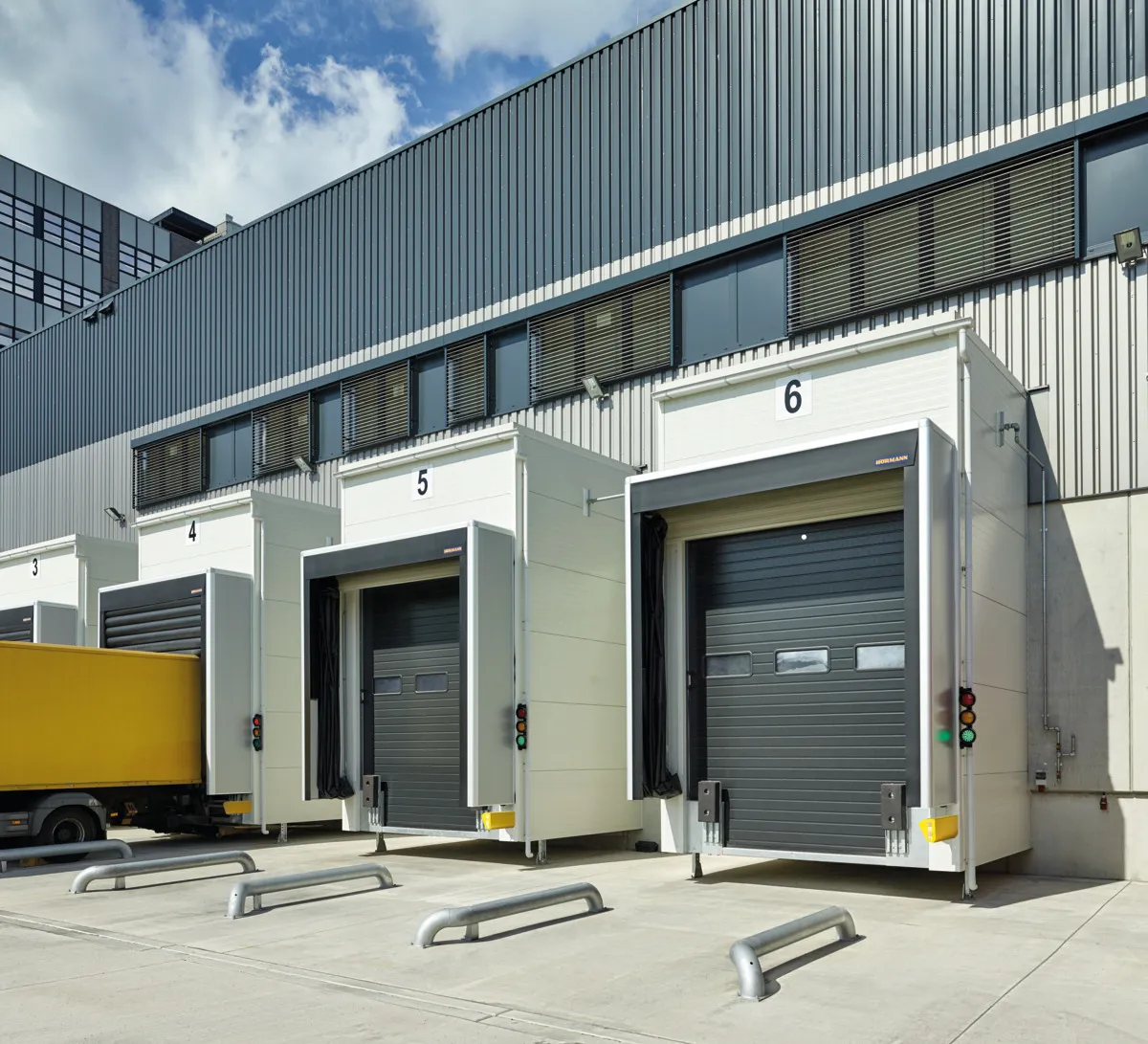

Промислові секційні ворота Hörmann SPU 67 Thermo, головний вигляд

Опис

Hörmann SPU 67 Thermo — це промислові секційні ворота серії 60 з двостінною сталевою конструкцією, заповненою спіненим поліуретаном завтовшки 67 мм. Завдяки цьому досягається виняткова теплоізоляція — коефіцієнт 0.51 Вт/(м²·К) — що робить їх оптимальним вибором для опалювальних промислових приміщень, де критично важливо мінімізувати втрати тепла. Ворота охоплюють прорізи шириною до 10 000 мм і мають опціональний клас RC2 захисту від зламу.

Переваги

Максимальна теплоізоляція серії 60

Коефіцієнт теплопровідності 0.51 Вт/(м²·К) — найкращий показник серед сталевих секційних воріт Hörmann серії 60. Значно скорочує витрати на опалення приміщення.

Великі розміри прорізу

Максимальна ширина до 10 000 мм дозволяє перекривати нестандартно широкі промислові в’їзди, недоступні для більшості аналогів.

Опціональний захист від зламу RC2

Можливість виконання із захистом RC2 за DIN/TS 18194 — для об’єктів з підвищеними вимогами до безпеки.

Екологічна декларація EPD

Наявність екологічного паспорту продукту (EPD за ISO 14025) підтверджує відповідальний підхід до виробництва та спрощує отримання «зелених» сертифікатів будівлі (DGNB, BREEAM).

Базова комплектація

  • Полотно воріт — двостінні PU-пінні сталеві секції, гарячеоцинкована листова сталь, глибина 67 мм
  • Привід — вальний привід WA 400
  • Блок керування — A 445 з інтегрованими кнопками керування
  • Пружини — торсійні, мін. 25 000 циклів (стандарт)

Основні технічні характеристики

  • Максимальна ширина: 10 000 мм
  • Максимальна висота: 7 500 мм
  • Товщина полотна: 67 мм
  • Швидкість відкривання: до 1.0 м/с
  • Коефіцієнт теплопровідності: 0.51 Вт/(м²·К)
  • Звукоізоляція: до 25 дБ
  • Клас вітрового навантаження: до 4
  • Клас водонепроникності: 3
  • Клас повітропроникності: 2
  • Захист від зламу: RC2 (опція)

Обмеження

Вимога до горизонтальності підлоги

Підлога у зоні прорізу по всій ширині воріт має бути горизонтальною. Зовнішня підлога безпосередньо перед воротами повинна мати ухил від воріт.

Технічні характеристики (повний перелік)

Застосування

  • Внутрішні ворота: ТАК
  • Зовнішні ворота: ТАК
  • Сфера застосування: Екстер’єр

Нормативні класи

  • Вітрове навантаження (DIN EN 12424): class 4 (з хвірткою: class 4)
  • Водонепроникність (EN 12425): class 3
  • Повітропроникність (DIN EN 12426): class 2 (з хвірткою: class 1)
  • Звукоізоляція (DIN EN 717-1): 25 дБ (з хвірткою: 24 дБ)
  • Коефіцієнт теплоізоляції: 0.51 Вт/(м²·К) (з хвірткою: 0.75 Вт/(м²·К))
  • Захист від зламу (DIN/TS 18194): RC2 (опція)

Розміри

  • Ширина W мін.: 1 200 мм
  • Ширина W макс.: 10 000 мм
  • Висота H мін.: 1 875 мм
  • Висота H макс.: 7 500 мм
  • Товщина полотна: 67 мм

Швидкість

  • Швидкість відкривання: до 1.0 м/с
  • Швидкість закривання: до 0.5 м/с

Конструкція

  • Тип воріт: Секційні ворота
  • Матеріал: Сталь
  • Напрямок руху: Вертикальний
  • Полотно: Закрите (опційно зі склінням або оглядовими вікнами)

Механіка та привід

  • Тип приводу: Електричний
  • Хвіртка: Можливе виконання
  • Ресурс пружин: 25 000 циклів (стандарт), посилені пружини на замовлення

Текст для тендеру

Секційні ворота Hörmann SPU 67 Thermo – серія 60

Двостінна конструкція з PU-пінними сталевими секціями.

Екологічна декларація продукту (EPD) за ISO 14025 та prEN15804 *ift Rosenheim EPD-STPU-0.3.2

Маркування CE відповідно до DIN EN 13241-1

Захист від зламу RC2 опційно за DIN/TS 18194 (остання редакція)

Будівельний проріз (ширина × висота): ... × ... мм

Полотно воріт:
Двостінні PU-пінні сталеві секції з гарячеоцинкованої листової сталі зі сталевими торцевими кришками, висота секцій 625 / 750 або 375 / 500 мм, нижнє ущільнення, проміжні ущільнення та ущільнення перемички з EPDM, глибина 67 мм. Опційно різноманітне скління за запитом.

Оздоблення поверхні:
Сталева секція зовні та всередині покрита поліестеровим ґрунтом, рулонне покриття на основі RAL 9002 Grey white.
Зовні S-подібний гофр з відтиском Stucco та горизонтальним рифленням з кроком 125 мм, всередині відтиск Stucco.
Опційно секції у 10 бажаних кольорах, RAL на вибір, кольори металік, British Standard або NCS кольори за запитом.

Напрямні:
Кутова рама із захистом від затягування пальців збоку, виготовлена з гарячеоцинкованої листової сталі, горизонтальні запобіжні напрямні та бокове ущільнення з EPDM.

Компенсація ваги:
За допомогою торсійних пружин, мін. 25 000 циклів (стандарт).
Опційно посилені торсійні пружини (більше циклів) на замовлення.

Керування воріт:
Привід WA 400 з блоком керування A445.
Опційно інші варіанти конструкції (приводи / блоки керування) за запитом.

Монтаж:
Професійний монтаж воріт включаючи прокладання кабелів, налаштування/вирівнювання та пробний запуск на готовій несучій конструкції, придатній для встановлення воріт.
