APU 67 Thermo

Hörmann APU 67 Thermo — промислові секційні ворота серії 60 із комбінованою конструкцією: алюмінієві трубчасті профілі з термічним розділенням утворюють велику панорамну зону скління, тоді як цокольна секція виконана з двостінної PU-пінної сталі (S-подібний гофр).

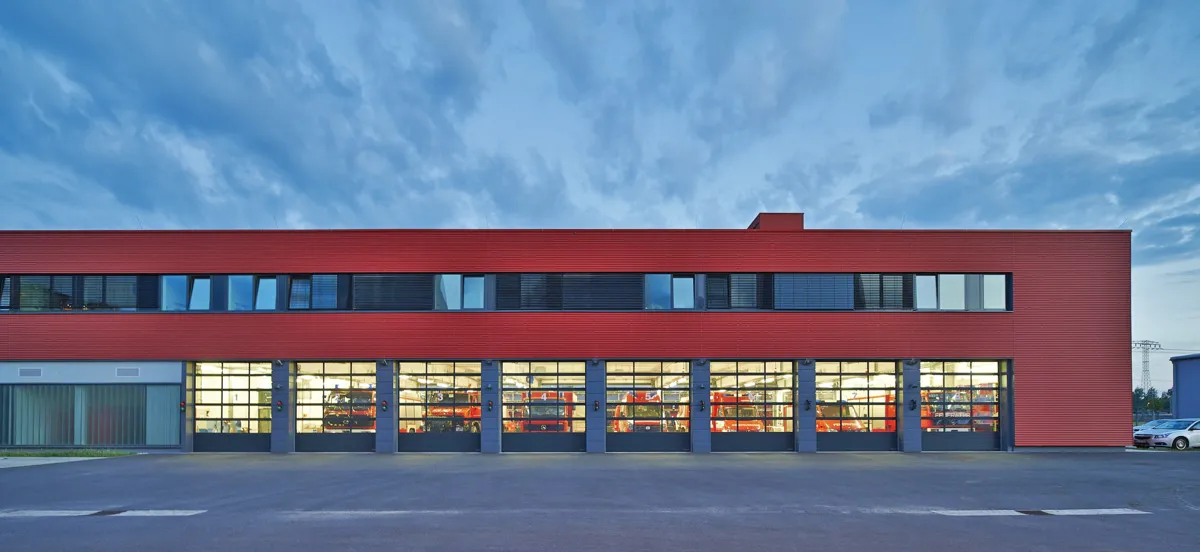

Промислові секційні ворота Hörmann APU 67 Thermo, головний вигляд

Опис

Hörmann APU 67 Thermo — промислові секційні ворота серії 60 із комбінованою конструкцією: алюмінієві трубчасті профілі з термічним розділенням утворюють велику панорамну зону скління, тоді як цокольна секція виконана з двостінної PU-пінної сталі (S-подібний гофр). Товщина полотна 67 мм забезпечує коефіцієнт теплоізоляції 2.0 Вт/(м²·К) та ширину воріт до 10 000 мм — максимальний розмір серед алюмінієво-сталевих моделей серії 60.

Переваги

Панорамне скління з надійним цоколем

Алюмінієва рама зі склінням дає природне освітлення та сучасний вигляд, а сталева цокольна секція захищає нижню частину від механічних пошкоджень навантажувачами та транспортом.

Максимальна ширина серед алюмінієвих моделей

Прорізи до 10 000 мм шириною недосяжні для більшості алюмінієво-скляних аналогів.

Поліпшена теплоізоляція завдяки 67 мм

Порівняно з APU F42 Thermo (42 мм, 2.8 Вт/(м²·К)), ця модель завдяки 67 мм досягає кращого балансу між прозорістю та теплоізоляцією.

Базова комплектація

  • Полотно воріт — алюмінієві трубчасті профілі з термічним розділенням + двостінна сталева цокольна секція з PU-піною
  • Скління — подвійне
  • Привід — вальний привід WA 400
  • Блок керування — A 445 з інтегрованими кнопками керування
  • Пружини — торсійні, мін. 25 000 циклів (стандарт)

Основні технічні характеристики

  • Максимальна ширина: 10 000 мм
  • Максимальна висота: 7 500 мм
  • Товщина полотна: 67 мм
  • Швидкість відкривання: до 1.0 м/с
  • Коефіцієнт теплопровідності: 2.0 Вт/(м²·К)
  • Звукоізоляція: до 23 дБ
  • Клас вітрового навантаження: до 4
  • Клас водонепроникності: 3
  • Клас повітропроникності: 2

Обмеження

Звукоізоляція

23 дБ — дещо менше, ніж у ALR 67 Thermo Glazing (30 дБ) через комбіновану конструкцію. Для об’єктів з підвищеними вимогами до акустики розгляньте ALR 67 Thermo Glazing.

Технічні характеристики (повний перелік)

Застосування

  • Внутрішні ворота: ТАК
  • Зовнішні ворота: ТАК
  • Сфера застосування: Екстер’єр

Нормативні класи

  • Вітрове навантаження (DIN EN 12424): class 4 (з хвірткою: class 4)
  • Водонепроникність (EN 12425): class 3
  • Повітропроникність (DIN EN 12426): class 2 (з хвірткою: class 1)
  • Звукоізоляція (DIN EN 717-1): 23 дБ (з хвірткою: 22 дБ)
  • Коефіцієнт теплоізоляції: 2.0 Вт/(м²·К) (з хвірткою: 2.2 Вт/(м²·К))

Розміри

  • Ширина W мін.: 1 200 мм
  • Ширина W макс.: 10 000 мм
  • Висота H мін.: 1 875 мм
  • Висота H макс.: 7 500 мм
  • Товщина полотна: 67 мм

Швидкість

  • Швидкість відкривання: до 1.0 м/с
  • Швидкість закривання: до 0.5 м/с

Конструкція

  • Тип воріт: Секційні ворота
  • Матеріал: Алюміній
  • Напрямок руху: Вертикальний
  • Полотно: З панорамним склінням та цокольною секцією, прозоре

Механіка та привід

  • Тип приводу: Електричний
  • Хвіртка: Можливе виконання
  • Ресурс пружин: 25 000 циклів (стандарт), посилені пружини на замовлення

Текст для тендеру

Секційні ворота Hörmann APU 67 Thermo – серія 60

Алюмінієві трубчасті профілі з термічним розділенням, велика площа скління з рівномірно розподіленими полями та цокольна секція з двостінної PU-пінної сталі (S-подібний гофр).

Екологічна декларація продукту (EPD) за ISO 14025 та prEN15804 *ift Rosenheim EPD-STA-0.3.2

Маркування CE відповідно до DIN EN 13241-1

Будівельний проріз (ширина × висота): ... × ... мм

Полотно воріт:
Алюмінієві екструдовані профілі з термічним розділенням зі сталевими торцевими кришками.
Цокольна секція з двостінної сталевої секції з PU-піною, виготовлена з гарячеоцинкованої листової сталі.
Захист від защемлення пальців зовні та всередині.
Нижнє ущільнення, проміжні ущільнення та ущільнення перемички з EPDM, глибина 67 мм.

Рами скління з подвійними склопакетами.
Опційно інші заповнення за запитом.

Оздоблення поверхні:
Рама скління зовні та всередині анодована в E6 / C0 DIN 17611.
Цокольна секція зовні та всередині покрита поліестеровим ґрунтом, рулонне покриття на основі RAL 9002 Grey white.
Опційно рама скління та цокольна секція у 10 бажаних кольорах, RAL на вибір, кольори металік, British Standard або NCS кольори за запитом.

Напрямні:
Кутова рама із захистом від затягування пальців збоку, виготовлена з гарячеоцинкованої листової сталі, горизонтальні запобіжні напрямні та бокове ущільнення з EPDM.

Компенсація ваги:
За допомогою торсійних пружин, мін. 25 000 циклів (стандарт).

Керування воріт:
Привід WA 400 з блоком керування A445.

Документація

Брошури

Технічні дані (Data Sheet)

Інструкції

Технічний посібник

Сертифікати та протоколи

Запасні частини

Креслення

BIM-моделі

Доступні на сторінці продукту.
