Опис

Hörmann DD HR 120 aero — великогабаритні промислові рулонні ворота з перфорованими алюмінієвими профілями для об’єктів, де потрібна вентиляція або природне освітлення при закритих воротах. Розмірний діапазон до 12 000 × 8 000 мм відповідає непорфорованій моделі DD HR 120 A, проте перфоровані профілі пропускають повітря та часткове світло крізь полотно.

Переваги

Вентиляція при закритих воротах

Перфоровані профілі забезпечують циркуляцію повітря без відкривання воріт — важливо для підземних паркінгів, де потрібна примусова вентиляція або виходи газів.

Великогабаритні прорізи до 12 000 × 8 000 мм

Той самий розмірний діапазон, що й у DD HR 120 A — для великих промислових об’єктів.

Природне освітлення

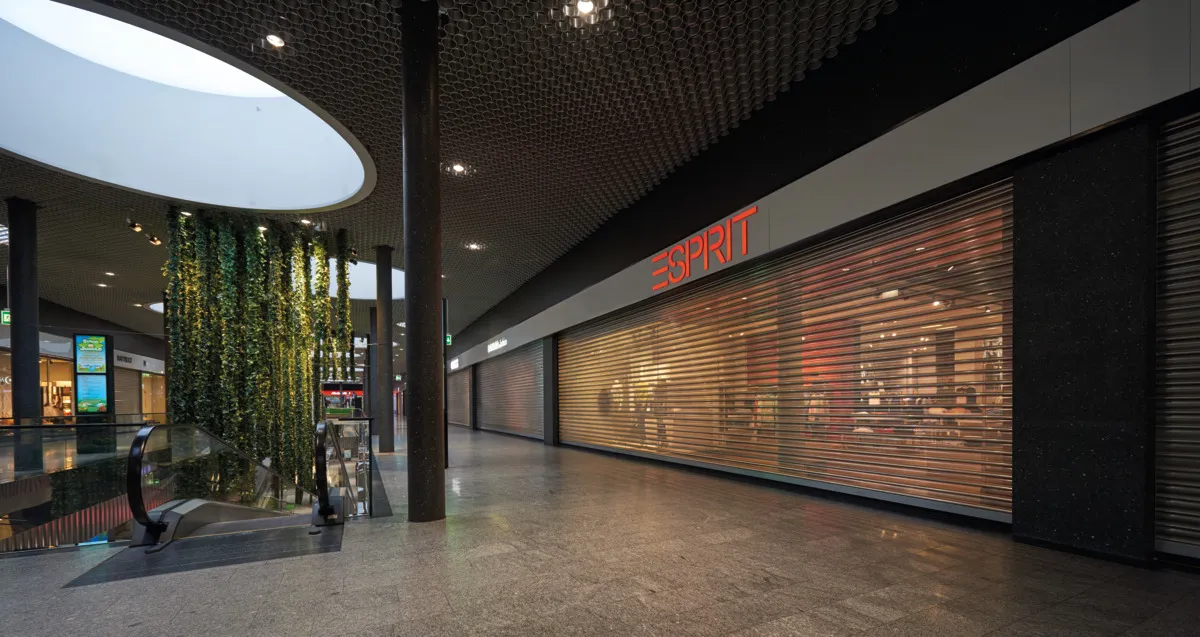

Перфорація дозволяє часткове проникнення світла при закритих воротах.

Базова комплектація

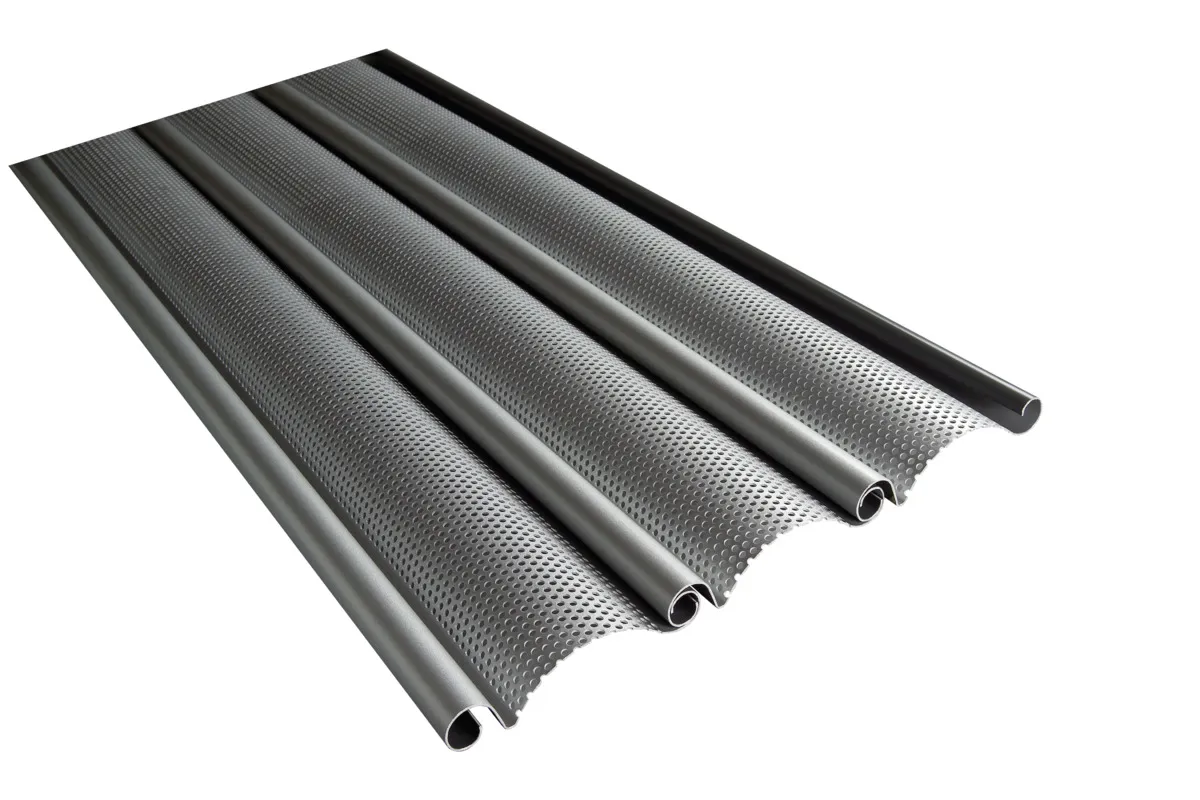

Полотно — перфоровані одностінні увігнуті алюмінієві профілі з вітровими замками
Нижня планка — двостінний алюмінієвий профіль з гумовим ущільнювачем EPDM
Спрямовуючі — алюмінієві екструдовані профілі з щітковим ущільнювачем
Привід — електропривод (стандарт)

Основні технічні характеристики

Максимальна ширина: 12 000 мм
Максимальна висота: 8 000 мм
Клас вітрового навантаження: до 4
Водонепроникність: клас 0

Обмеження

Відсутність герметичності

Перфоровані профілі не забезпечують захисту від пилу, дощу та шуму. Для повністю закритих воріт — DD HR 120 A або DD Decotherm S.

Технічні характеристики (повний перелік)

Застосування

Зовнішні ворота: ТАК
Сфера застосування: Екстер’єр

Нормативні класи

Вітрове навантаження (DIN EN 12424): class 4
Водонепроникність (EN 12425): class 0

Розміри

Ширина W мін.: 1 750 мм
Ширина W макс.: 12 000 мм
Висота H мін.: 2 000 мм
Висота H макс.: 8 000 мм

Конструкція

Тип воріт: Рулонні ворота
Матеріал: Алюміній
Напрямок руху: Вертикальний
Полотно: Перфороване

Механіка та привід

Тип приводу: Електричний

Текст для тендеру

Рулонні ворота Hörmann DD HR 120 aero

Перфорована алюмінієва конструкція полотна, одностінна, увігнута.

Екологічна декларація продукту (EPD) за ISO 14025 та prEN15804 *ift Rosenheim EPD-RR-0.4

Будівельний проріз (ширина × висота): ... × ... мм

Характеристики: маркування CE за EN 13241-1

Полотно з перфорованих одностінних увігнутих алюмінієвих профілів. З'єднані між собою інтегрованими завісами, вітрові замки як захист від витягування.
Нижня планка з двостінних жорстких алюмінієвих екструдованих профілів з гумовим ущільнювачем EPDM. Опційно регульоване щіткове ущільнення на перемичці.

Оздоблення поверхні:
Прокатаний алюміній з обох боків (без покриття).
Опційно зовні покриття рулонним методом RAL 9002 / RAL 9006, всередині захисне покриття RAL 7012.

Спрямовуючі:
Алюмінієві екструдовані профілі з боковою напрямною, напрямним каналом та щітковим ущільнювачем.

Документація

Креслення

BIM-моделі

Доступні на сторінці продукту.
