Опис

Hörmann SB HR 120 Alu — алюмінієві рулонні ворота з одностінними увігнутими профілями (concave), з’єднаними інтегрованими завісами. Компенсація ваги здійснюється пружинним вузлом натягу (tension spring assembly). Завдяки простій конструкції та невеликій глибині намотування ці ворота підходять для майстерень і гаражів, де простір над отвором обмежений, а водонепроникність не є пріоритетом.

Переваги

Компактний намотувальний блок

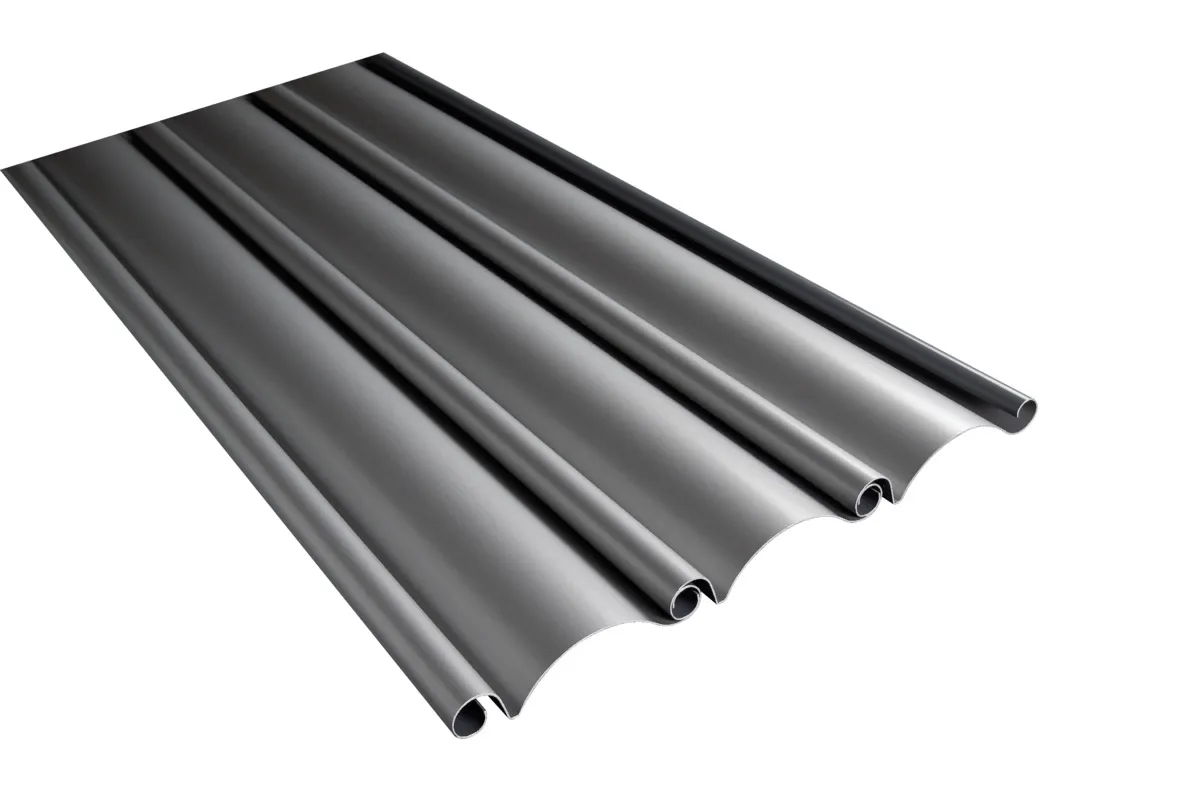

Одностінний увігнутий профіль дає мінімальний діаметр намотування — корисно при низьких перемичках.

Вітростійкість до class 4

Вітрові замки (wind locks) запобігають витягуванню полотна зі спрямовуючих при сильному вітрі.

Ручне або електричне керування

Гнучкість вибору: ручний підйом пружинним механізмом або електропривод.

Базова комплектація

Полотно — одностінні увігнуті алюмінієві профілі із вбудованими завісами та вітровими замками

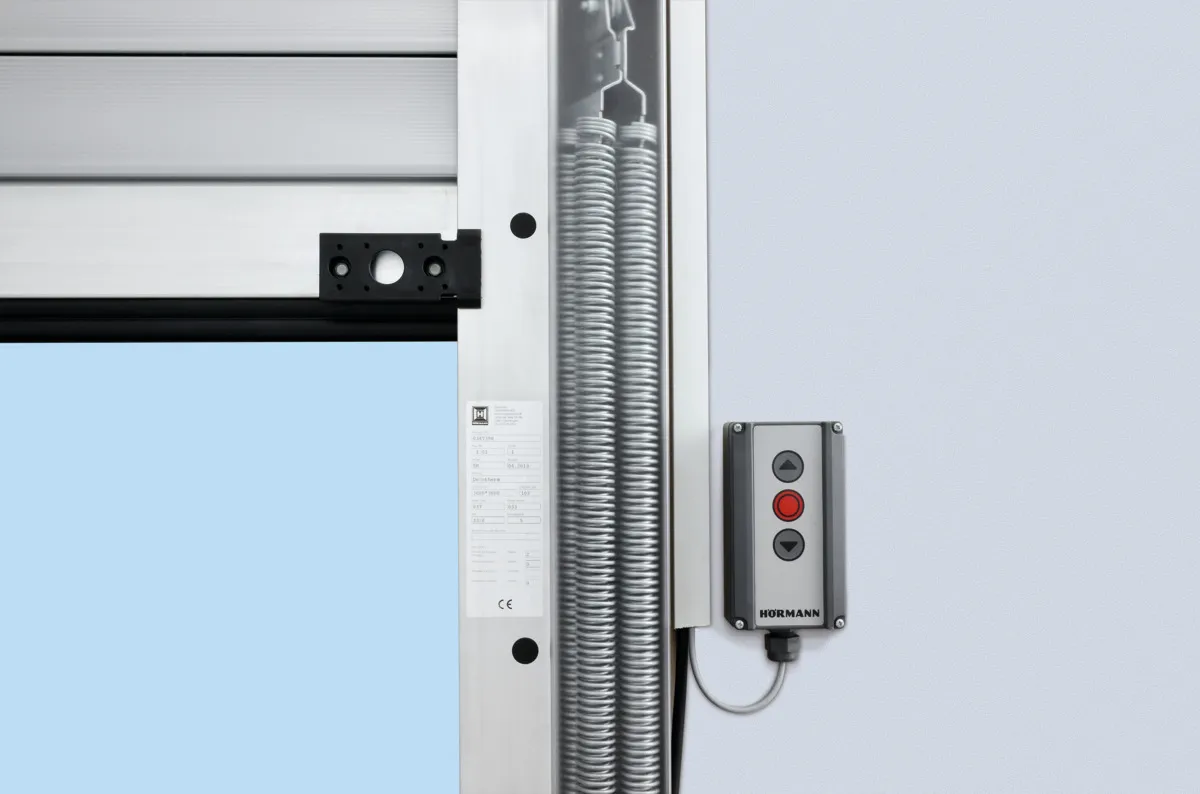

Компенсація ваги — пружинний вузол натягу
Керування — ручне (стандарт) або електропривод (опція)

Основні технічні характеристики

Максимальна ширина: 5 000 мм
Максимальна висота: 4 500 мм
Клас вітрового навантаження: до 4
Водонепроникність: клас 0 (без герметизації)

Обмеження

Відсутність водонепроникності

Клас 0 — ворота не забезпечують захисту від дощу. Не підходять для приміщень з вимогами до герметичності або зон з косим дощем.

Без теплоізоляції

Одностінна конструкція не забезпечує термічного опору — лише для неопалювальних приміщень.

Технічні характеристики (повний перелік)

Застосування

Зовнішні ворота: ТАК
Сфера застосування: Екстер’єр

Нормативні класи

Вітрове навантаження (DIN EN 12424): class 4
Водонепроникність (EN 12425): class 0

Розміри

Ширина W мін.: 1 750 мм
Ширина W макс.: 5 000 мм
Висота H мін.: 2 000 мм
Висота H макс.: 4 500 мм

Конструкція

Тип воріт: Рулонні ворота
Матеріал: Алюміній
Напрямок руху: Вертикальний
Полотно: Закрите, одностінне увігнуте

Механіка та привід

Тип приводу: Ручний або електричний
Компенсація ваги: Пружинний вузол натягу

Текст для тендеру

Рулонні ворота Hörmann SB HR 120 Alu

Алюмінієва конструкція полотна, одностінна, увігнута, з компенсацією ваги через пружинний вузол натягу.

Екологічна декларація продукту (EPD) за ISO 14025 та prEN15804 *ift Rosenheim EPD-RR-0.4

Будівельний проріз (ширина × висота): ... × ... мм

Характеристики: маркування CE за EN 13241-1

Профілі полотна з одностінних увігнутих алюмінієвих профілів. З'єднані між собою інтегрованими завісами, вітрові замки як захист від витягування.

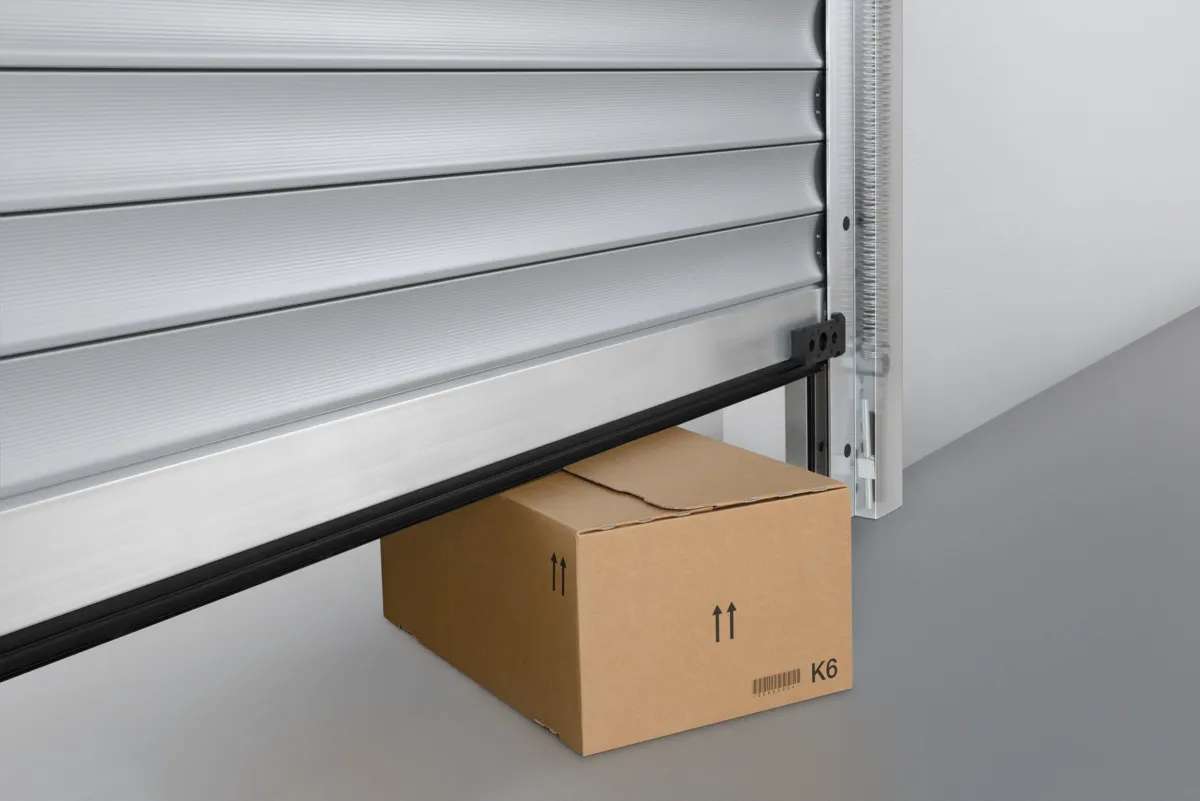

Нижня планка з прогумованим ущільнювачем.

Намотувальний блок з компенсацією ваги через пружинний вузол натягу, розміщений у коробі вище прорізу.

Спрямовуючі: алюмінієві, з боковими ущільнювачами.

Документація

Креслення

BIM-моделі

Доступні на сторінці продукту.

SB 120 A
