Опис

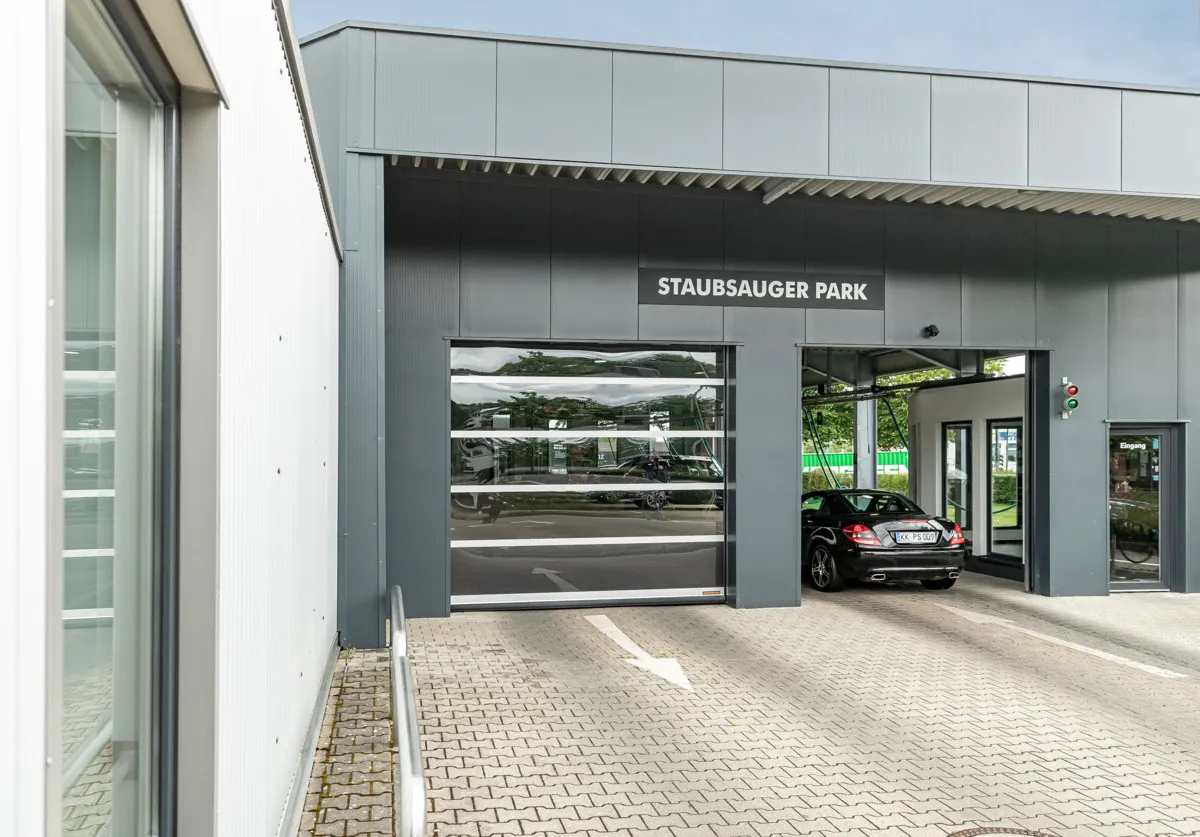

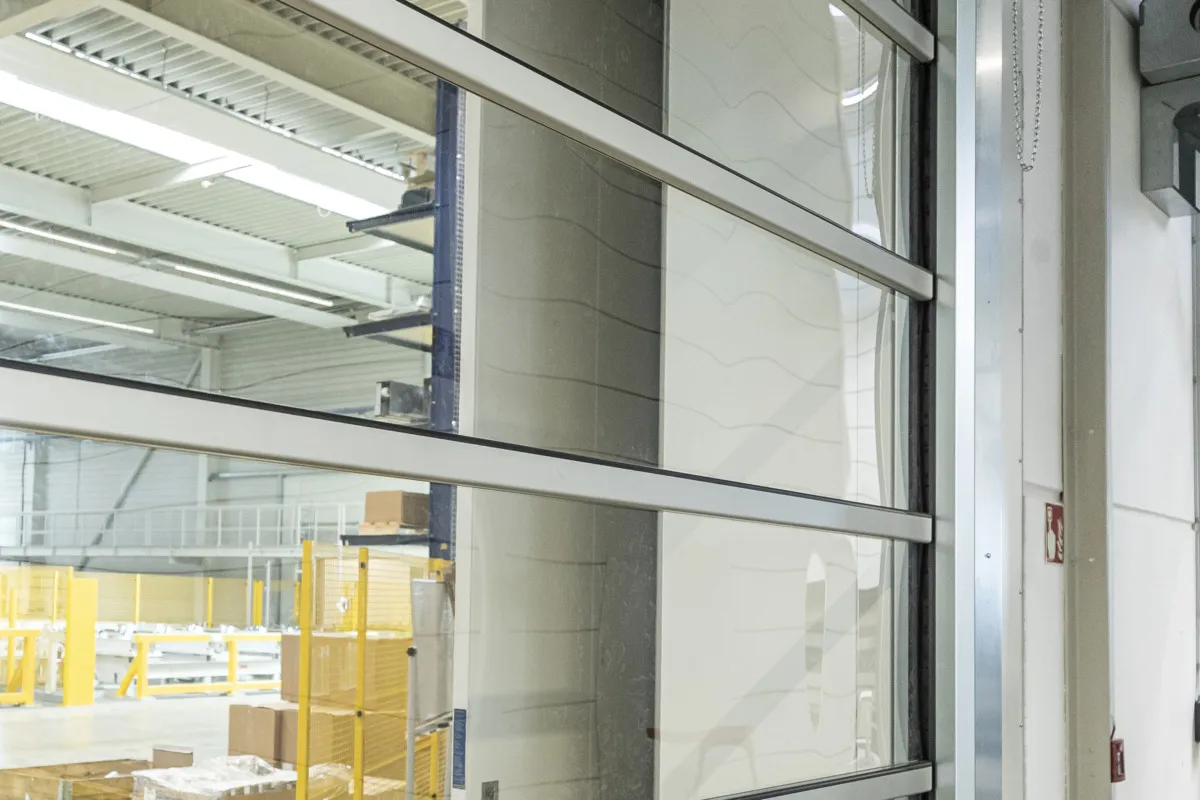

Hörmann HS 5040 TurboLux — турбоспіральні ворота зі швидкістю 3.5 м/с. ПВХ-полотно намотується на вал. Самовідновлення після зіткнення без зупинки виробництва.
Переваги
Швидкість 3.5 м/с
Одна з найвищих серед воріт Hörmann.
Самовідновлення після зіткнення
Еластичне полотно не пошкоджується.
Обмеження
Без теплоізоляції
ПВХ-полотно без термічного опору.
Технічні характеристики (повний перелік)
Нормативні класи
- Вітрове навантаження (DIN EN 12424): class 4
Розміри
- Ширина W мін.: 2000 мм
- Ширина W макс.: 5000 мм
- Висота H мін.: 2000 мм
- Висота H макс.: 5000 мм
Конструкція
- Матеріал: ПВХ
- Напрямок руху: Вертикальний
Текст для тендеру
Турбоспіральні ворота Hörmann HS 5040 TurboLux
ПВХ-полотно зі спіральним намотуванням, швидкість до 3.5 м/с.
Маркування CE за DIN EN 13241-1
Будівельний проріз (ширина × висота): ... × ... мм
Документація
Брошури
- High-speed Doors (13.01.2025) [EN]
- Скоростные Ворота (01.11.2024) [RU]
- Брошура Швидкісні Ворота (01.06.2024) [UK]
Інструкції
- Montaj, İşletim ve Bakım Kılavuzu Hızlı sarmal kapı HS 5040 TurboLux [EN]
- Paigaldus-, kasutus- ja hooldusjuhend Kiirrulluks HS 5040 TurboLux [EN]
- HS 5040 TurboLux - Instrucciones de montaje, funcionamiento y mantenimiento (01.08.2022) [DE, EN]
- Montagehilfe Doppelrolle (01.01.2025) [DE, EN]
- Feststellgabel (01.01.2025) [DE, EN]
- Návod na montáž, prevádzku a údržbu Rýchlobežná brána HS 5040 TurboLux [EN, RU]
- Instrucciones de servicio FUE-1 (01.09.2021) [DE, EN]
Технічний посібник
- High-speed doors Tech Man 2025 (01.06.2025) [EN]
Сертифікати та протоколи
- Spirálgyorskapuk - Környezetvédelmi terméknyilatkozat_EPD (EN) (23.11.2023) [EN]
- Nachhaltigkeitsproduktpass für Gebäudezertifizierung wie DGNB (10.04.2025) [DE, EN]
- Zertifikat ift Schnelllauf festes Torblatt (14.01.2023) [DE, EN]
Запасні частини
- Spare Parts Overview High-speed doors (2 / 3) (01.03.2026) [EN]
Презентація
- High-Speed Doors - Advanced Course (01.01.2025) [EN]
Креслення
- Dimension sheet, operator right, clear passage height less 3600 mm
- Dimension sheet, operator right, clear passage height less 3600 mm (DWG)
- Dimension sheet, operator right, clear passage height more 3600 mm
- Dimension sheet, operator right, clear passage height more 3600 mm (DWG)
BIM-моделі
Доступні на сторінці продукту.
