EFAFLEX EFA-SST-L Essential 276

EFAFLEX EFA-SST-L Essential 276 — компактне і просте рішення для виробничих або складських прорізів, де важлива енергоефективність і стабільна робота без надлишкових функцій.

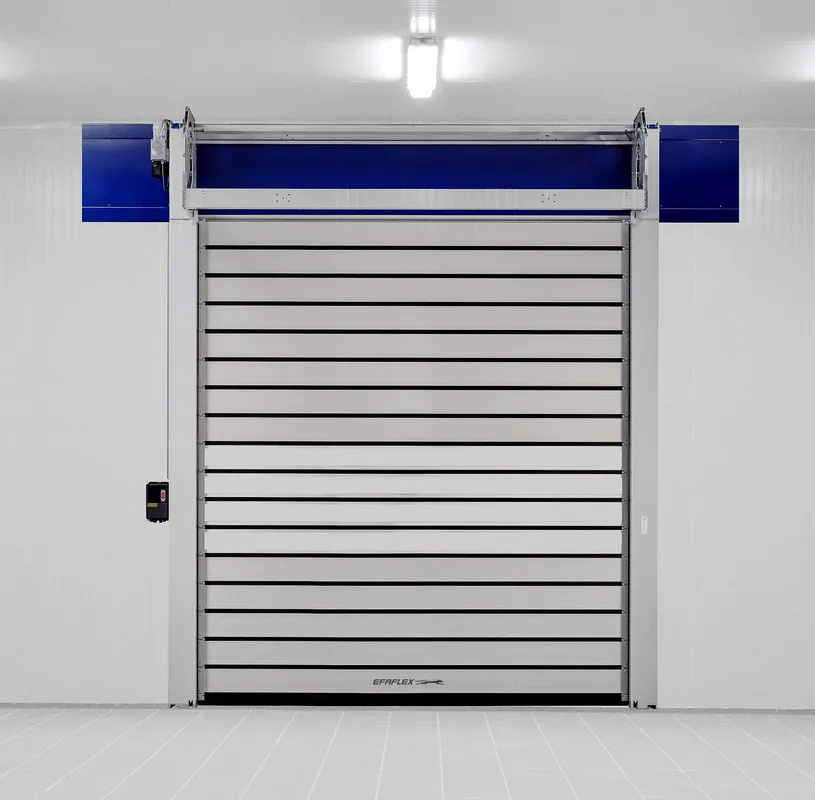

EFAFLEX EFA-SST-L Essential 276, головний вигляд воріт

Опис

EFAFLEX EFA-SST-L Essential 276 — компактне і просте рішення для виробничих або складських прорізів, де важлива енергоефективність і стабільна робота без надлишкових функцій. Ворота добре підходять для підприємств, які хочуть замінити класичні секційні ворота на швидкісні, але не потребують найвищої інтенсивності чи складних систем безпеки. Ізольовані ламелі EFA-THERM® підтримують тепловий бар’єр, а пружинний механізм дозволяє відкрити ворота вручну у разі відключення електрики. Модель не підтримує EFA-SCAN® і EFA-TLG® — тому для об’єктів з активним транспортним потоком або підвищеними вимогами до безпеки варто розглянути ECO або Premium.

Експертна оцінка

Раціональний варіант для об’єктів, де потрібні ізольовані ворота з базовим ресурсом і без зайвої складності.

Переваги

Базова енергоефективність

Ізольовані ламелі EFA-THERM® підтримують комфортний мікроклімат і зменшують витрати на опалення об’єкта.

Механічне відкривання

Пружинний механізм балансування дозволяє легко відкрити ворота вручну при знеструмленні будівлі.

Доступне рішення

Бюджетна альтернатива повільним секційним воротам з перевагами високої швидкості та надійності EFAFLEX.

Базова комплектація

  • Полотно воріт — ізольовані ламелі EFA-THERM® (оцинкована сталь)
  • Привід — електромотор, 230 В / 50 Гц
  • Блок керування — EFA-TRONIC® Light
  • Безпека — контактна кромка, світловий бар’єр

Основні технічні характеристики

  • Максимальна ширина: 4 500 мм
  • Максимальна висота: 5 000 мм
  • Максимальна швидкість полотна: 0.5 м/с
  • Середня швидкість відкривання: 0.5 м/с
  • Середня швидкість закривання: 0.5 м/с
  • Вітрове навантаження: клас 2–4
  • Опір проникненню води: клас 2
  • Повітропроникність: клас 0
  • Звукоізоляція: 20 дБ
  • U-значення: до 1.67 W/m²K
  • Кількість циклів: до 100 000 на рік
  • Висота притолоки: 755 мм
  • Глибина притолоки: 755 мм
  • Ширина напрямної з мотором: 375 мм
  • Ширина напрямної без мотора: 215 мм

Обмеження

Комплектація безпеки та активації

Встановлення світлової решітки EFA-TLG® та лазерного сканера EFA-SCAN® для цієї базової моделі недоступне.

Галузі застосування

  • виробничі приміщення
  • склади
  • об’єкти з акцентом на теплоізоляцію

Технічні характеристики (повний перелік)

Застосування

  • Внутрішні ворота: ТАК
  • Зовнішні ворота: ТАК

Нормативні класи

  • Вітрове навантаження, клас (DIN EN 12424): 2–4
  • Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
  • Опір проникненню води (DIN EN 13241): 2
  • Повітропроникність (DIN EN 13241): 0
  • Звукоізоляція R_W (DIN EN 717-1): 20 дБ
  • U-значення макс. (DIN EN 13241): 1.67 W/m²K
  • Пожежний клас (DIN 4102): B2

Розміри

  • Ширина W мін.: 1 200 мм
  • Ширина W макс.: 4 500 мм
  • Висота H мін.: 1 200 мм
  • Висота H макс.: 5 000 мм

Притолока та напрямні

  • Висота притолоки: 755 мм
  • Глибина притолоки: 755 мм
  • Ширина напрямної з мотором: 375 мм
  • Ширина напрямної без мотора: 215 мм

Швидкість

  • Максимальна швидкість полотна: 0.5 м/с
  • Середня швидкість відкриття: 0.5 м/с
  • Середня швидкість закриття: 0.5 м/с
  • Закриття від світлової решітки EFA-TLG®: — недоступно

Тип спіралі та напрямних

  • Кругла спіраль: ТАК
  • Овальна спіраль: — недоступно
  • Low-header: — недоступно

Конструкція рами

  • Оцинкована сталева рама: ТАК
  • Нержавіюча сталь: — недоступно
  • Порошкове фарбування RAL: ○ опція

Полотно

  • Ламелі EFA-THERM® (оцинкована сталь) ізольовані/фарбовані: ТАК
  • EFA-CLEAR® двостінні термороз’єднані: ○ опція
  • EFA-CLEAR® одностінні: ○ опція
  • Вентиляційні ламелі EFA-VENT®: ○ опція
  • Алюмінієві ламелі EFA-ALUX®: — недоступно
  • Кольорове фарбування RAL (без прозорих вставок): ○ опція

Механіка та привід

  • Балансування ваги: пружина
  • Розрахункова кількість циклів на рік: 100 000
  • Привід: електричний мотор
  • Ручне блокування: ○ опція
  • Аварійний режим (автоматичний після ручної активації): ТАК

Керування

  • EFA-TRONIC®: ○ опція
  • EFA-TRONIC® Light: ТАК
  • EFA-TRONIC® Professional: ○ опція
  • Головний вимикач та плівкова клавіатура: ○ опція

Електропідключення

  • Мережа 230 В / 50 Гц: ТАК
  • Мережа 400 В / 50 Гц: — недоступно
  • Автоматичний вимикач: 16 A (K)

Пристрої безпеки

  • Світлова решітка EFA-TLG® в лінії закриття: — недоступно
  • Контактна кромка: ТАК
  • Світловий бар’єр: ТАК
  • Моніторинг зони під’їзду: ○ опція
  • Зовнішня світлова решітка: ○ опція
  • EFA-SCAN® рама: — недоступно
  • EFA-SCAN® стовпець: — недоступно
  • EFA-3D-SCAN: ○ опція

Текст для тендеру

ШВИДКІСНІ СПІРАЛЬНІ ВОРОТА, типу «EFAFLEX EFA-SST-L Essential 276»

Швидкісні спіральні ворота типу «EFAFLEX EFA-SST-L Essential 276» з електромеханічним приводом для безперервної промислової експлуатації.

## Технічні особливості
- Самонесучі бокові сталеві рами; сталеві деталі загалом оцинковані, зі спіральним кріпленням полотна. Передача зусилля здійснюється з обох боків, а прецизійні ролики на кулькових підшипниках забезпечують точне, плавне й тихе напрямлення. У рамах встановлено пружинний механізм, що компенсує вагу полотна відповідно до DIN EN 12604 і забезпечує ручне відкривання у разі зникнення живлення.
- Полотно воріт: двостінні терморозділені й утеплені ламелі EFA-THERM®, закріплені в шарнірних планках і призначені для вертикального руху. Поверхня має двошарове покриття кольору white aluminium, подібного до RAL 9006.
- Спіральний короб: дискова напрямна повністю безконтактного типу — для малозношуваної та малошумної роботи.
- Високочастотний мотор-редуктор з гальмом, індуктивними безконтактними датчиками та електронним контролем кінцевих положень без механічних кінцевих вимикачів.
- Швидкість відкривання до 0.5 м/с; швидкість закривання до 0.5 м/с.
- EFA-TRONIC® з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP54), підключення живлення 230V, 50 Hz — на об’єкті, через роз’єм CEE.

## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, до Class 4
- Звукоізоляція: DIN EN ISO 717-1, до 24 dB(A)
- Теплоізоляція: DIN EN 12428, до 1,6 W/m²K

## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
