Опис

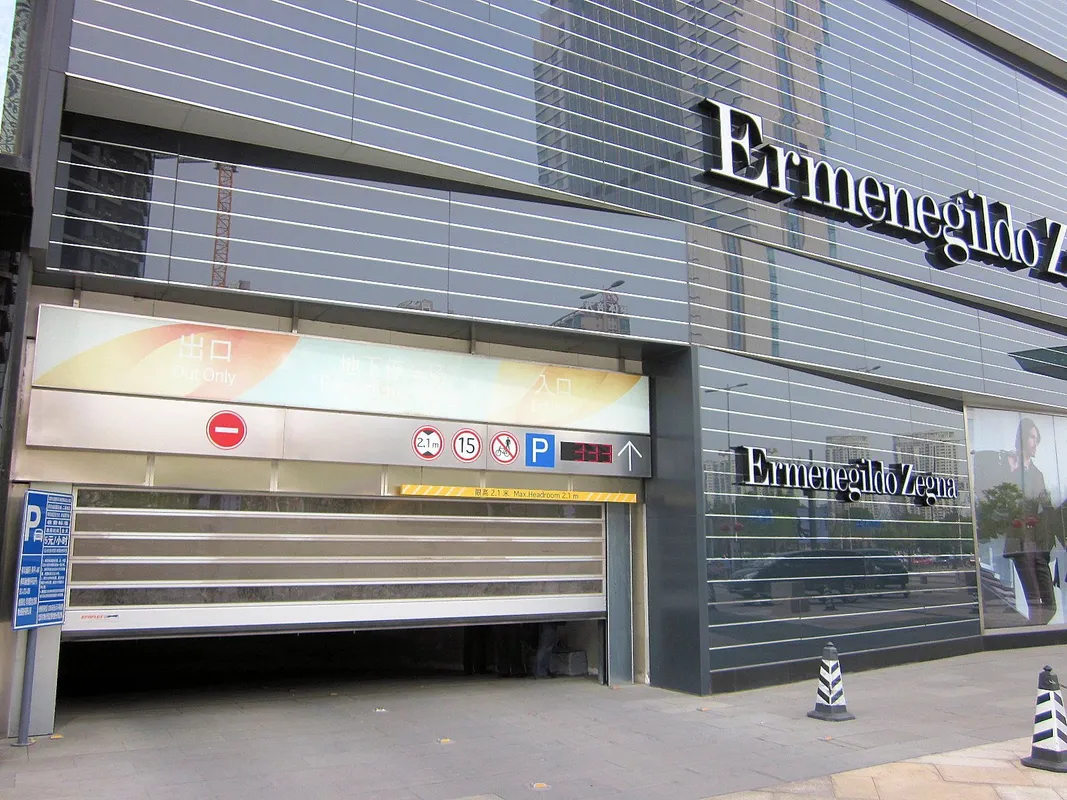

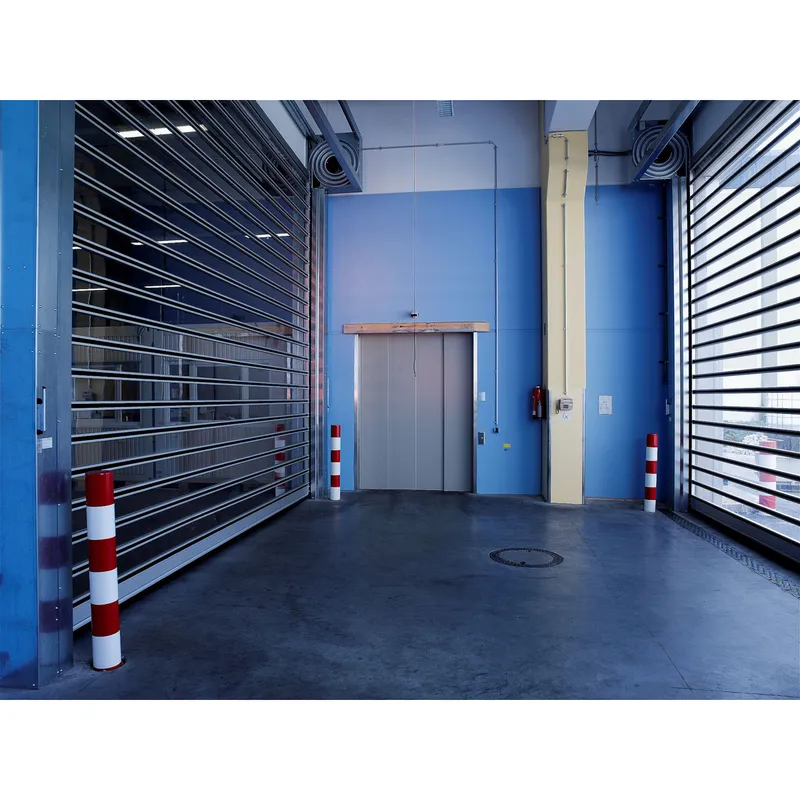

EFAFLEX EFA-STT-S 232 — прозорі спіральні ворота для широких прорізів, де потрібна повна видимість крізь полотно і висока швидкість руху техніки. На відміну від L-версії, ця модель перекриває прорізи до 6×6 метрів — підходить для великих складських воріт, виробничих цехів і пожежних депо з широкими в’їздами. Прозоре акрилове полотно зберігає огляд у будь-який момент, що знижує травматизм при інтенсивному транспортному потоці. Якщо проріз ще ширший або потрібна надширока прозора конфігурація — є ÜS-версія 247.
Експертна оцінка
Одна з найцікавіших прозорих моделей EFAFLEX для широких прорізів та активного трафіку.
Переваги
Прозорість для широких воріт
Акрилове полотно (70%+ площі) перекриває прорізи до 6×6 м — видимість крізь ворота зберігається навіть на великих в’їздах.
Швидкість 2.8 м/с
До 2.8 м/с відкривання при ширині до 6 метрів — висока пропускна здатність для активних виробничих і складських зон.
Широке галузеве охоплення

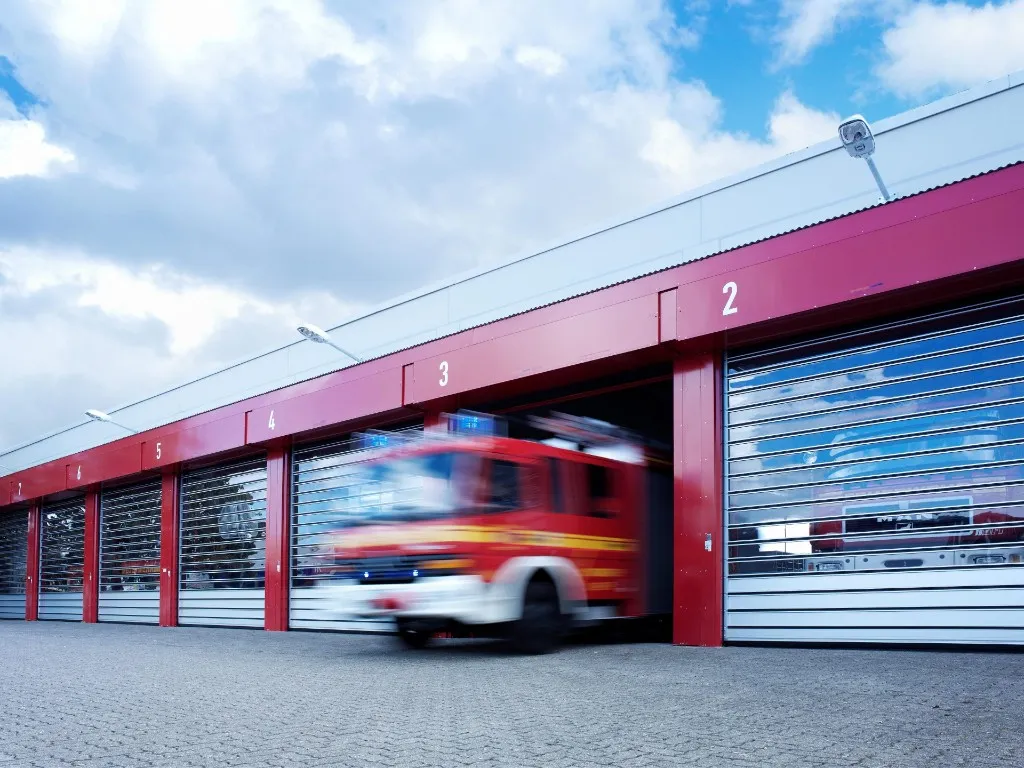

Підходить для автозаводів, пожежних депо і логістичних комплексів — там, де L-версія за шириною вже не вистачає.
Основні технічні характеристики
- Максимальна ширина: 6 000 мм
- Максимальна висота: 6 000 мм
- Максимальна швидкість полотна: 2.8 м/с
- Середня швидкість відкривання: 2.2 м/с
- Середня швидкість закривання: 0.6 м/с
- Швидкість закривання від EFA-TLG®: 0.6 м/с
- Вітрове навантаження: клас 2–4
- Опір проникненню води: клас 0
- Повітропроникність: клас 2
- Звукоізоляція: 20 дБ
- U-значення: до 6.37 W/m²K
- Кількість циклів: до 200 000 на рік
- Висота притолоки: 830 мм
- Глибина притолоки: 745 мм
- Ширина напрямної з мотором: 440 мм
- Ширина напрямної без мотора: 350 мм
Обмеження
Тип напрямної
Монтаж із низькою перемичкою (low-header) для цієї моделі технічно не передбачений.
Варіативність безпеки
Застосування світлової решітки EFA-TLG®, контактної кромки чи світлового бар’єра залежить від обраних габаритів, напрямної та кінцевого виконання воріт.
Галузі застосування
- виробничі підприємства
- транспортні коридори
- логістика з інтенсивним рухом
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: ТАК
Нормативні класи
- Вітрове навантаження, клас (DIN EN 12424): 2–4
- Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
- Опір проникненню води (DIN EN 13241): 0
- Повітропроникність (DIN EN 13241): 2
- Звукоізоляція R_W (DIN EN 717-1): 20 дБ
- U-значення макс. (DIN EN 13241): 6.37 W/m²K
- Пожежний клас (DIN 4102): B2
Розміри
- Ширина W мін.: 1 200 мм
- Ширина W макс.: 6 000 мм
- Висота H мін.: 1 200 мм
- Висота H макс.: 6 000 мм
Притолока та напрямні
- Висота притолоки: 830 мм
- Глибина притолоки: 745 мм
- Ширина напрямної з мотором: 440 мм
- Ширина напрямної без мотора: 350 мм
Швидкість
- Максимальна швидкість полотна: 2.8 м/с
- Середня швидкість відкриття: 2.2 м/с
- Середня швидкість закриття: 0.6 м/с
- Закриття від світлової решітки EFA-TLG®: 0.6 м/с
Тип спіралі та напрямних
- Кругла спіраль: ТАК
- Овальна спіраль: — недоступно
- Low-header: — недоступно
Конструкція рами
- Оцинкована сталева рама: ТАК
- Нержавіюча сталь: ○ опція
- Порошкове фарбування RAL: ○ опція
Полотно
- EFA-CLEAR® одностінні: ТАК
- Вентиляційні ламелі EFA-VENT®: ○ опція
- Алюмінієві ламелі EFA-ALUX®: — недоступно
- Візуальна панель single-wall / double-wall: ТАК / — недоступно
- Непрозоре заповнення single-wall / double-wall: ○ / —
- Кольорове фарбування RAL (без прозорих вставок): ○ опція
Механіка та привід
- Балансування ваги: пружина
- Розрахункова кількість циклів на рік: 200 000
- Привід: електричний мотор
- Ручне блокування: ○ опція
- Аварійний режим (автоматичний після ручної активації): ТАК
Керування
- EFA-TRONIC®: ТАК
- EFA-TRONIC® Professional: ○ опція
- Головний вимикач та плівкова клавіатура: ○ опція
Електропідключення
- Мережа 230 В / 50 Гц: ТАК
- Автоматичний вимикач: 16 A (K)
Пристрої безпеки
- Світлова решітка EFA-TLG® в лінії закриття: * залежить від полотна, напрямної та розміру
- Контактна кромка: * залежить від полотна, напрямної та розміру
- Світловий бар’єр: * залежить від полотна, напрямної та розміру
- Моніторинг зони під’їзду: ○ опція
- Зовнішня світлова решітка: ○ опція
- EFA-SCAN® рама: ○ опція
- EFA-SCAN® стовпець: ○ опція
- EFA-3D-SCAN: ○ опція
Текст для тендеру
ШВИДКІСНІ ТУРБОВОРОТА, типу «EFAFLEX EFA-STT-S 232»
Високошвидкісні турбоворота типу «EFAFLEX EFA-STT-S 232» з високопродуктивним електромеханічним приводом для безперервної промислової експлуатації.
## Технічні особливості
- Самонесучі бокові сталеві рами; сталеві частини загалом оцинковані, зі спіральним кріпленням полотна. Передача зусилля здійснюється з обох боків через синхронний вал. Для точного, плавного та тихого напрямлення шарнірних планок використовуються прецизійні роликові вузли на кулькових підшипниках. У рамах встановлено пружинний механізм розтягу відповідного розміру, який згідно з DIN EN 12604 забезпечує врівноваження ваги полотна та гарантує ручне відкривання воріт (наприклад, при зникненні живлення).
- Полотно воріт: виготовлене з двох зовнішніх напрямних з анодованого алюмінію та центральної секції з прозорого одношарового акрилового скла. Видима площа полотна має становити щонайменше 70%, при цьому має бути забезпечена постійна прозорість.
- Спіральний короб: дискова напрямна повністю безконтактного типу — для малозношуваної та малошумної роботи.
- Високочастотний мотор-редуктор з гальмом, індуктивними безконтактними датчиками та електронним контролем кінцевих положень (без механічних кінцевих вимикачів).
- Швидкість відкривання до 2.5 м/с; швидкість закривання до 1.0 м/с.
- EFA-TRONIC® з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP65), підключення живлення 230V/400V, 50 Гц — на об’єкті.
## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, до Class 4
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
