Опис
EFAFLEX EFA-STT-L Clear Basic 322 newGeneration — базова модель у новому поколінні прозорих спіральних воріт для промислових прорізів із середньою інтенсивністю руху. Акрилове прозоре полотно зберігає постійну видимість крізь ворота — важлива перевага для зон з рухом навантажувачів і персоналу одночасно. Конструкція нового покоління забезпечує надійну роботу при щоденних промислових навантаженнях, не вимагаючи преміального ресурсу або максимальної швидкості. Якщо потрібні вища швидкість або більший ресурс — варто розглянути Eco 321 або Premium 320 у цій самій лінійці.
Експертна оцінка
Найдоступніший варіант у Clear family: зберігає головну перевагу — прозоре полотно з великою видимою зоною, але з нижчими швидкістю та ресурсом порівняно з Eco і Premium.
Переваги
Прозорість у базовій моделі
70%+ акрилового полотна забезпечує видимість крізь ворота вже в найдоступнішому пакеті лінійки Clear.
Платформа нового покоління
Broken spring detection у двох рамах і сучасний привід входять до стандарту — надійність без доплат за опції.
Оптимальний старт
150 000 циклів і нижча вартість — найекономніший шлях отримати прозорі спіральні ворота для помірних потоків.
Базова комплектація
- Полотно воріт — прозорі ламелі EFA-CLEAR® Vision (одностінний акрил)
- Привід — електромотор з гальмом 24В, 230 В / 50 Гц
- Блок керування — EFA-TRONIC® Light
- Безпека — контактна кромка, світловий бар’єр
Основні технічні характеристики
- Максимальна ширина: 4 500 мм
- Максимальна висота: 5 100 мм
- Максимальна швидкість полотна: 0.7 м/с
- Максимальна швидкість закривання: 0.6 м/с
- Вітрове навантаження (DIN EN 12424): class 4
- Опір проникненню води (EN 12425): class 0
- Повітропроникність (EN 12426): class 2
- Звукоізоляція (EN ISO 717-1): до 20 дБ(A)
- Теплоізоляція (DIN EN 12428): до 6.4 W/m²K
- Кількість циклів: до 150 000 на рік
- Висота притолоки: 775 мм
- Глибина притолоки: 779 мм
- Ширина напрямної з мотором: 240 мм
- Ширина напрямної без мотора: 240 мм
Галузі застосування
- прозорі промислові прорізи
- логістика
- виробничі об’єкти
- зони, де важлива візуальна безпека переміщення
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: ТАК
- Промислова безперервна експлуатація: ТАК
Нормативні класи
- Вітрове навантаження (DIN EN 12424): class 4
- Опір проникненню води (EN 12425): class 0
- Повітропроникність (EN 12426): class 2
- Звукоізоляція (EN ISO 717-1): до 20 дБ(A)
- Теплоізоляція (DIN EN 12428): до 6.4 W/m²K
Розміри
- Ширина W мін.: 500 мм
- Ширина W макс.: 4 500 мм
- Висота H мін.: 1 300 мм
- Висота H макс.: 5 100 мм
Притолока та напрямні
- Висота притолоки: 775 мм
- Глибина притолоки: 779 мм
- Ширина напрямної з мотором: 240 мм
- Ширина напрямної без мотора: 240 мм
Швидкість
- Максимальна швидкість відкривання: 0.7 м/с
- Максимальна швидкість закривання: 0.6 м/с
Тип спіралі та напрямних
- Кругла спіраль: ТАК
- Дискова безконтактна напрямна спіралі: ТАК
- Low-header: — недоступно
Конструкція полотна
- Дві зовнішні напрямні секції з анодованого алюмінію: ТАК
- Центральна секція з прозорого одношарового акрилового скла: ТАК
- Видима прозора площа полотна: не менше 70%
- Постійна прозорість полотна: ТАК
Механіка та привід
- Самонесучі оцинковані сталеві рами: ТАК
- Балансування ваги: пружини розтягу
- Привід: високочастотний мотор-редуктор з гальмом
- Індуктивні proximity switches: ТАК
- Електронний контроль кінцевих положень: ТАК
- Ресурс: до 150 000 циклів на рік
- Аварійне ручне відкривання: ТАК
Керування
- Стандартне керування: EFA-TRONIC® light
- Інтегрований частотний перетворювач: ТАК
- Пластикова шафа керування: IP65
- Підключення: 230V / 400V, 50 Hz
Пристрої безпеки
- Door light grid EFA-TLG®: зазначена як family safety feature
- Виявлення перешкод без контакту: конфігурація уточнюється залежно від пакета
Package-рівень Next Generation
- Door light grid EFA-TLG®: опційно
- Safety edge + light barrier: стандартно
- Broken spring detection у двох рамах: ТАК
- Керування: EFA-TRONIC® light
- Монтаж керування: лише на стіні

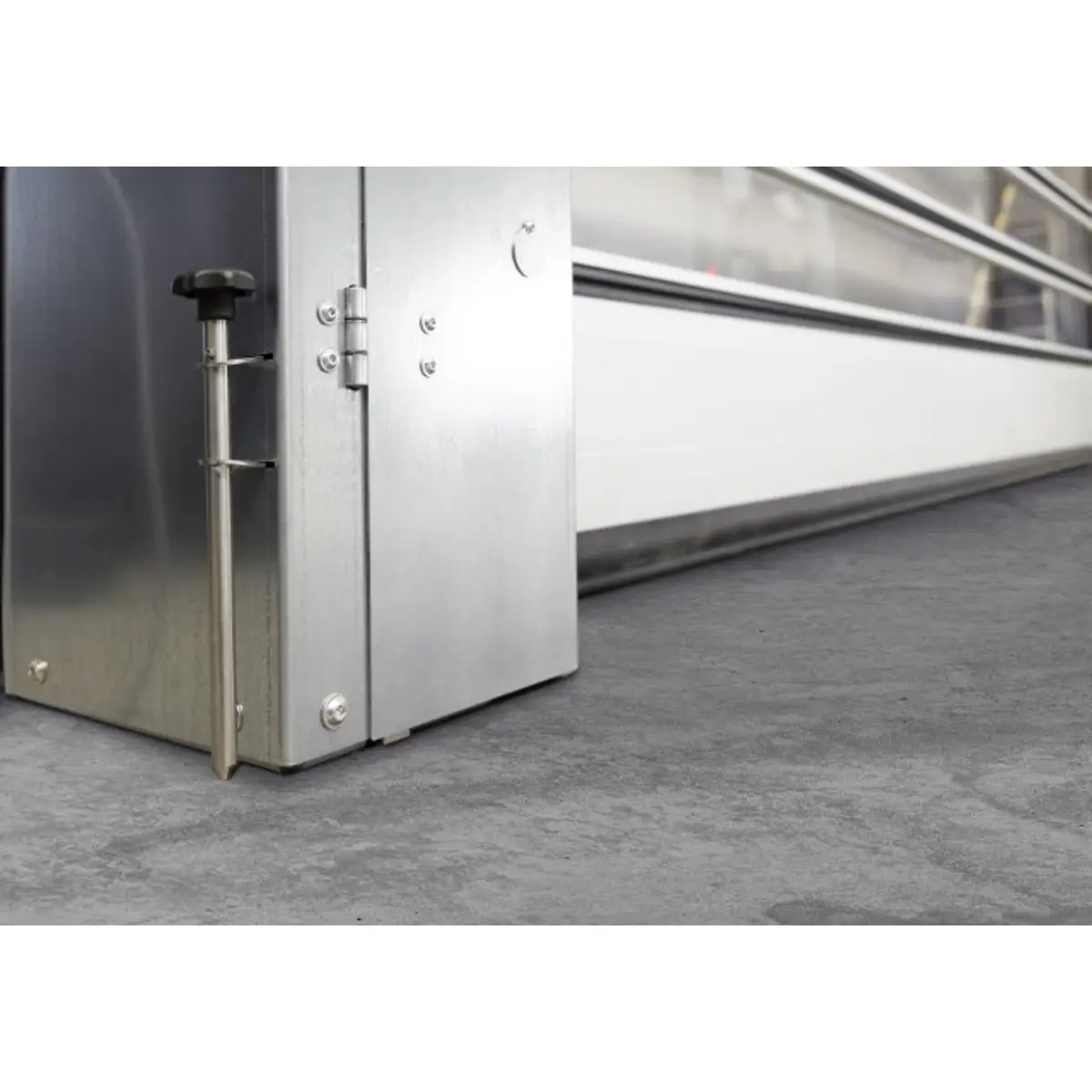

- Pivotable frame covers: optional extra
Платформна конструкція полотна
- Товщина полотна / ламелей: 30 мм
- Крок ламелей: 225 мм
- Прозорі ламелі EFA-CLEAR®: ТАК
- Заповнення: SAN / hard polycarbonate / aluminium sheet — залежно від конфігурації
- Верхня алюмінієва та нижня closing strip секції: ТАК
Додаткові технічні примітки
- Середня швидкість відкривання: Premium 2.6 / Eco 1.1 / Basic 0.6 м/с
- Fire performance (DIN 4102): B2 normally inflammable
- Життєвий цикл системи: 10 років
Примітка щодо brochure vs technical product description
Brochure для Basic family-level подає до 100 000 циклів/рік, тоді як technical product description для 322 R дає 150 000 циклів/рік і 0.7 м/с max. У картці за основне прийнято technical product description.
Текст для тендеру
ШВИДКІСНІ ТУРБОРУЛОННІ ВОРОТА, типу «EFAFLEX EFA-STT-L Clear Basic 322 newGeneration»
Швидкісні турборулонні ворота типу «EFAFLEX EFA-STT-L Clear Basic 322 newGeneration» для вимогливої безперервної промислової експлуатації. Ворота поєднують високі експлуатаційні характеристики та довговічність.
## Технічні особливості
- Самонесучі оцинковані сталеві рами зі спіральною опорою полотна. Синхронізований вал забезпечує рівномірну передачу зусилля. Прецизійні роликові вузли на кулькових підшипниках гарантують тихий хід. Механізм пружин розтягу, сертифікований за DIN EN 12604, урівноважує вагу полотна та дає змогу відкривати ворота вручну у разі відключення електроживлення.
- Полотно воріт складається з двох зовнішніх напрямних з анодованого алюмінію та центральної секції з прозорого одношарового акрилового скла. Видима поверхня полотна становить щонайменше 70%, при цьому має бути забезпечена постійна прозорість.
- Спіральний короб: дискова напрямна повністю безконтактного типу — для малозношуваної та малошумної роботи.
- Високочастотний мотор-редуктор з гальмом, індуктивними безконтактними датчиками та електронним контролем кінцевих положень без механічних кінцевих вимикачів.
- Швидкість відкривання до 0.6 м/с; швидкість закривання до 0.6 м/с.
- EFA-TRONIC® Light з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP65), підключення живлення 230V/400V, 50 Hz — на об’єкті.
- Інтегрована сертифікована TÜV світлова решітка безпеки EFA-TLG® — безконтактне виявлення перешкод на висоту до 2.5 м.
## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, до Class 4
- Повітропроникність: DIN EN 12426, Class 2
- Звукоізоляція: DIN EN ISO 717-1, до 20 dB(A)
- Теплоізоляція: DIN EN 12428, до 6,4 W/m²K
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
