Опис

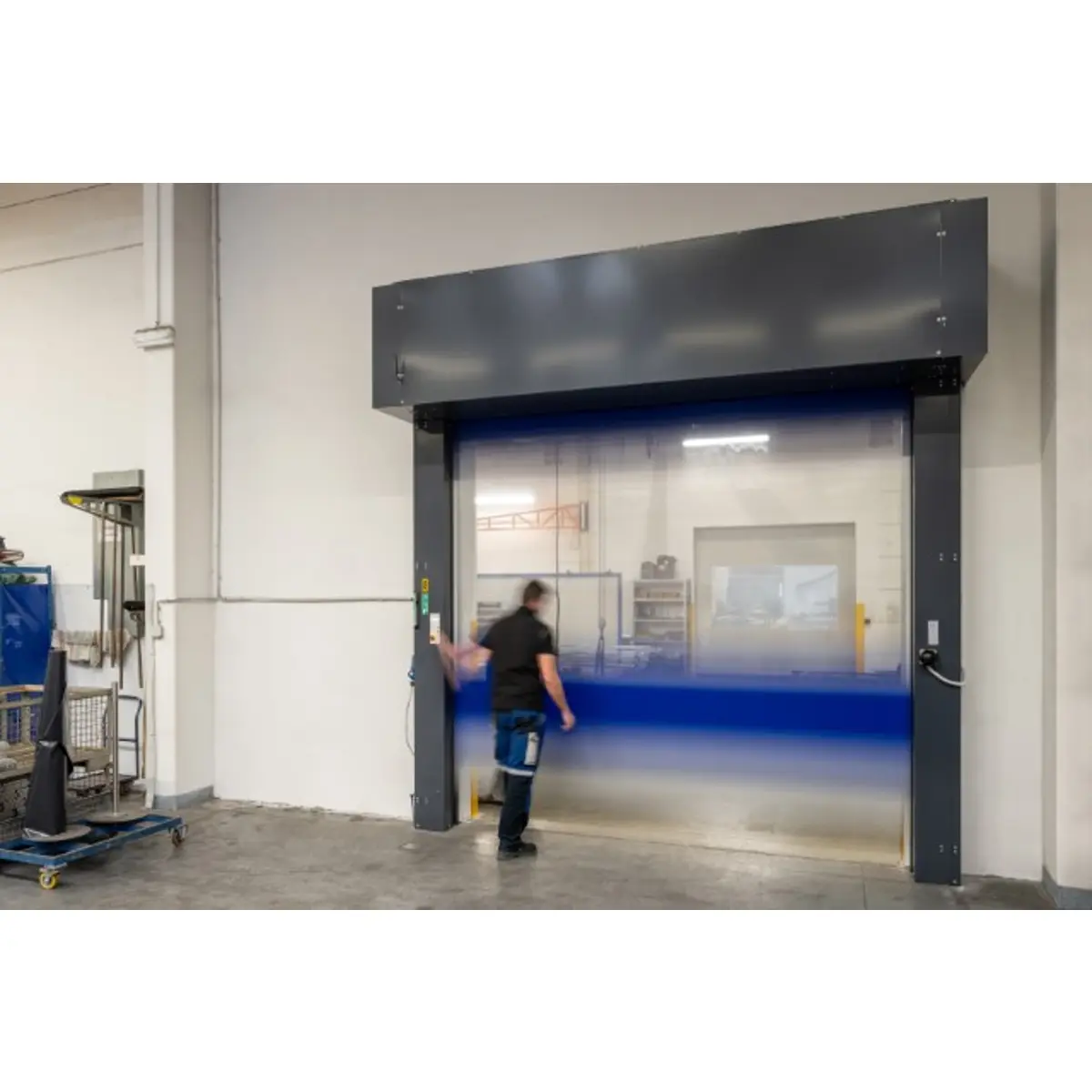

EFAFLEX EFA-STR-L Flex Basic 332 newGeneration — базова модель у новому поколінні рулонних ПВХ-воріт для промислових і логістичних прорізів із помірним потоком руху. Конструкція Flex family нового покоління поєднує гнучке ПВХ-полотно з сучасним приводом і системою безпеки у стандартній комплектації. Підходить для виробничих об’єктів, де базова продуктивність достатня і немає потреби у рекордній швидкості або максимальному ресурсі. Якщо інтенсивність руху зростає — Eco 331 або Premium 330 цієї ж лінійки забезпечать відповідний рівень.
Експертна оцінка
Найдоступніший пакет у STR Flex family: зберігає ключову платформу нового покоління, але має значно скромніші швидкість і ресурс порівняно зі старшими виконаннями.
Переваги
Платформа нового покоління
Базова модель успадковує всю конструктивну платформу STR Flex newGeneration — сучасний привід, рами та безпека в стандарті.
Безпека в комплекті
Safety edge і light barrier входять до стандартної комплектації — захист персоналу без доплат за опції.
Доступний старт
150 000 циклів на рік і нижча ціна роблять Basic оптимальним вибором для об’єктів із помірним потоком руху.
Базова комплектація
- Полотно воріт — гнучке ПВХ-полотно (поліестерна тканина з алюмінієвими підсилювачами)
- Привід — електромотор з гальмом 24В, 230 В / 50 Гц
- Блок керування — EFA-TRONIC® Light
- Безпека — контактна кромка, світловий бар’єр
Основні технічні характеристики
- Максимальна ширина: 4 500 мм
- Максимальна висота: 5 100 мм
- Максимальна швидкість відкривання: 0.7 м/с
- Максимальна швидкість закривання: 0.6 м/с
- Вітрове навантаження (DIN EN 12424): class 4
- Опір проникненню води (EN 12425): class 0
- Повітропроникність (EN 12426): class 1
- Звукоізоляція (EN ISO 717-1): до 12 дБ(A)
- Теплоізоляція (DIN EN 12428): до 6.0 W/m²K
- Кількість циклів: до 150 000 на рік
- Тип спіралі: round spiral
- Висота притолоки: 775 мм
- Глибина притолоки: 779 мм
- Ширина напрямної з мотором: 240 мм
- Ширина напрямної без мотора: 240 мм
Галузі застосування
- логістика
- виробництво
- універсальні промислові прорізи
- базова та середня інтенсивність експлуатації
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: ТАК
- Промислова безперервна експлуатація: ТАК
Нормативні класи
- Вітрове навантаження (DIN EN 12424): class 4
- Опір проникненню води (EN 12425): class 0
- Повітропроникність (EN 12426): class 1
- Звукоізоляція (EN ISO 717-1): до 12 дБ(A)
- Теплоізоляція (DIN EN 12428): до 6.0 W/m²K
Розміри
- Ширина W мін.: 500 мм
- Ширина W макс.: 4 500 мм
- Висота H мін.: 1 300 мм
- Висота H макс.: 5 100 мм
Притолока та напрямні
- Висота притолоки: 775 мм
- Глибина притолоки: 779 мм
- Ширина напрямної з мотором: 240 мм
- Ширина напрямної без мотора: 240 мм
Швидкість
- Максимальна швидкість відкривання: 0.7 м/с
- Максимальна швидкість закривання: 0.6 м/с
Конструкція
- Спіраль: кругла
- Тип системи: high-speed roll-up / STR Flex
Керування
- Стандартне керування: EFA-TRONIC® light
Ресурс
- Кількість циклів: до 150 000 на рік
Package-рівень Next Generation
- Door light grid EFA-TLG®: опційно
- Safety edge + light barrier: стандартно
- Broken spring detection у двох рамах: ТАК
- Керування: EFA-TRONIC® light
- Монтаж керування: лише на стіні
- Pivotable frame covers: optional extra
Платформна конструкція полотна
- Товщина полотна: 40 мм
- Заповнення: PVC-coated polyester fabric (0.6 мм)
- Армування: екструзійні алюмінієві профілі з кроком 225 мм
- Стандартні кольори полотна: blue / red / yellow / light grey / orange
- Прозора soft PVC viewing area: опційно
- Screen door area: опційно
Додаткові технічні примітки
- Середня швидкість відкривання: Premium 3.2 / Eco 1.6 / Basic 0.6 м/с
- Fire performance (DIN 4102): B2 normally inflammable
- Життєвий цикл системи: 10 років
Примітка щодо brochure vs technical product description
Brochure для Basic family-level подає до 100 000 циклів/рік, тоді як technical product description для 332 R дає 150 000 циклів/рік і 0.7 м/с max. У картці за основне прийнято technical product description.
Текст для тендеру
ШВИДКІСНІ ТУРБОРУЛОННІ ВОРОТА, типу «EFAFLEX EFA-STR-L Flex Basic 332 newGeneration»
Швидкісні турборулонні ворота типу «EFAFLEX EFA-STR-L Flex Basic 332 newGeneration» для вимогливої безперервної промислової експлуатації. Ворота поєднують високі експлуатаційні характеристики та довговічність.
## Технічні особливості
- Самонесучі оцинковані сталеві рами зі спіральною опорою полотна. Синхронізований вал забезпечує рівномірну передачу зусилля. Прецизійні роликові вузли на кулькових підшипниках гарантують тихий хід. Механізм пружин розтягу, сертифікований за DIN EN 12604, урівноважує вагу полотна та дає змогу відкривати ворота вручну у разі відключення електроживлення.
- Полотно воріт: зносостійке одностінне ПВХ-полотно, що рухається вертикально із силовим замиканням. Чотири стандартизовані сегментні поля з’єднані в окремі модулі, які можна швидко та легко замінювати. Стандартні кольори полотна: blue, red, yellow та grey. Прозора оглядова вставка номінальною висотою близько 900 мм доступна на запит без додаткової оплати. Полотно точно спрямовується з боків для запобігання поздовжньому розтягуванню. Анодовані алюмінієві профілі підсилюють полотно, а модульна конструкція дає змогу швидко та економічно замінювати окремі секції.
- Спіральний короб: дискова напрямна повністю безконтактного типу — для малозношуваної та малошумної роботи.
- Високочастотний мотор-редуктор з гальмом, індуктивними безконтактними датчиками та електронним контролем кінцевих положень без механічних кінцевих вимикачів.
- Швидкість відкривання до 0.6 м/с; швидкість закривання до 0.6 м/с.
- EFA-TRONIC® Light з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP65), підключення живлення 230V/400V, 50 Hz — на об’єкті.
- Інтегрована сертифікована TÜV світлова решітка безпеки EFA-TLG® — безконтактне виявлення перешкод на висоту до 2.5 м.
## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, до Class 4
- Повітропроникність: DIN EN 12426, Class 1
- Звукоізоляція: DIN EN ISO 717-1, до 12 dB(A)
- Теплоізоляція: DIN EN 12428, до 6,0 W/m²K
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
