EFAFLEX EFA-SST-S Classic 238

EFAFLEX EFA-SST-S Classic 238 — спіральні ворота з алюмінієвим полотном для великих промислових прорізів, де потрібна висока швидкість і жорсткість конструкції при інтенсивній роботі.

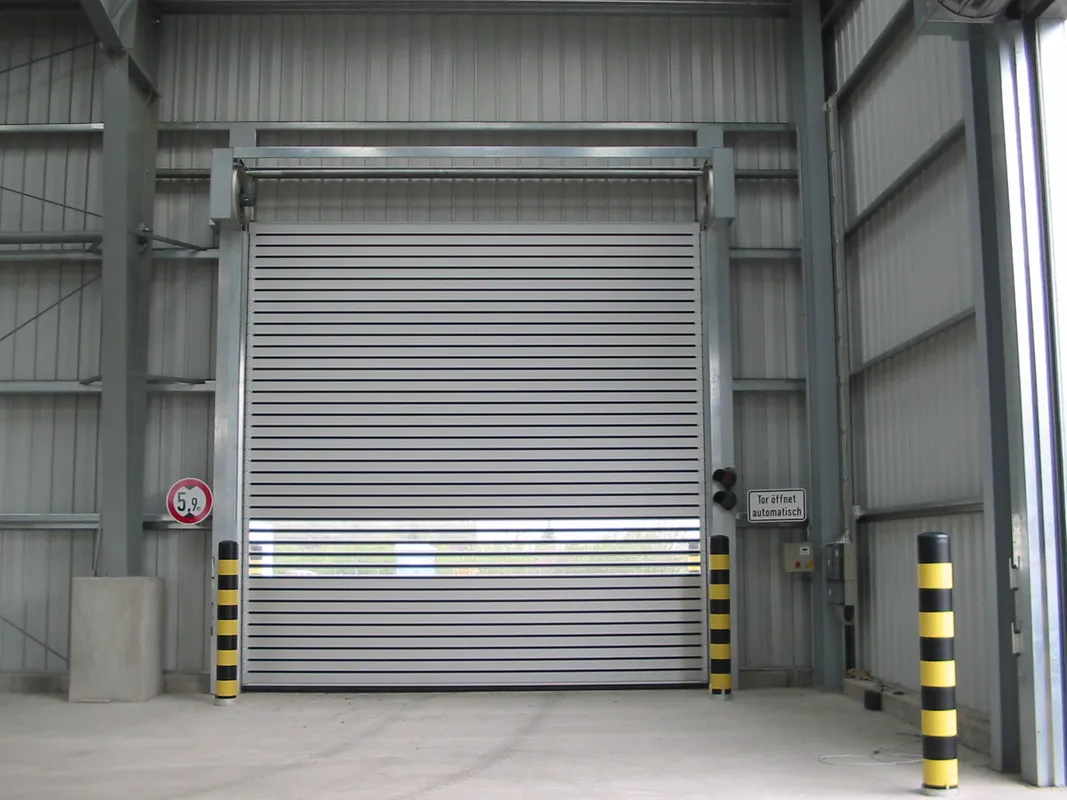

EFAFLEX EFA-SST-S Classic 238, головний вигляд воріт

Опис

EFAFLEX EFA-SST-S Classic 238 — спіральні ворота з алюмінієвим полотном для великих промислових прорізів, де потрібна висока швидкість і жорсткість конструкції при інтенсивній роботі. Ширина до 6 метрів і висота до 7 метрів дозволяють перекрити прорізи, де стандартні L-розміри вже не справляються — типовий сценарій для великих виробничих цехів, ангарів і логістичних терміналів. Як і Classic L, ця модель підтримує кругову або овальну спіраль і три варіанти полотна: прозорі EFA-CLEAR®, вентиляційні EFA-VENT® або алюмінієві EFA-ALUX®. Якщо для такого великого прорізу потрібна теплоізоляція — варто розглянути Premium S з ізольованим сталевим полотном.

Експертна оцінка

Переваги

Великі габарити

Ширина до 6 000 мм, висота до 7 000 мм.

Кругла і овальна спіраль

Підберемо оптимальну конструкцію під монтажний простір

250 000 циклів на рік

Розраховані на максимальну інтенсивність.а ак

Звукоізоляція 25 дБ

дозволяє використовувати модель у зовнішньому контурі будівлі без шуму для оточуючих

Вітрове навантаження клас 4

для стабільної роботи при сильному вітрі

Основні технічні характеристики

  • Максимальна ширина: 6 000 мм
  • Максимальна висота: 7 000 мм
  • Максимальна швидкість полотна: 2.0 м/с
  • Середня швидкість відкривання: 1.2 м/с
  • Швидкість закривання від EFA-TLG®: 1.0 м/с
  • Вітрове навантаження: клас 4
  • Повітропроникність: клас 2
  • Опір проникненню води: клас 0
  • Звукоізоляція: 25 дБ
  • U-значення: до 5.6 W/m²K
  • Кількість циклів: до 250 000 на рік
  • Напрямна: кругла або овальна спіраль
  • Балансування ваги: пружина
  • Привід: електричний мотор
  • Електропідключення: 230 В / 50 Гц
  • Висота притолоки: 585 мм
  • Глибина притолоки: 1468 мм
  • Ширина напрямної з мотором: 440 мм
  • Ширина напрямної без мотора: 350 мм

Обмеження

Тип напрямної

Постачається виключно зі стандартною круглою спіраллю. Можливість монтажу з овальною напрямною або низькою перемичкою не передбачена.

Комплектація безпеки

Світлова решітка EFA-TLG® не входить до базової комплектації (доступна як додаткова опція).

Галузі застосування

  • великі промислові об’єкти з широкими прорізами
  • виробничі та складські комплекси
  • логістичні центри з вимогами до широких воріт
  • зовнішні прорізи, де потрібна жорстка спіральна конструкція з високою швидкістю відкривання

Технічні характеристики (повний перелік)

Застосування

  • Внутрішні ворота: ТАК
  • Зовнішні ворота: ТАК

Нормативні класи

  • Вітрове навантаження, клас (DIN EN 12424): 4
  • Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
  • Опір проникненню води (DIN EN 13241): 0
  • Повітропроникність (DIN EN 13241): 2
  • Звукоізоляція R_W (DIN EN 717-1): 25 дБ
  • U-значення макс. (DIN EN 13241): 5.6 W/m²K
  • Пожежний клас (DIN 4102): B2

Розміри

  • Ширина W мін.: 1 200 мм
  • Ширина W макс.: 6 000 мм
  • Висота H мін.: 1 200 мм
  • Висота H макс.: 7 000 мм

Притолока та напрямні

  • Висота притолоки: 585 мм
  • Глибина притолоки: 1468 мм
  • Ширина напрямної з мотором: 440 мм
  • Ширина напрямної без мотора: 350 мм

Швидкість

  • Максимальна швидкість полотна: 2.0 м/с
  • Середня швидкість відкриття: 1.2 м/с
  • Середня швидкість закриття: — недоступно
  • Закриття від світлової решітки EFA-TLG®: 1.0 м/с

Тип спіралі та напрямних

  • Кругла спіраль: ТАК
  • Овальна спіраль: ТАК
  • Low-header: — недоступно

Конструкція рами

  • Оцинкована сталева рама: ТАК
  • Нержавіюча сталь: ○ опція
  • Порошкове фарбування RAL: ○ опція

Полотно

  • Ламелі EFA-THERM® (оцинкована сталь) ізольовані/фарбовані: — недоступно
  • EFA-CLEAR® двостінні термороз’єднані: — недоступно
  • EFA-CLEAR® одностінні: ○ опція
  • Вентиляційні ламелі EFA-VENT®: ○ опція
  • Алюмінієві ламелі EFA-ALUX®: ТАК
  • Кольорове фарбування RAL (без прозорих вставок): ○ опція

Механіка та привід

  • Балансування ваги: пружина
  • Розрахункова кількість циклів на рік: 250 000
  • Привід: електричний мотор
  • Ручне блокування: ○ опція
  • Аварійний режим (автоматичний після ручної активації): ТАК

Керування

  • EFA-TRONIC®: ТАК
  • EFA-TRONIC® Light: — недоступно
  • EFA-TRONIC® Professional: ○ опція
  • Головний вимикач та плівкова клавіатура: ○ опція

Електропідключення

  • Мережа 230 В / 50 Гц: ТАК
  • Мережа 400 В / 50 Гц: — недоступно
  • Автоматичний вимикач: 16 A (K)

Пристрої безпеки

  • Світлова решітка EFA-TLG® в лінії закриття: * залежить від полотна, напрямної та розміру
  • Контактна кромка: * залежить від полотна, напрямної та розміру
  • Світловий бар’єр: * залежить від полотна, напрямної та розміру
  • Моніторинг зони під’їзду: ○ опція
  • Зовнішня світлова решітка: ○ опція
  • EFA-SCAN® рама: — недоступно
  • EFA-SCAN® стовпець: ○ опція
  • EFA-3D-SCAN: ○ опція

Текст для тендеру

ШВИДКІСНІ СПІРАЛЬНІ ВОРОТА, типу «EFAFLEX EFA-SST-S Classic 238»

Швидкісні спіральні ворота серії S призначені для промислового та комерційного застосування. Базова конструкція ґрунтується на перевіреній технології спіральних воріт.

## Технічні особливості
- Самонесучі оцинковані сталеві рами зі спіральним кріпленням полотна. Синхронізований вал забезпечує рівномірний розподіл зусилля. Прецизійні роликові вузли на кулькових підшипниках забезпечують тиху роботу.
- Полотно воріт оснащене двостінними екструдованими алюмінієвими ламелями товщиною 20, 30 або 40 мм з кроком 151 мм.
- Спіральний короб: напрямлення ламелей повністю безконтактне — для малозношуваної та малошумної роботи.
- Швидкість відкривання до 1.5 м/с; швидкість закривання до 1.0 м/с.
- EFA-TRONIC® з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP65), підключення живлення 230V/400V, 50 Hz — на об’єкті.

## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, до Class 4
- Звукоізоляція: DIN EN ISO 717-1, до 23 dB(A)
- Теплоізоляція: DIN EN 12428, до 5,80 W/m²K

## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
