Опис

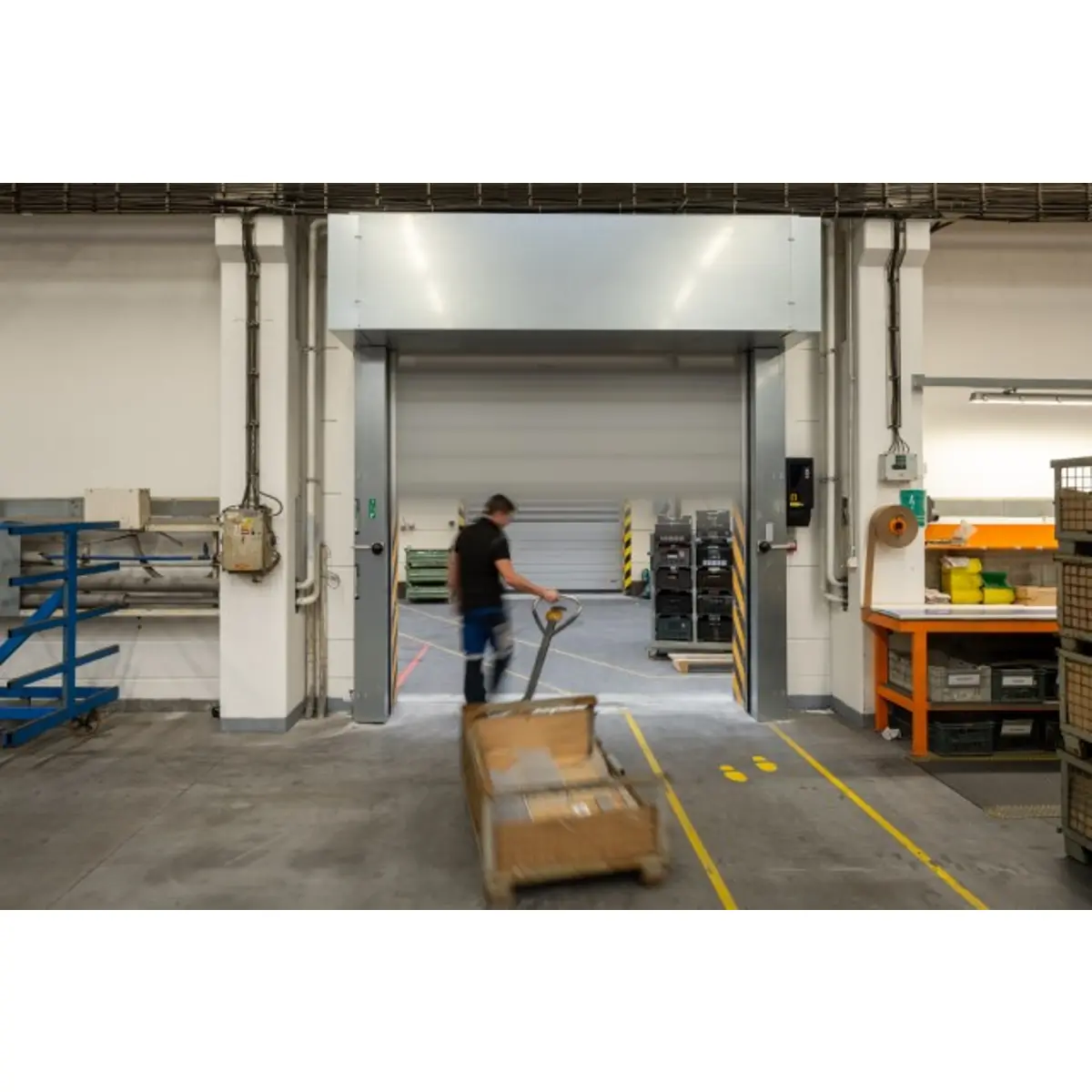

EFAFLEX EFA-SST-L Therm Basic 292 newGeneration — базова теплоізольована модель нового покоління для промислових прорізів, де важлива хороша енергоефективність при помірній інтенсивності роботи. Це найдоступніший варіант у лінійці Next Generation Therm: зберігає архітектуру і теплоізоляцію сімейства, але розрахований на нижчу частоту циклів і меншу динаміку ніж Eco чи Premium. Підходить для опалюваних виробничих і складських об’єктів, де ворота не є вузьким місцем логістики, але впливають на втрати тепла. Якщо частота відкривань зростає або потрібна EFA-TLG® у стандарті — варто розглянути Therm Eco.
Експертна оцінка
Найдоступніший Next Generation варіант у Therm family: менша швидкість і ресурс, але збережена базова архітектура, теплоізоляція та wind/water/air performance сімейства.
Переваги
Енергоефективність EFA-THERM®
Ізольовані ламелі формують надійний тепловий бар’єр для скорочення витрат на кліматизацію об’єкта.
Платформа newGeneration
Успадковує інноваційний дизайн рам та приховану кінематику старших моделей серії.
Оптимальний старт
Доступний вхід у сімейство ізольованих спіральних воріт для прорізів із помірним трафіком.
Базова комплектація
- Полотно воріт — ізольовані ламелі EFA-THERM® (оцинкована сталь)
- Привід — електромотор з гальмом 24В, 230 В / 50 Гц
- Блок керування — EFA-TRONIC® Light
- Безпека — контактна кромка, світловий бар’єр
Основні технічні характеристики
- Максимальна ширина: 5 000 мм
- Максимальна висота: 5 100 мм
- Максимальна швидкість полотна: 0.7 м/с
- Максимальна швидкість закривання: 0.6 м/с
- Вітрове навантаження (DIN EN 12424): class 4
- Опір проникненню води (EN 12425): class 3
- Повітропроникність (EN 12426): class 3
- Звукоізоляція (EN ISO 717-1): до 24 дБ(A)
- Теплоізоляція (DIN EN 12428): до 1.4 W/m²K
- Кількість циклів: до 150 000 на рік
- Висота притолоки: 775 мм
- Глибина притолоки: 779 мм
- Ширина напрямної з мотором: 240 мм
- Ширина напрямної без мотора: 240 мм
Обмеження
Базове керування
Модель є базовою версією серії THERM, тому постачається зі спрощеною системою керування (light-версія) порівняно зі старшими моделями.
Галузі застосування
- логістика
- виробничі об’єкти
- промислові прорізи з базовою інтенсивністю циклів
- енергоефективні внутрішні та зовнішні проходи
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: ТАК
- Промислова безперервна експлуатація: ТАК
Нормативні класи
- Вітрове навантаження (DIN EN 12424): class 4
- Опір проникненню води (EN 12425): class 3
- Повітропроникність (EN 12426): class 3
- Звукоізоляція (EN ISO 717-1): до 24 дБ(A)
- Теплоізоляція (DIN EN 12428): до 1.4 W/m²K
Розміри
- Ширина W мін.: 1 200 мм
- Ширина W макс.: 5 000 мм
- Висота H мін.: 1 800 мм
- Висота H макс.: 5 100 мм
Притолока та напрямні
- Висота притолоки: 775 мм
- Глибина притолоки: 779 мм
- Ширина напрямної з мотором: 240 мм
- Ширина напрямної без мотора: 240 мм
Швидкість
- Максимальна швидкість відкривання: 0.7 м/с
- Максимальна швидкість закривання: 0.6 м/с
Тип спіралі та напрямних
- Кругла спіраль: ТАК
- Дискова безконтактна напрямна спіралі: ТАК
- Low-header: — недоступно
Конструкція рами
- Самонесучі оцинковані сталеві рами: ТАК
- Симетрична конструкція нового покоління: ТАК
- Поворотні кришки рами: ТАК
- Керування може бути інтегроване в короб: ТАК
Полотно
- Ламелі EFA-THERM®: ТАК
- Подвійні анодовані алюмінієві ламелі: ТАК
- 2-шарове покриття white aluminium ~ RAL 9006: ТАК
Механіка та привід
- Балансування ваги: пружини розтягу
- Привід: високочастотний мотор-редуктор з гальмом
- Індуктивні proximity switches: ТАК
- Електронний контроль кінцевих положень: ТАК
- Ресурс: до 150 000 циклів на рік
- Аварійне ручне відкривання важелем: ТАК
Керування
- Стандартне керування: EFA-TRONIC® light
- Інтегрований частотний перетворювач: ТАК
- Пластикова шафа керування: IP65
- Підключення: 230V / 400V, 50 Hz
Пристрої безпеки
- Door light grid EFA-TLG®: — не заявлено як standard package для Basic у BIMobject summary
- Виявлення перешкод без контакту: конфігурація уточнюється
- Контроль обриву пружини в обох рамах: ТАК
Package-рівень Next Generation
- Door light grid EFA-TLG®: опційно
- Safety edge + light barrier: стандартно
- Broken spring detection у двох рамах: ТАК
- Керування: EFA-TRONIC® light
- Монтаж керування: лише на стіні
- Pivotable frame covers: optional extra
Платформна конструкція полотна
- Товщина полотна / ламелей: 40 мм
- Ламелі EFA-THERM®: ТАК
- Опційні вставки: EFA-CLEAR® / EFA-VENT®
- Верхнє ущільнення адаптоване до висоти воріт і кроку ламелей: ТАК
Додаткові технічні примітки
- Середня швидкість відкривання: Premium 2.0 / Eco 1.1 / Basic 0.6 м/с
- Fire performance (DIN 4102): B2 normally inflammable
- Життєвий цикл системи: 10 років
Примітка щодо brochure vs technical product description
Brochure для Basic family-level подає до 100 000 циклів/рік, тоді як technical product description для 292 R дає 150 000 циклів/рік і 0.7 м/с max. У картці за основне прийнято technical product description.
Текст для тендеру
ШВИДКІСНІ СПІРАЛЬНІ ВОРОТА, типу «EFAFLEX EFA-SST-L Therm Basic 292 newGeneration»
Швидкісні спіральні ворота типу «EFAFLEX EFA-SST-L Therm Basic 292 newGeneration» для вимогливої безперервної промислової експлуатації. Ворота поєднують високі експлуатаційні характеристики та довговічність.
## Технічні особливості
- Самонесучі оцинковані сталеві рами зі спіральною опорою полотна. Синхронізований вал забезпечує рівномірну передачу зусилля. Прецизійні роликові вузли на кулькових підшипниках гарантують тихий хід. Механізм пружин розтягу, сертифікований за DIN EN 12604, урівноважує вагу полотна та дає змогу відкривати ворота вручну у разі відключення електроживлення.
- Полотно воріт: двостінні анодовані алюмінієві ламелі, закріплені в шарнірних планках і такі, що рухаються вертикально. Поверхня має двошарове покриття кольору white aluminium, подібного до RAL 9006.
- Спіральний короб: дискова напрямна повністю безконтактного типу — для малозношуваної та малошумної роботи.
- Високочастотний мотор-редуктор з гальмом, індуктивними безконтактними датчиками та електронним контролем кінцевих положень без механічних кінцевих вимикачів.
- Швидкість відкривання до 0.6 м/с; швидкість закривання до 0.6 м/с.
- EFA-TRONIC® Light з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP65), підключення живлення 230V/400V, 50 Hz — на об’єкті.
- Інтегрована сертифікована TÜV світлова решітка безпеки EFA-TLG® — безконтактне виявлення перешкод на висоту до 2.5 м.
## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, до Class 4
- Водонепроникність: DIN EN 12425, Class 3
- Повітропроникність: DIN EN 12426, Class 3
- Звукоізоляція: DIN EN ISO 717-1, до 24 dB(A)
- Теплоізоляція: DIN EN 12428, до 1,4 W/m²K
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
