Опис

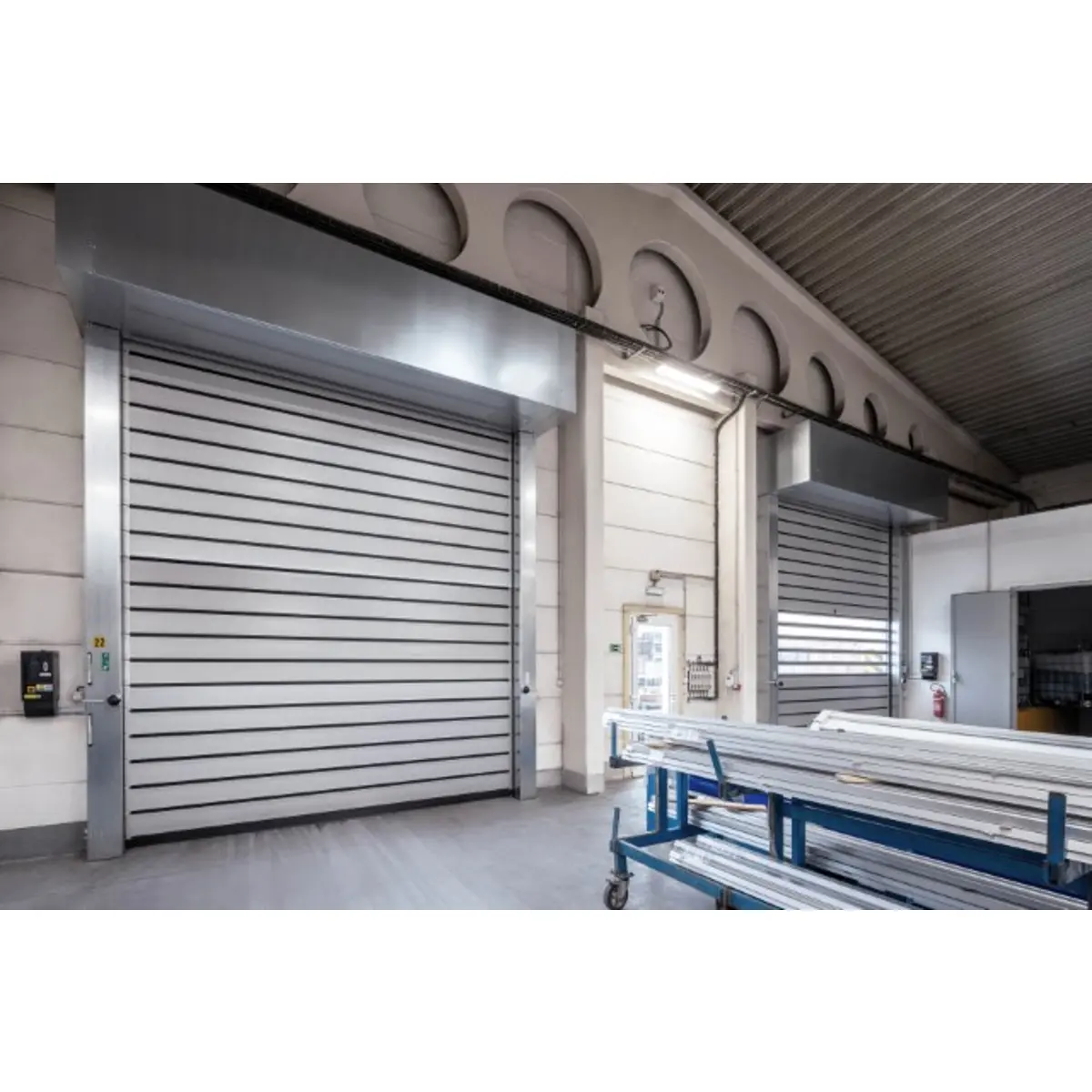

EFAFLEX EFA-SST-L Alux Basic 342 newGeneration — базова модель нового покоління з двостінними алюмінієвими ламелями для зовнішніх промислових прорізів, де головний пріоритет — висока стійкість до вітру при помірній інтенсивності роботи. Алюмінієве полотно забезпечує жорсткість конструкції і стійкість до деформацій навіть при сильних поривах — вітровий клас 5 є найвищим у серії Next Generation. EFA-TLG® у базовій версії доступна лише як опція, а не в стандарті — на відміну від Eco і Premium. Якщо потрібні вища швидкість або більший ресурс при тому ж вітровому захисті — варто розглянути Alux Eco або Premium.
Експертна оцінка
Найдоступніший Alux Next Generation: зберігає ключову жорсткість і class 5 по вітру, але має нижчу швидкість і ресурс, ніж Eco та Premium.
Переваги
Алюмінієве полотно ALUX
Одностінні алюмінієві ламелі забезпечують фізичний захист та зносостійкість у прорізах без вимог до теплоізоляції.
Оптимальний старт
Найдоступніший варіант у серії ALUX — економічне рішення для надійної автоматизації з помірною інтенсивністю.
Платформа нового покоління
Сучасна конструкція newGeneration з прихованим приводом та спрощеним обслуговуванням входить у стандарт.
Базова комплектація
- Полотно воріт — двостінні алюмінієві ламелі EFA-ALUX®
- Привід — електромотор з гальмом 24В, 230 В / 50 Гц
- Блок керування — EFA-TRONIC® Light
- Безпека — контактна кромка, світловий бар’єр
Основні технічні характеристики
- Максимальна ширина: 5 000 мм
- Максимальна висота: 5 100 мм
- Максимальна швидкість полотна: 0.7 м/с
- Максимальна швидкість закривання: 0.6 м/с
- Вітрове навантаження (DIN EN 12424): class 5
- Повітропроникність (EN 12426): class 2
- Опір проникненню води (EN 12425): class 0
- Звукоізоляція (EN ISO 717-1): до 25 дБ(A)
- Теплоізоляція (DIN EN 12428): до 5.7 W/m²K
- Кількість циклів: до 150 000 на рік
- Висота притолоки: 775 мм
- Глибина притолоки: 779 мм
- Ширина напрямної з мотором: 240 мм
- Ширина напрямної без мотора: 240 мм
Обмеження
Теплоізоляція
Моделі серії ALUX оснащені одностінними алюмінієвими ламелями. Вони не призначені для приміщень, де вимагається висока енергоефективність або наявність терморозриву.
Галузі застосування
- зовнішні промислові прорізи
- логістика
- виробничі об’єкти
- об’єкти з базовою або середньою інтенсивністю циклів
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: ТАК
- Промислова безперервна експлуатація: ТАК
Нормативні класи
- Вітрове навантаження (DIN EN 12424): class 5
- Повітропроникність (EN 12426): class 2
- Опір проникненню води (EN 12425): class 0
- Звукоізоляція (EN ISO 717-1): до 25 дБ(A)
- Теплоізоляція (DIN EN 12428): до 5.7 W/m²K
Розміри
- Ширина W мін.: 500 мм
- Ширина W макс.: 5 000 мм
- Висота H мін.: 1 300 мм
- Висота H макс.: 5 100 мм
Притолока та напрямні
- Висота притолоки: 775 мм
- Глибина притолоки: 779 мм
- Ширина напрямної з мотором: 240 мм
- Ширина напрямної без мотора: 240 мм
Швидкість
- Максимальна швидкість відкривання: 0.7 м/с
- Максимальна швидкість закривання: 0.6 м/с
Тип спіралі та напрямних
- Кругла спіраль: ТАК
- Дискова безконтактна напрямна спіралі: ТАК
- Low-header: — недоступно
Конструкція рами
- Самонесучі оцинковані сталеві рами: ТАК
- Симетрична конструкція нового покоління: ТАК
- Поворотні кришки рами: ТАК
- Керування може бути інтегроване в короб: ТАК
Полотно
- Двостінні алюмінієві ламелі: ТАК
- Анодований алюміній: ТАК
- 2-шарове покриття white aluminium ~ RAL 9006: ТАК
Механіка та привід
- Балансування ваги: пружини розтягу
- Привід: високочастотний мотор-редуктор з гальмом
- Індуктивні proximity switches: ТАК
- Електронний контроль кінцевих положень: ТАК
- Ресурс: до 150 000 циклів на рік
- Аварійне ручне відкривання важелем: ТАК
Керування
- Стандартне керування: EFA-TRONIC® light
- Інтегрований частотний перетворювач: ТАК
- Пластикова шафа керування: IP65
- Підключення: 230V / 400V, 50 Hz
Пристрої безпеки
- Door light grid EFA-TLG®: зазначена як family safety feature
- Виявлення перешкод без контакту: конфігурація уточнюється залежно від пакета
- Контроль обриву пружини: ТАК
Package-рівень Next Generation
- Door light grid EFA-TLG®: опційно
- Safety edge + light barrier: стандартно
- Broken spring detection у двох рамах: ТАК
- Керування: EFA-TRONIC® light
- Монтаж керування: лише на стіні
- Pivotable frame covers: optional extra
Платформна конструкція полотна
- Товщина полотна / ламелей: 30 мм
- Крок ламелей: 151 мм або 225 мм
- Ламелі EFA-ALUX®: ТАК
- EFA-CLEAR® transparent lath: опційно
- Нижня closing strip залежить від кроку ламелей: ТАК
Додаткові технічні примітки
- Середня швидкість відкривання: Premium 2.0 / Eco 1.1 / Basic 0.6 м/с
- Fire performance (DIN 4102): B2 normally inflammable
- Життєвий цикл системи: 10 років
Примітка щодо brochure vs technical product description
Brochure для Basic family-level подає до 100 000 циклів/рік, тоді як technical product description для 342 R дає 150 000 циклів/рік і в tender/basic package зустрічається conservative speed 0.6 м/с. У картці за основне прийнято technical product description.
Текст для тендеру
ШВИДКІСНІ СПІРАЛЬНІ ВОРОТА, типу «EFAFLEX EFA-SST-L Alux Basic 342 newGeneration»
Швидкісні спіральні ворота типу «EFAFLEX EFA-SST-L Alux Basic 342 newGeneration» для вимогливої безперервної промислової експлуатації. Ворота поєднують високі експлуатаційні характеристики та довговічність.
## Технічні особливості
- Самонесучі оцинковані сталеві рами зі спіральною опорою полотна. Синхронізований вал забезпечує рівномірну передачу зусилля. Прецизійні роликові вузли на кулькових підшипниках гарантують тихий хід. Механізм пружин розтягу, сертифікований за DIN EN 12604, урівноважує вагу полотна та дає змогу відкривати ворота вручну у разі відключення електроживлення.
- Полотно воріт: двостінні анодовані алюмінієві ламелі, закріплені в шарнірних планках і такі, що рухаються вертикально. Поверхня має двошарове покриття кольору white aluminium, подібного до RAL 9006.
- Спіральний короб: дискова напрямна повністю безконтактного типу — для малозношуваної та малошумної роботи.
- Високочастотний мотор-редуктор з гальмом, індуктивними безконтактними датчиками та електронним контролем кінцевих положень без механічних кінцевих вимикачів.
- Швидкість відкривання до 0.6 м/с; швидкість закривання до 0.6 м/с.
- EFA-TRONIC® Light з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP65), підключення живлення 230V/400V, 50 Hz — на об’єкті.
- Інтегрована сертифікована TÜV світлова решітка безпеки EFA-TLG® — безконтактне виявлення перешкод на висоту до 2.5 м.
## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, до Class 5 (+1050 Pa / -1050 Pa)
- Повітропроникність: DIN EN 12426, Class 2
- Звукоізоляція: DIN EN ISO 717-1, до 25 dB(A)
- Теплоізоляція: DIN EN 12428, до 5,7 W/m²K
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
