Опис

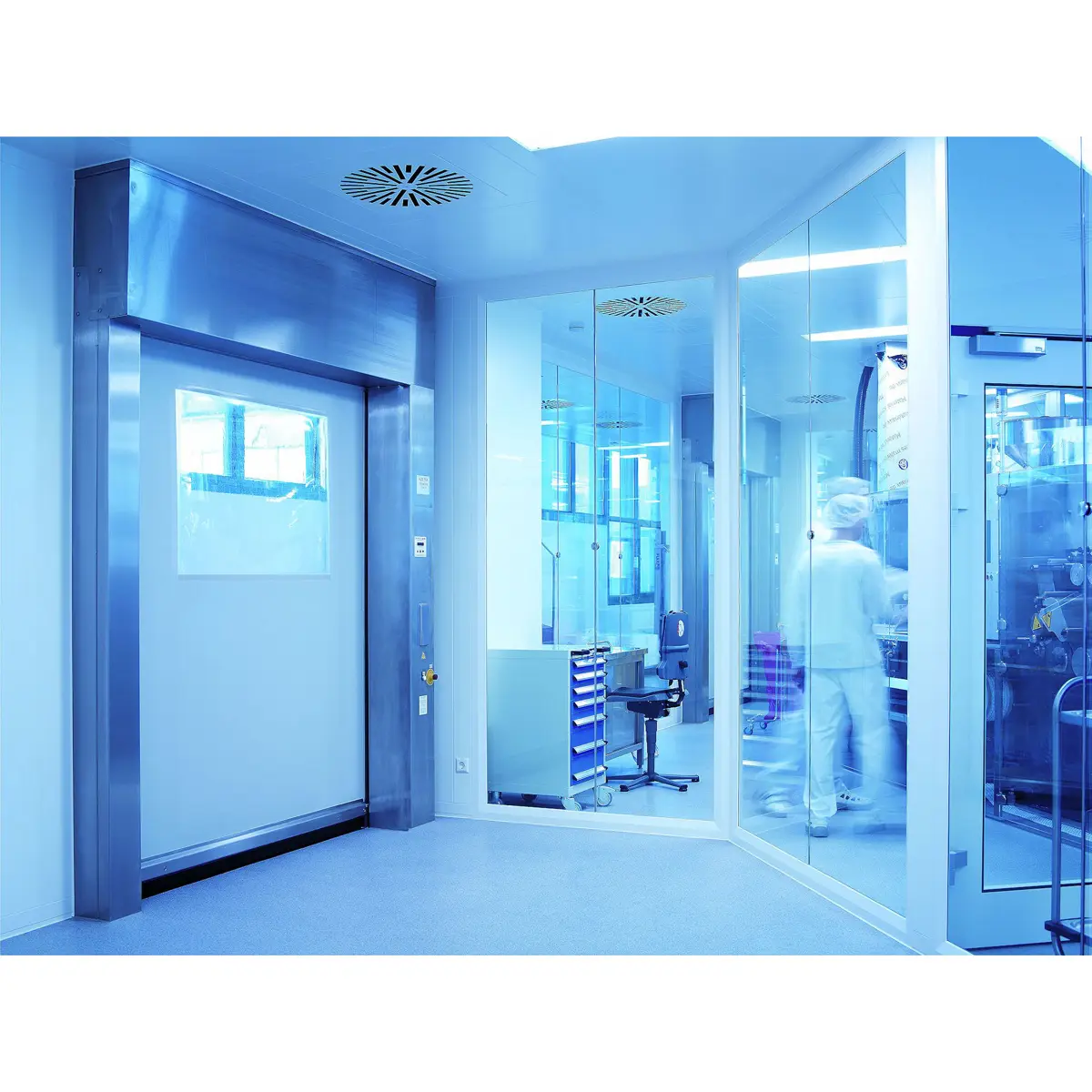

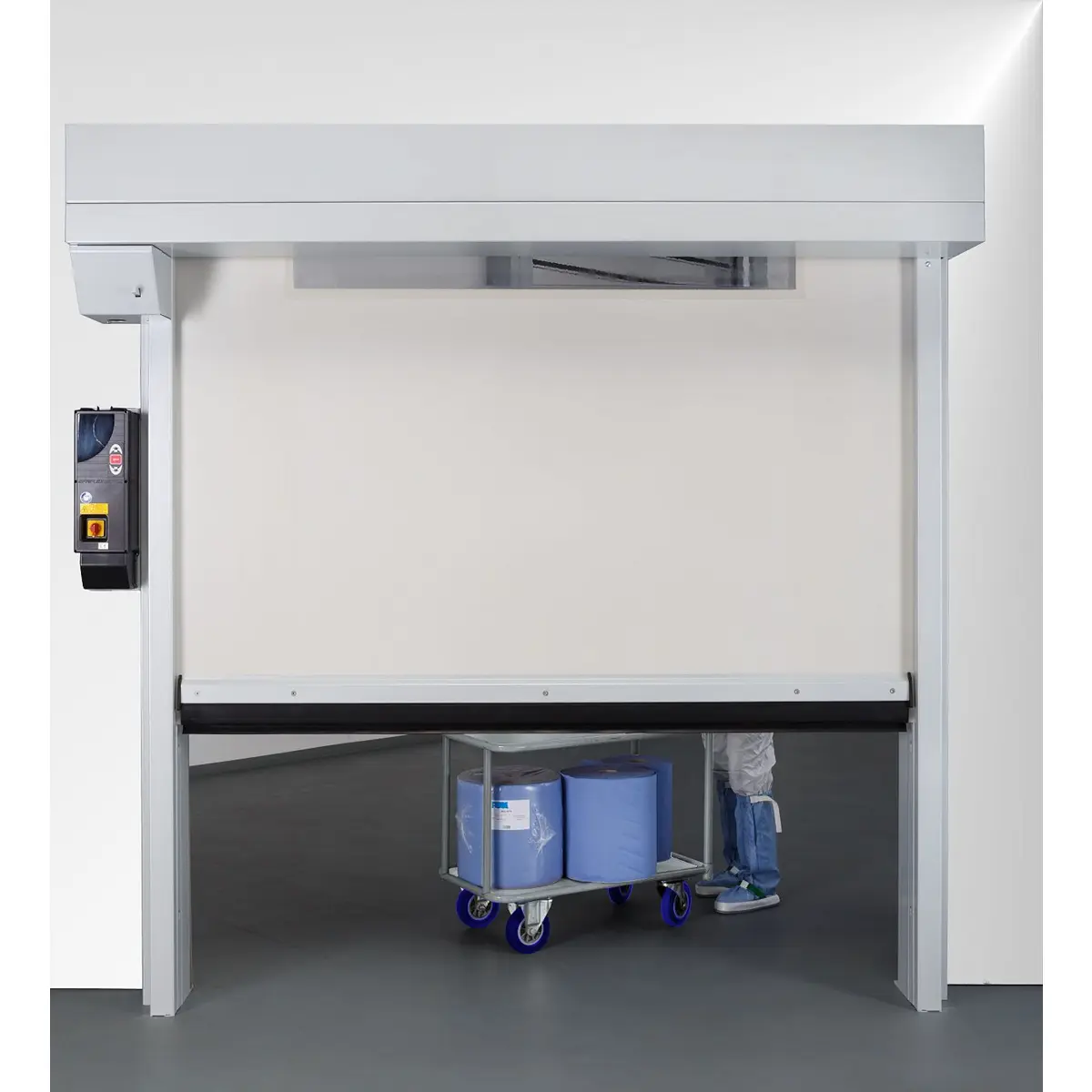

EFAFLEX EFA-SRT CR Efficient 678 — компактні рулонні ворота для чистих приміщень у зонах з обмеженим монтажним простором, де потрібна ISO Class 6 і вузька рамна конструкція. Мінімальна ширина рами і спрощений монтаж роблять цю модель зручною для конвеєрних переходів, вузьких технологічних прорізів і зон між виробничими кімнатами, де CR-C надто великий за габаритом. Нижча швидкість порівняно з CR-C є природним компромісом за компактні розміри і достатній ресурс для помірного потоку матеріалів. Для більш активного руху або більшого прорізу варто розглянути CR-C 679.
Експертна оцінка
Найпрактичніший cleanroom-варіант для вузьких проходів, конвеєрів і потоку матеріалів між виробничими зонами.
Переваги
Компактний монтаж
Вузька рамна конструкція ідеально підходить для конвеєрних переходів та прорізів з обмеженим простором.
Стандарт ISO Class 6
Забезпечує необхідний рівень чистоти для більшості чистих кімнат без переплати за надлишкові характеристики.
Оптимальний баланс
Достатній ресурс для помірного потоку матеріалів — економічне рішення для зон з базовими вимогами до трафіку.
Базова комплектація
- Поліестерне полотно TO5 (схвалено BgVV) товщиною 2 мм, papyrus white / light grey / signal grey
- Високочастотний мотор (прямий привід) / EFA-CON з інтегрованим частотним перетворювачем
- EFA-CON в окремій шафі керування / контактна захисна кромка
- Швидкість відкривання / закривання: 0,8 / 0,5 м/с
- Видимі сталеві деталі та бокова панель — порошкове фарбування згідно RAL
- Повний кожух з нахилом 15° для приводу та вала
- Механічне аварійне відкривання за допомогою кривошипа (увага: можливе лише зі сторони встановлення приводу)
Основні технічні характеристики
- Максимальна ширина: 3 000 мм
- Максимальна висота: 3 500 мм
- Максимальна швидкість полотна: 1.0 м/с
- Середня швидкість відкривання: 0.8 м/с
- Максимальна швидкість закривання: 0.5 м/с
- Клас чистого приміщення (EN ISO 14644-1): ISO Class 6
- Повітропроникність (EN 12426) при надлишковому тиску: <12 м³/м²·год (class 2)
- Повітропроникність (EN 12426) при від’ємному тиску: <50 м³/м²·год (class 0)
- Вітрове навантаження (DIN EN 12424): class 4
- Максимальний постійний перепад тиску: 30 Pa
- Кількість циклів: до 100 000 на рік
- Висота притолоки: 380 мм
- Глибина притолоки: 386 мм
- Ширина напрямної з мотором: 250 мм
- Ширина напрямної без мотора: 112 мм
Обмеження
Лише внутрішнє застосування
Менший ресурс, ніж у Premium і CR-C
Галузі застосування
- cleanroom-виробництва
- фармацевтика
- конвеєрні переходи
- матеріальні шлюзи з вузьким монтажним простором
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: — недоступно
- Клас чистого приміщення (EN ISO 14644-1): ISO Class 6
- Додаткові вимоги cleanroom-серії (VDI 2083 sheet 9.1): враховано
Нормативні класи
- Вітрове навантаження (DIN EN 12424): class 4
- Повітропроникність (EN 12426): <12 м³/м²·год (class 2) при надлишковому тиску
- Повітропроникність (EN 12426): <50 м³/м²·год (class 0) при від’ємному тиску
- Вимоги до безпечної експлуатації (DIN EN 13241-1): виконано
- Контактна кромка безпеки (DIN EN 12453): самоконтрольована
Розміри
- Ширина W мін.: 500 мм
- Ширина W макс.: 3 000 мм
- Висота H мін.: 1 100 мм
- Висота H макс.: 3 500 мм
- Ширина рами B: 75 мм
- Глибина рами T: 100 мм
Притолока та напрямні
- Висота притолоки: 380 мм
- Глибина притолоки: 386 мм
- Ширина напрямної з мотором: 250 мм
- Ширина напрямної без мотора: 112 мм
Швидкість
- Середня швидкість відкривання: 0.8 м/с
- Максимальна швидкість полотна: 1.0 м/с
- Максимальна швидкість закривання: 0.5 м/с
Конструкція рами
- Вузькі бічні рами для компактного монтажу: ТАК
- Сталеві частини з порошковим фарбуванням: ТАК
- Нержавіюча сталь: ○ опція
Полотно
- 2 мм ПВХ-покрите поліестерне полотно: ТАК
- Відповідність FDA: ТАК
- Антистатичне, без силікону: ТАК
- Вікно: ○ опція
Механіка та привід
- Балансування ваги: — відсутнє
- Аварійне механічне керування: ручна рукоятка (hand crank)
- Ресурс: до 100 000 циклів на рік
- UPS EFA-UPS: зовнішня, опція
Керування
- Розташування керування: зовнішнє
- Полікарбонатна шафа керування: 220 × 565 × 200 мм, IP65
- Підключення: 230 V / 50–60 Hz, 16 A
Пристрої безпеки
- Однопроменевий світловий бар’єр у рамі: ТАК
- Контактна кромка безпеки (DIN EN 12453): ТАК
- Кнопка emergency stop на шафі: ТАК
Текст для тендеру
ШВИДКІСНІ РУЛОННІ ВОРОТА ДЛЯ ЧИСТИХ ПРИМІЩЕНЬ, типу «EFAFLEX EFA-SRT CR Efficient 678»
Рулонні ворота з гнучким полотном і низькою повітропроникністю для безперервної промислової експлуатації в чистих приміщеннях і чистих зонах з обмеженим простором та низькими або середніми вимогами GMP.
## Технічні особливості
- Система воріт «EFAFLEX EFA-SRT CR Efficient 678» сертифікована TÜV SÜD для використання в класифікованих приміщеннях до класу ISO 6 (згідно з DIN ISO 14644) для часток розміром >= 0.1 мкм. Це забезпечує різницю тисків повітря до 30 Па з втратою повітря до 40 м³/год (залежно від розміру та сторони встановлення).
- Усі видимі частини самонесучої герметичної конструкції воріт виготовлені з порошково пофарбованої сталі, колір за вибором з палітри RAL. Особливо вузькі рами (75x100 мм) і малі розміри перемички (мін. 380 мм) дозволяють здійснювати особливо компактний монтаж. Стандартно ворота оснащені кожухом з нахилом 15°.
- Привід (електродвигун з інтегрованим редуктором, гальмом і абсолютним енкодером, клас захисту IP55) аксіально з’єднаний з валом намотування; він керується мікропроцесорною системою з частотним перетворювачем. Усі компоненти керування, включаючи мембранну клавіатуру (OPEN-STOP-CLOSE) та інформаційний дисплей, розміщені в корпусі з полікарбонату розміром 220 x 565 x 200 мм з класом захисту IP 65 поруч із воротами. Наявність абсолютного енкодера виключає потребу в ручній або автоматичній синхронізації після першого ввімкнення або після збою живлення.
- Полотно воріт (завіса): виготовлене з гнучкої поліестерної тканини товщиною 2 мм з ПВХ-покриттям (відповідає вимогам FDA, антистатичне, без силікону), яка намотується на горизонтальний оцинкований вал. Кольори завіси: papyrus white (RAL 9018), light grey (RAL 7035), signal grey (RAL 7004). Кнопки безпеки на лівому та правому краях завіси утримують її в напрямних рами.
- Захист від нещасних випадків: однопроменевий світловий бар’єр, інтегрований у раму воріт, та електрична контактна кромка безпеки з самоконтролем відповідно до DIN EN 12453. Сигнал від контактної кромки передається по радіоканалу. Кнопка аварійної зупинки стандартно встановлена на шафі керування. Аварійне відкривання воріт (наприклад, при зникненні живлення) можливе з боку монтажу за допомогою ручної рукоятки, що входить до комплекту.
- Швидкість відкривання прибл. 1.0 м/с (макс. швидкість полотна до 1.5 м/с); швидкість закривання прибл. 0.5 м/с. Підключення: 230 В / 50-60 Гц, захист 16 А.
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
