Опис

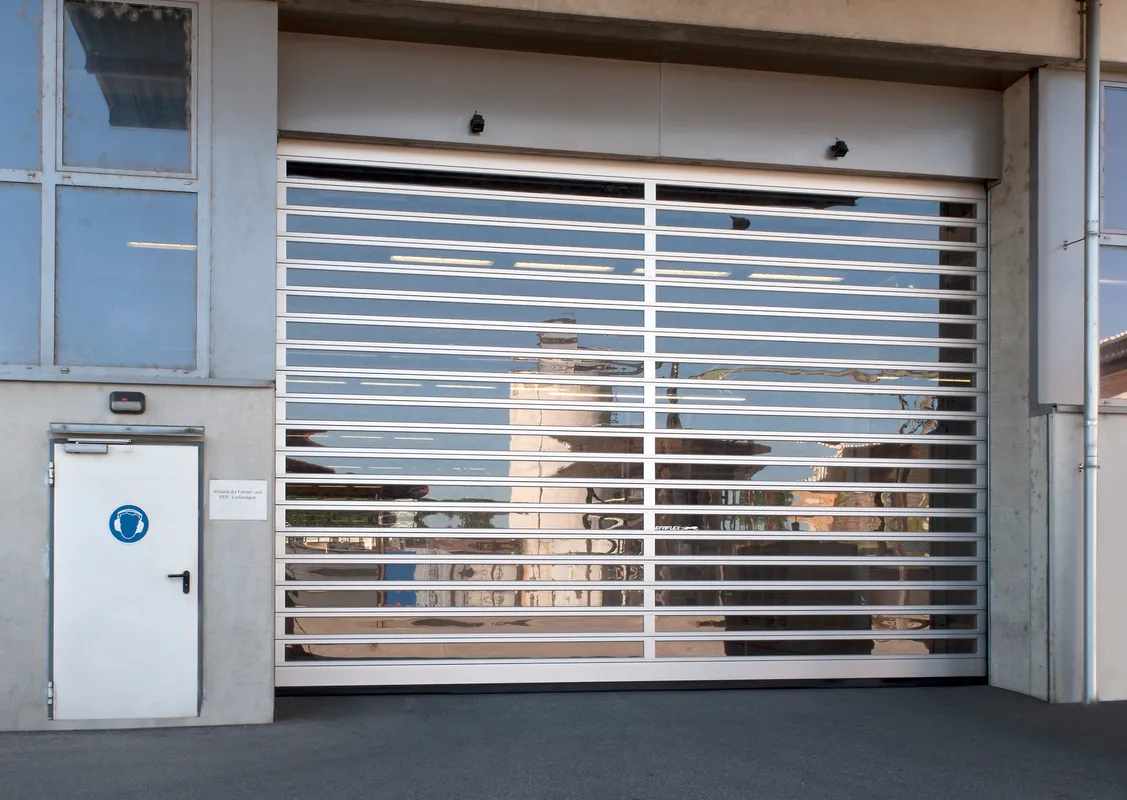

EFAFLEX EFA-STT-ÜS 247 — надширокі прозорі спіральні ворота для прорізів, де розміру S-версії вже недостатньо, але повна видимість крізь полотно однаково критична. Модель перекриває прорізи до 8 метрів у ширину — необхідні розміри для великих виробничих ангарів і термінальних воріт з активним рухом навантажувачів. Прозоре полотно забезпечує огляд по обидва боки навіть у найширших прорізах, де суцільна конструкція зробила б рух небезпечним. Порівняно з L і S версіями, швидкість у ÜS дещо нижча — це природний компроміс за суттєво збільшений габарит.
Експертна оцінка
Надширока прозора модель для об’єктів, де важливо зберегти видимість і безпечний рух через великий проріз.
Переваги
Надширокі прорізи з прозорістю
До 8 000 мм ширини при 70%+ прозорому полотні — єдина модель у лінійці STT, що закриває найбільші виробничі в’їзди.
Безпека у великому прорізі
Постійна видимість крізь акрилове полотно запобігає зіткненням навантажувачів і персоналу навіть у надширокому проході.
Промисловий ресурс
200 000 циклів на рік забезпечують надійну роботу у логістичних хабах і виробничих ангарах без зупинок на обслуговування.
Основні технічні характеристики
- Максимальна ширина: 8 000 мм
- Максимальна висота: 7 800 мм
- Максимальна швидкість полотна: 2.0 м/с
- Середня швидкість відкривання: 1.8 м/с
- Середня швидкість закривання: 0.6 м/с
- Швидкість закривання від EFA-TLG®: 0.6 м/с
- Вітрове навантаження: клас 2–4
- Опір проникненню води: клас 0
- Повітропроникність: клас 2
- Звукоізоляція: 20 дБ
- U-значення: до 6.28 W/m²K
- Кількість циклів: до 200 000 на рік
- Висота притолоки: 939 мм
- Глибина притолоки: 950 мм
- Ширина напрямної з мотором: 590 мм
- Ширина напрямної без мотора: 350 мм
Обмеження
Матеріали
Виконання конструкції з нержавіючої сталі для цієї моделі недоступне.
Варіативність безпеки
Наявність та конфігурація систем безпеки (EFA-TLG®, контактна кромка, світловий бар’єр) залежить від габаритів та обраного типу напрямних.
Галузі застосування
- великі виробничі комплекси
- логістичні хаби
- промислові прорізи з високою видимістю
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: ТАК
Нормативні класи
- Вітрове навантаження, клас (DIN EN 12424): 2–4
- Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
- Опір проникненню води (DIN EN 13241): 0
- Повітропроникність (DIN EN 13241): 2
- Звукоізоляція R_W (DIN EN 717-1): 20 дБ
- U-значення макс. (DIN EN 13241): 6.28 W/m²K
- Пожежний клас (DIN 4102): B2
Розміри
- Ширина W мін.: 1 200 мм
- Ширина W макс.: 8 000 мм
- Висота H мін.: 1 200 мм
- Висота H макс.: 7 800 мм
Притолока та напрямні
- Висота притолоки: 939 мм
- Глибина притолоки: 950 мм
- Ширина напрямної з мотором: 590 мм
- Ширина напрямної без мотора: 350 мм
Швидкість
- Максимальна швидкість полотна: 2.0 м/с
- Середня швидкість відкриття: 1.8 м/с
- Середня швидкість закриття: 0.6 м/с
- Закриття від світлової решітки EFA-TLG®: 0.6 м/с
Тип спіралі та напрямних
- Кругла спіраль: ТАК
- Овальна спіраль: — недоступно
- Low-header: — недоступно
Конструкція рами
- Оцинкована сталева рама: ТАК
- Нержавіюча сталь: — недоступно
- Порошкове фарбування RAL: ○ опція
Полотно
- EFA-CLEAR® одностінні: ТАК
- Вентиляційні ламелі EFA-VENT®: ○ опція
- Алюмінієві ламелі EFA-ALUX®: — недоступно
- Візуальна панель single-wall / double-wall: ТАК / — недоступно
- Непрозоре заповнення single-wall / double-wall: ○ / —
- Кольорове фарбування RAL (без прозорих вставок): ○ опція
Механіка та привід
- Балансування ваги: пружина
- Розрахункова кількість циклів на рік: 200 000
- Привід: електричний мотор
- Ручне блокування: ○ опція
- Аварійний режим (автоматичний після ручної активації): ТАК
Керування
- EFA-TRONIC®: — недоступно
- EFA-TRONIC® Professional: ○ опція
- Головний вимикач та плівкова клавіатура: ○ опція
Електропідключення
- Мережа 230 В / 50 Гц: ТАК
- Автоматичний вимикач: 16 A (K)
Пристрої безпеки
- Світлова решітка EFA-TLG® в лінії закриття: * залежить від полотна, напрямної та розміру
- Контактна кромка: * залежить від полотна, напрямної та розміру
- Світловий бар’єр: * залежить від полотна, напрямної та розміру
- Моніторинг зони під’їзду: ○ опція
- Зовнішня світлова решітка: ○ опція
- EFA-SCAN® рама: ○ опція
- EFA-SCAN® стовпець: ○ опція
- EFA-3D-SCAN: ○ опція
Текст для тендеру
ШВИДКІСНІ ТУРБОВОРОТА, типу «EFAFLEX EFA-STT-US 247»
Високошвидкісні турбоворота типу «EFAFLEX EFA-STT-US 247» з високопродуктивним електромеханічним приводом для безперервної промислової експлуатації.
## Технічні особливості
- Самонесучі бокові сталеві рами; сталеві частини загалом оцинковані, зі спіральним кріпленням полотна. Передача зусилля здійснюється з обох боків через синхронний вал. Для точного, плавного та тихого напрямлення шарнірних планок використовуються прецизійні роликові вузли на кулькових підшипниках. У рамах встановлено пружинний механізм розтягу відповідного розміру, який згідно з DIN EN 12604 забезпечує врівноваження ваги полотна та гарантує ручне відкривання воріт (наприклад, при зникненні живлення).
- Полотно воріт: виготовлене з двох зовнішніх напрямних з анодованого алюмінію та центральної секції з прозорого одношарового акрилового скла. Видима площа полотна має становити щонайменше 70%, при цьому має бути забезпечена постійна прозорість.
- Спіральний короб: дискова напрямна повністю безконтактного типу — для малозношуваної та малошумної роботи.
- Високочастотний мотор-редуктор with гальмом, індуктивними безконтактними датчиками та електронним контролем кінцевих положень (без механічних кінцевих вимикачів).
- Швидкість відкривання до 2.5 м/с; швидкість закривання до 1.0 м/с.
- EFA-TRONIC® з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP65), підключення живлення 230V/400V, 50 Гц — на об’єкті.
## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, до Class 4
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
