Опис

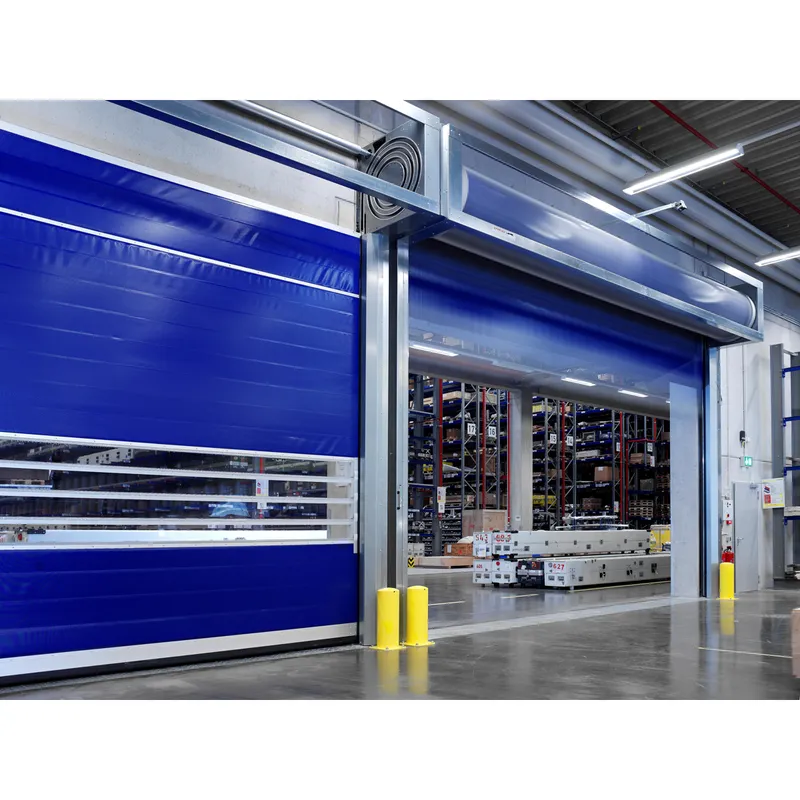

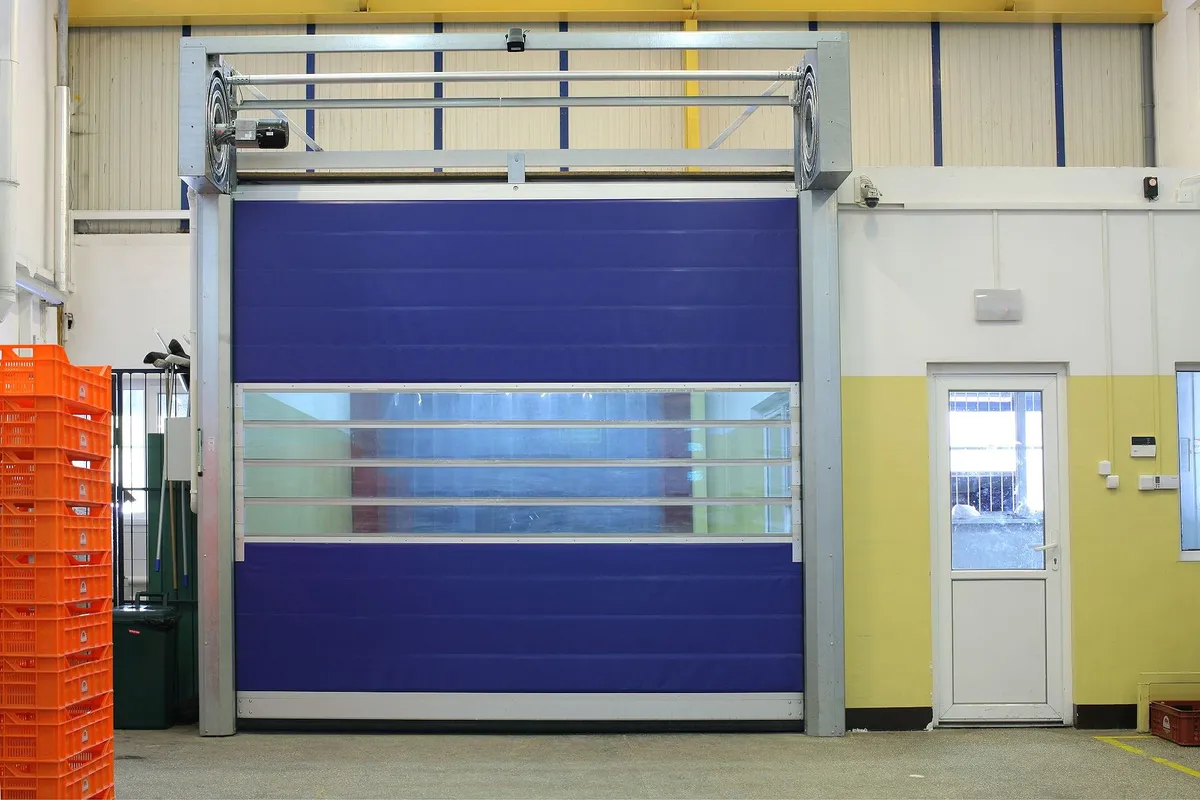

EFAFLEX EFA-STR-S 251 — ширша рулонна модель із гнучким ПВХ-полотном для великих виробничих і логістичних прорізів, де стандартна ширина STR-L вже недостатня. Прорізи до 7 метрів — типові для проходів між ангарами, великими виробничими цехами або у терміналах вантажних автомобілів, і ця модель закриває саме такі завдання. Гнучке намотування на вал робить конструкцію компактнішою, ніж SST-S при аналогічній ширині, якщо теплоізоляція не вимагається. Як і L-версія, ця модель не утеплена — для збереження тепла потрібні серії зі сталевим або ізольованим полотном.
Експертна оцінка
Оптимальний вибір для широких інтенсивних прорізів, де спіральна модель не є обов’язковою.
Переваги
Широкий проріз — одна модель
Прорізи до 7 000 мм без збільшення кількості секцій — оптимально для великих складських і виробничих воріт.
Висока швидкість для S-розміру
До 3.2 м/с при ширині понад 5 метрів — продуктивність не поступається вужчим моделям серії.
Компактна рулонна конструкція
Полотно намотується на вал, а не у спіраль — менше місця над прорізом порівняно з ламельними серіями STT/SST.
Базова комплектація
- Полотно воріт — зносостійке ПВХ-полотно
- Привід — електромотор, 230 / 400 В / 50 Гц
- Блок керування — EFA-TRONIC®
- Безпека — контактна кромка, світловий бар’єр
Основні технічні характеристики
- Максимальна ширина: 7 000 мм
- Максимальна висота: 6 000 мм
- Максимальна швидкість полотна: 3.2 м/с
- Середня швидкість відкривання: 2.8 м/с
- Середня швидкість закривання: 0.75 м/с
- Швидкість закривання від EFA-TLG®: 1.0 м/с
- Вітрове навантаження: клас 2–3
- Опір проникненню води: клас 0
- Повітропроникність: клас 1
- Звукоізоляція: 12 дБ
- U-значення: до 5.95 W/m²K
- Кількість циклів: до 200 000 на рік
- Висота притолоки: 950 мм
- Глибина притолоки: 930 мм
- Ширина напрямної з мотором: 305 мм
- Ширина напрямної без мотора: 240 мм
Обмеження
Системи безпеки
Світлова решітка EFA-TLG® входить у стандартну комплектацію виключно для конструкцій шириною понад 5 000 мм.
Тип напрямної
Конструкція підтримує лише стандартну круглу напрямну (монтаж low-header або овальна спіраль недоступні).
Галузі застосування
- широкі логістичні коридори
- внутрішня промислова логістика
- транспортні шлюзи
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: ○ залежно від конфігурації
Нормативні класи
- Вітрове навантаження, клас (DIN EN 12424): 2–3
- Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
- Опір проникненню води (DIN EN 13241): 0
- Повітропроникність (DIN EN 13241): 1
- Звукоізоляція R_W (DIN EN 717-1): 12 дБ
- U-значення макс. (DIN EN 13241): 5.95 W/m²K
- Пожежний клас (DIN 4102): B2
Розміри
- Ширина W мін.: 1 200 мм
- Ширина W макс.: 7 000 мм
- Висота H мін.: 1 200 мм
- Висота H макс.: 6 000 мм
Притолока та напрямні
- Висота притолоки: 950 мм
- Глибина притолоки: 930 мм
- Ширина напрямної з мотором: 305 мм
- Ширина напрямної без мотора: 240 мм
Швидкість
- Максимальна швидкість полотна: 3.2 м/с
- Середня швидкість відкриття: 2.8 м/с
- Середня швидкість закриття: 0.75 м/с
- Закриття від світлової решітки EFA-TLG®: 1.0 м/с
Тип спіралі та напрямних
- Кругла спіраль: ТАК
- Low-header: — недоступно
Конструкція рами
- Оцинкована сталева рама: ТАК
- Нержавіюча сталь: ○ опція
- Порошкове фарбування RAL: ○ опція
Полотно
- Гнучка тканина з прозорими/непрозорими секціями: ○ / ТАК
Механіка та привід
- Балансування ваги: пружина
- Розрахункова кількість циклів на рік: 200 000
- Привід: електричний мотор
- Аварійний режим (автоматичний після ручної активації): ТАК
Керування
- EFA-TRONIC®: ТАК
- EFA-TRONIC® Light: — недоступно
- EFA-TRONIC® Professional: ○ опція
- Головний вимикач та плівкова клавіатура: ○ опція
Електропідключення
- Мережа 230 В / 50 Гц: ТАК
- Мережа 400 В / 50 Гц: ТАК
- Автоматичний вимикач: 16 A (K)
Пристрої безпеки
- Світлова решітка EFA-TLG® в лінії закриття: (*) стандартно для W > 5 000 мм
- Контактна кромка: ТАК
- Світловий бар’єр: ТАК
- Моніторинг зони під’їзду: ○ опція
- Зовнішня світлова решітка: ○ опція
- EFA-SCAN® рама: ○ опція
- EFA-SCAN® стовпець: ○ опція
- EFA-3D-SCAN: ○ опція
Текст для тендеру
ШВИДКІСНІ ТУРБОРУЛОННІ ВОРОТА, типу «EFAFLEX EFA-STR-S 251»
Швидкісні турбоворота типу «EFAFLEX EFA-STR-S 251» з високопродуктивним електромеханічним приводом для безперервної промислової експлуатації.
## Технічні особливості
- Самонесучі бокові сталеві рами; сталеві деталі загалом оцинковані, зі спіральним кріпленням полотна. Передача зусилля здійснюється з обох боків через синхронний вал. Прецизійні роликові вузли на кулькових підшипниках забезпечують точне, плавне й тихе напрямлення, а пружинний механізм компенсує вагу полотна відповідно до DIN EN 12604 та забезпечує ручне відкривання у разі зникнення живлення.
- Полотно воріт: зносостійке одностінне ПВХ-полотно, що рухається вгору або вниз за рахунок тертя. Чотири стандартизовані сегментні поля з’єднані в окремі модулі, які можна швидко та легко замінювати. Доступні кольори полотна: blue, red, yellow та grey. Прозора оглядова вставка номінальною висотою близько 900 мм доступна на запит без додаткової оплати. Полотно точно спрямовується з боків для запобігання поздовжньому розтягуванню. Анодовані алюмінієві профілі підсилюють полотно.
- Спіральний короб: дискова напрямна повністю безконтактного типу — для малозношуваної та малошумної роботи.
- Високочастотний мотор-редуктор з гальмом, індуктивними безконтактними датчиками та електронним контролем кінцевих положень без механічних кінцевих вимикачів.
- Швидкість відкривання до 3.6 м/с; швидкість закривання до 1.0 м/с.
- EFA-TRONIC® з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP65), підключення живлення 230V, 50 Hz — на об’єкті.
## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, до Class 3
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
