Опис

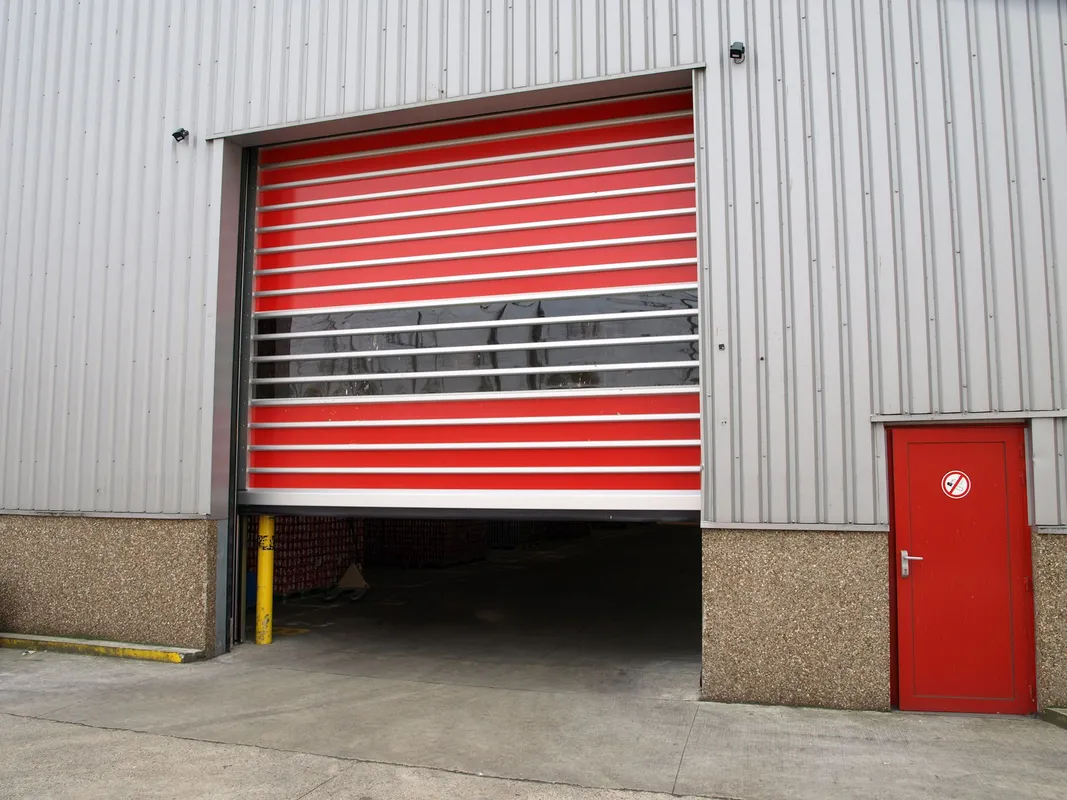

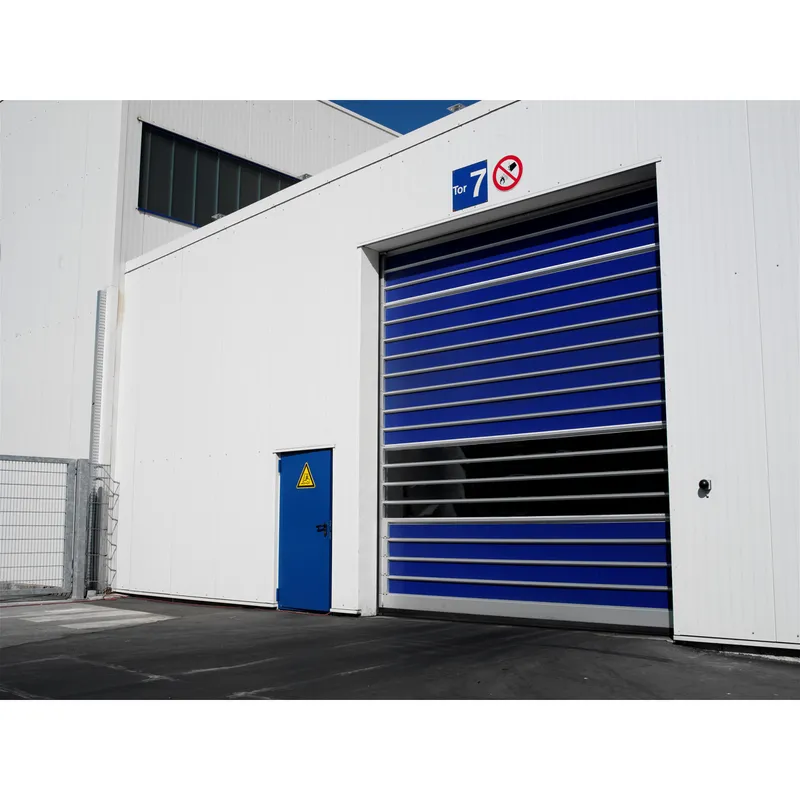

EFAFLEX EFA-STR-L N 256 — рулонні швидкісні ворота у low-header виконанні для прорізів з обмеженим простором над перемичкою. Барабан намотування розміщений збоку від прорізу — це дозволяє монтаж у будівлях, де стандартна конструкція STR фізично не вміщується вгорі. Підходить для виробничих і складських прорізів у реконструйованих або обмежених будівлях, де потрібна висока швидкість відкривання без демонтажу конструкцій. Ресурс у low-header конфігурації нижчий ніж у стандартного STR — для дуже інтенсивних об’єктів це варто враховувати при виборі.
Експертна оцінка
Потужний low-header варіант швидкісних рулонних воріт для широких прорізів і обмеженого монтажного простору.
Переваги
Монтаж без демонтажу
Барабан розміщено збоку від прорізу — встановлення у реконструйованих будівлях з низькою перемичкою без зміни конструкцій.
Широкий охоплений проріз
Ширина до 7 000 мм — для великих виробничих і складських воріт, де стандартна STR-L вже не підходить за розміром.
Висока швидкість
До 3.2 м/с у low-header конфігурації — не втрачаєте швидкодію при збереженні компактності монтажу.
Базова комплектація
- Полотно воріт — зносостійке ПВХ-полотно
- Привід — електромотор, 230 / 400 В / 50 Гц
- Блок керування — EFA-TRONIC®
- Безпека — контактна кромка, світловий бар’єр
Основні технічні характеристики
- Максимальна ширина: 7 000 мм
- Максимальна висота: 5 000 мм
- Максимальна швидкість полотна: 3.2 м/с
- Вітрове навантаження: клас 2–3
- Опір проникненню води: npd
- Повітропроникність: npd
- Звукоізоляція: 12 дБ
- U-значення: до 6.1 W/m²K
- Кількість циклів: до 120 000 на рік
- Висота притолоки: 350 мм
- Ширина напрямної з мотором: 300 мм
- Ширина напрямної без мотора: 240 мм
Обмеження
Системи безпеки
Світлова решітка EFA-TLG® постачається у стандартній комплектації лише для воріт шириною понад 5 000 мм.
Динаміка відкривання
Через низькопотолочну конфігурацію (low-header) середні швидкості роботи не нормуються і залежать від габаритів.
Галузі застосування
- low-header прорізи
- виробничі зони
- внутрішня логістика
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: ○ залежно від конфігурації
Нормативні класи
- Вітрове навантаження, клас (DIN EN 12424): 2–3
- Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
- Опір проникненню води (DIN EN 13241): npd
- Повітропроникність (DIN EN 13241): npd
- Звукоізоляція R_W (DIN EN 717-1): 12 дБ
- U-значення макс. (DIN EN 13241): 6.1 W/m²K
- Пожежний клас (DIN 4102): B2
Розміри
- Ширина W мін.: 1 200 мм
- Ширина W макс.: 7 000 мм
- Висота H мін.: 1 200 мм
- Висота H макс.: 5 000 мм
Притолока та напрямні
- Висота притолоки: 350 мм
- Глибина притолоки: — н/д
- Ширина напрямної з мотором: 300 мм
- Ширина напрямної без мотора: 240 мм
Швидкість
- Максимальна швидкість полотна: 3.2 м/с
- Середня швидкість відкриття: — недоступно
- Середня швидкість закриття: — недоступно
- Закриття від світлової решітки EFA-TLG®: — недоступно
Тип спіралі та напрямних
- Кругла спіраль: — недоступно
- Low-header: ТАК
Конструкція рами
- Оцинкована сталева рама: ТАК
- Нержавіюча сталь: ○ опція
- Порошкове фарбування RAL: ○ опція
Полотно
- Гнучка тканина з прозорими/непрозорими секціями: ○ / ТАК
Механіка та привід
- Балансування ваги: пружина
- Розрахункова кількість циклів на рік: 120 000
- Привід: електричний мотор
- Аварійний режим (автоматичний після ручної активації): ТАК
Керування
- EFA-TRONIC®: ТАК
- EFA-TRONIC® Light: — недоступно
- EFA-TRONIC® Professional: ○ опція
- Головний вимикач та плівкова клавіатура: ○ опція
Електропідключення
- Мережа 230 В / 50 Гц: ТАК
- Мережа 400 В / 50 Гц: ТАК
- Автоматичний вимикач: 16 A (K)
Пристрої безпеки
- Світлова решітка EFA-TLG® в лінії закриття: ○ опція
- Контактна кромка: ТАК
- Світловий бар’єр: ТАК
- Моніторинг зони під’їзду: ○ опція
- Зовнішня світлова решітка: ○ опція
- EFA-SCAN® рама: ○ опція
- EFA-SCAN® стовпець: ○ опція
- EFA-3D-SCAN: ○ опція
Текст для тендеру
ШВИДКІСНІ ТУРБО-ВОРОТА типу «EFA-STR», розмір STR L-N Low-header
Виробник: EFAFLEX Tor- und Sicherheitssystem GmbH & Co. KG
Швидкісні турбо-ворота з електромеханічним високопродуктивним приводом
для об'єктів з обмеженою висотою перемички.
ТЕХНІЧНІ ОСОБЛИВОСТІ
- Самонесучі бокові сталеві рами з оцинкованими компонентами та
синхронним валом
- Полотно з одношарового зносостійкого ПВХ; модульна сегментна конструкція
- Low-header конфігурація для економії монтажного простору
- Безконтактне спіральне напрямлення та керування EFA-TRONIC®
ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ (для конфігурації STR L-N)
- Максимальна швидкість полотна: 3.2 м/с
- Стійкість до вітрового навантаження: до класу 3
- Ресурс: до 120 000 циклів на рік
РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина: 7 000 мм
- Висота: 5 000 мм
