Опис

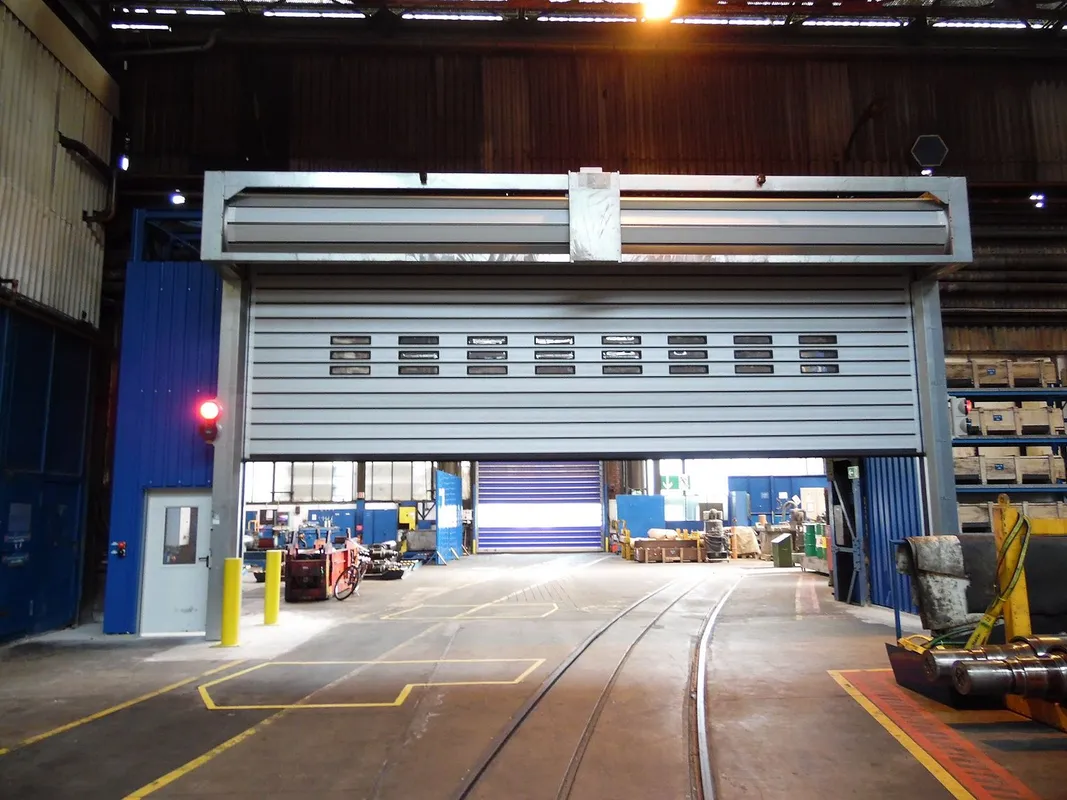

EFAFLEX EFA-SST-XXL Premium 305 — екстраформатні спіральні ворота для виняткових прорізів заввишки до 12 і шириною до 10 метрів, де одним полотном потрібно перекрити великий отвір. Це нішева модель для ангарів, суднобудування, аерокосмічних та важкопромислових об’єктів, де звичайні ворота неприйнятні за габаритами. Ізоловане сталеве полотно EFA-THERM® підтримує базовий тепловий бар’єр навіть у такому масштабі. Кожна установка — індивідуальний проект, оскільки конструкція, кріплення і приводне рішення розраховуються під конкретний проріз і умови.
Експертна оцінка
Нішеве рішення для надвеликих промислових отворів, де потрібно перекрити виняткові розміри одним полотном.
Переваги
Екстремальні габарити
Унікальна можливість перекрити отвори до 10×12 метрів одним рухомим полотном для важкої промисловості.
Теплоізоляція EFA-THERM®
Зберігає базовий тепловий контур величезних цехів і ангарів, значно оптимізуючи витрати на опалення.
Індивідуальне проектування
Кожні ворота розробляються як окремий інженерний проект з урахуванням специфіки конкретної будівлі.
Базова комплектація
- Полотно воріт — ізольовані ламелі EFA-THERM® (оцинкована сталь)
- Привід — електромотор, 400 В / 50 Гц
- Блок керування — EFA-TRONIC®
- Безпека — світлова решітка EFA-TLG® в лінії закриття
Основні технічні характеристики
- Максимальна ширина: 10 000 мм
- Максимальна висота: 12 000 мм
- Максимальна швидкість полотна: 0.5 м/с
- Середня швидкість відкривання: 0.5 м/с
- Швидкість закривання від EFA-TLG®: 0.3 м/с
- Вітрове навантаження: клас 2–4
- Опір проникненню води: клас 1
- Повітропроникність: клас 3
- Звукоізоляція: 26 дБ
- U-значення: до 0.54 W/m²K
- Кількість циклів: до 100 000 на рік
- Висота притолоки: 1300 мм
- Глибина притолоки: 1248 мм
- Ширина напрямної з мотором: 550 мм
- Ширина напрямної без мотора: 550 мм
Обмеження
Комплектація безпеки
Стандартна контактна кромка та світловий бар’єр недоступні. Вимоги безпеки забезпечуються індивідуальними рішеннями для надгабаритних об’єктів.
Динаміка відкривання
Через екстремальні розміри та масу полотна, робоча швидкість воріт є нижчою порівняно зі стандартними моделями Premium-серії.
Галузі застосування
- великі ангари
- інфраструктурні об’єкти
- промислові корпуси з надвисокими прорізами
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: ТАК
Нормативні класи
- Вітрове навантаження, клас (DIN EN 12424): 2–4
- Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
- Опір проникненню води (DIN EN 13241): 1
- Повітропроникність (DIN EN 13241): 3
- Звукоізоляція R_W (DIN EN 717-1): 26 дБ
- U-значення макс. (DIN EN 13241): 0.54 W/m²K
- Пожежний клас (DIN 4102): B2
Розміри
- Ширина W мін.: 3 500 мм
- Ширина W макс.: 10 000 мм
- Висота H мін.: 2 000 мм
- Висота H макс.: 12 000 мм
Притолока та напрямні
- Висота притолоки: 1300 мм
- Глибина притолоки: 1248 мм
- Ширина напрямної з мотором: 550 мм
- Ширина напрямної без мотора: 550 мм
Швидкість
- Максимальна швидкість полотна: 0.5 м/с
- Середня швидкість відкриття: 0.5 м/с
- Середня швидкість закриття: — недоступно
- Закриття від світлової решітки EFA-TLG®: 0.3 м/с
Тип спіралі та напрямних
- Кругла спіраль: ТАК
- Овальна спіраль: — недоступно
- Low-header: — недоступно
Конструкція рами
- Оцинкована сталева рама: ТАК
- Нержавіюча сталь: — недоступно
- Порошкове фарбування RAL: ○ опція
Полотно
- Ламелі EFA-THERM® (оцинкована сталь) ізольовані/фарбовані: ТАК
- EFA-CLEAR® двостінні термороз’єднані: ○ опція
- EFA-CLEAR® одностінні: — недоступно
- Вентиляційні ламелі EFA-VENT®: — недоступно
- Алюмінієві ламелі EFA-ALUX®: — недоступно
- Кольорове фарбування RAL (без прозорих вставок): ○ опція
Механіка та привід
- Балансування ваги: пружина
- Розрахункова кількість циклів на рік: 100 000
- Привід: електричний мотор
- Ручне блокування: ТАК
- Аварійний режим (автоматичний після ручної активації): ТАК
Керування
- EFA-TRONIC®: ТАК
- EFA-TRONIC® Light: — недоступно
- EFA-TRONIC® Professional: ○ опція
- Головний вимикач та плівкова клавіатура: ○ опція
Електропідключення
- Мережа 230 В / 50 Гц: — недоступно
- Мережа 400 В / 50 Гц: ТАК
- Автоматичний вимикач: 16 A (K)
Пристрої безпеки
- Світлова решітка EFA-TLG® в лінії закриття: ТАК
- Контактна кромка: — недоступно
- Світловий бар’єр: — недоступно
- Моніторинг зони під’їзду: ○ опція
- Зовнішня світлова решітка: ○ опція
- EFA-SCAN® рама: ○ опція
- EFA-SCAN® стовпець: ○ опція
- EFA-3D-SCAN: ○ опція
Текст для тендеру
ШВИДКІСНІ СПІРАЛЬНІ ВОРОТА типу «EFA-SST Premium», розмір Premium XXL
Виробник: EFAFLEX Tor- und Sicherheitssystem GmbH & Co. KG
Швидкісні спіральні ворота з електромеханічним високопродуктивним приводом
для надвеликих прорізів промислового призначення.
ТЕХНІЧНІ ОСОБЛИВОСТІ
- Самонесучі оцинковані сталеві рами зі спіральним напрямленням полотна
- Полотно з двостінних термороз'єднаних утеплених ламелей EFA-THERM® (оцинкована сталь)
- Безконтактне спіральне напрямлення для тихої та малозношуваної роботи
- Керування EFA-TRONIC® з інтегрованим частотним перетворювачем
ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ (для конфігурації Premium XXL)
- Максимальна швидкість полотна: 0.5 м/с
- Стійкість до вітрового навантаження: до класу 4
- Звукоізоляція: до 26 дБ
- Теплоізоляція: до 1.52 W/m²K
- Ресурс: до 100 000 циклів на рік
РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина: 10 000 мм
- Висота: 12 000 мм
