Опис

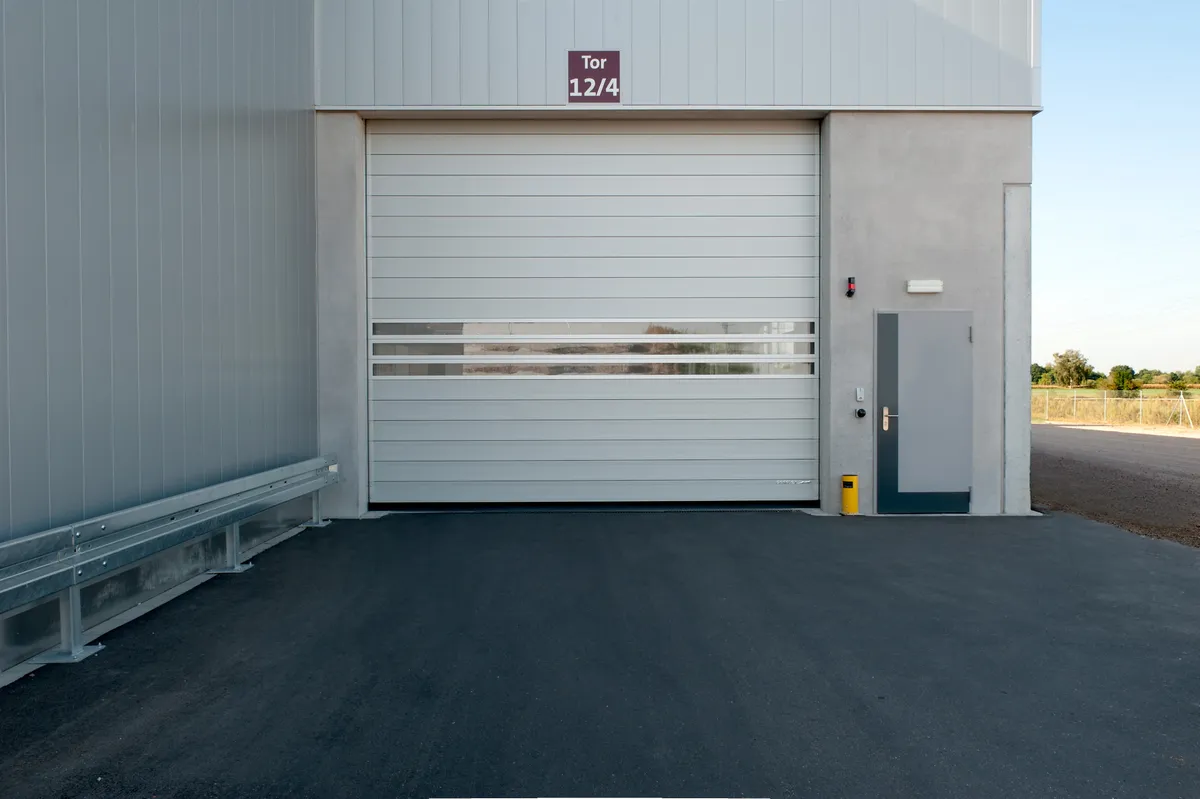

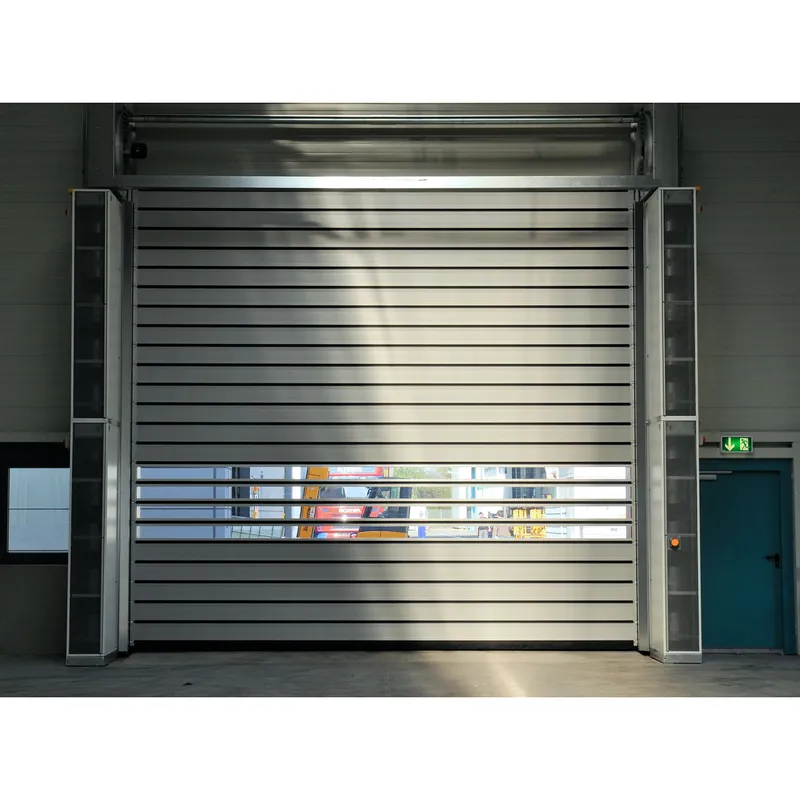

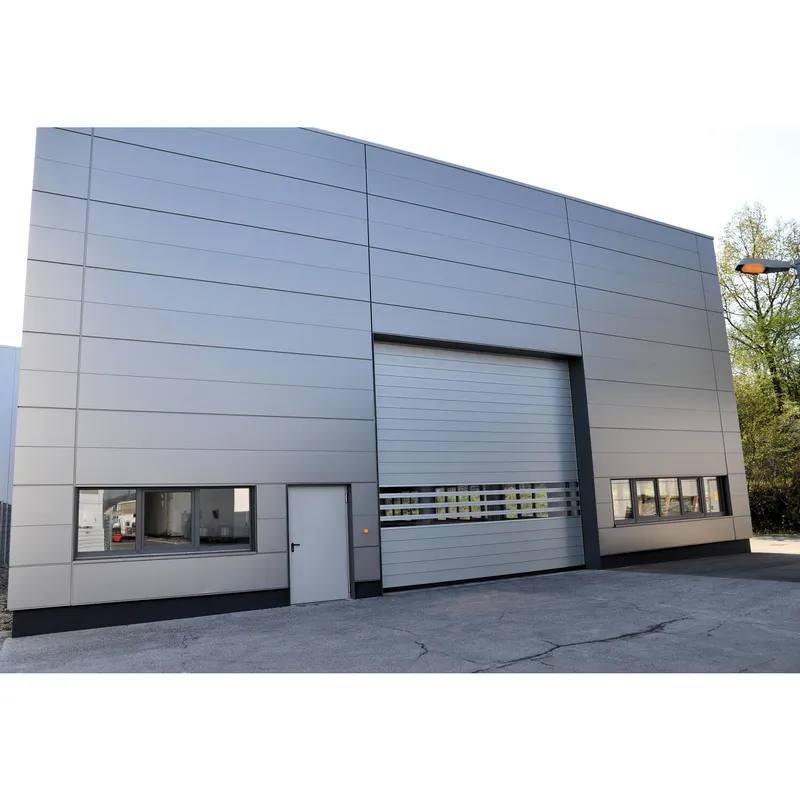

EFAFLEX EFA-SST-ÜS Premium 262 — надширока преміальна модель з ізольованим сталевим полотном для прорізів, що виходять за межі стандартних S-розмірів. Призначена для великих логістичних і виробничих об’єктів, де потрібне поєднання значного габариту, хорошої теплоізоляції та рекордного ресурсу. Ізольовані ламелі EFA-THERM® підтримують тепловий бар’єр навіть у дуже широкому прорізі до 8×8 метрів. Важливо: для цієї моделі недоступні прозорі одностінні ламелі, вентиляційні EFA-VENT® та алюмінієвий варіант полотна — лише сталь з ізоляцією.
Експертна оцінка
Найбільш габаритний преміальний формат для об’єктів, де звичайні спіральні ворота вже замалі.
Переваги
Надширокі прорізи
Перекриває в’їзди шириною до 8 метрів — ідеальне рішення для габаритного транспорту і великих логістичних хабів.
Збереження тепла
Ізольовані ламелі EFA-THERM® підтримують тепловий бар’єр навіть у дуже великих отворах, скорочуючи енерговитрати.
Максимальна надійність
Ресурс до 250 000 циклів на рік гарантує довговічну і безперебійну роботу масивної конструкції.
Базова комплектація
- Полотно воріт — ізольовані ламелі EFA-THERM® (оцинкована сталь)
- Привід — електромотор, 230 В / 50 Гц
- Блок керування — EFA-TRONIC®
- Безпека — світлова решітка EFA-TLG® в лінії закриття
Основні технічні характеристики
- Максимальна ширина: 8 000 мм
- Максимальна висота: 8 000 мм
- Максимальна швидкість полотна: 1.2 м/с
- Середня швидкість відкривання: 1.0 м/с
- Швидкість закривання від EFA-TLG®: 0.8 м/с
- Вітрове навантаження: клас 2–4
- Опір проникненню води: клас 3
- Повітропроникність: клас 3
- Звукоізоляція: 26 дБ
- U-значення: до 0.66 W/m²K
- Кількість циклів: до 250 000 на рік
- Висота притолоки: 1275 мм
- Глибина притолоки: 1295 мм
- Ширина напрямної з мотором: 590 мм
- Ширина напрямної без мотора: 350 мм
Обмеження
Обмеження полотна
Встановлення прозорих одностінних ламелей, вентиляційних секцій EFA-VENT® або профілів EFA-ALUX® для цієї моделі не передбачено.
Комплектація безпеки
Враховуючи специфіку моделі, використання контактної кромки безпеки та базового світлового бар’єра недоступне. Рекомендується застосування EFA-TLG®.
Галузі застосування
- ангари
- великі виробничі корпуси
- важка промисловість
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: ТАК
Нормативні класи
- Вітрове навантаження, клас (DIN EN 12424): 2–4
- Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
- Опір проникненню води (DIN EN 13241): 3
- Повітропроникність (DIN EN 13241): 3
- Звукоізоляція R_W (DIN EN 717-1): 26 дБ
- U-значення макс. (DIN EN 13241): 0.66 W/m²K
- Пожежний клас (DIN 4102): B2
Розміри
- Ширина W мін.: 2 000 мм
- Ширина W макс.: 8 000 мм
- Висота H мін.: 1 950 мм
- Висота H макс.: 8 000 мм
Притолока та напрямні
- Висота притолоки: 1275 мм
- Глибина притолоки: 1295 мм
- Ширина напрямної з мотором: 590 мм
- Ширина напрямної без мотора: 350 мм
Швидкість
- Максимальна швидкість полотна: 1.2 м/с
- Середня швидкість відкриття: 1.0 м/с
- Середня швидкість закриття: — недоступно
- Закриття від світлової решітки EFA-TLG®: 0.8 м/с
Тип спіралі та напрямних
- Кругла спіраль: ТАК
- Овальна спіраль: — недоступно
- Low-header: — недоступно
Конструкція рами
- Оцинкована сталева рама: ТАК
- Нержавіюча сталь: — недоступно
- Порошкове фарбування RAL: ○ опція
Полотно
- Ламелі EFA-THERM® (оцинкована сталь) ізольовані/фарбовані: ТАК
- EFA-CLEAR® двостінні термороз’єднані: ○ опція
- EFA-CLEAR® одностінні: — недоступно
- Вентиляційні ламелі EFA-VENT®: — недоступно
- Алюмінієві ламелі EFA-ALUX®: — недоступно
- Кольорове фарбування RAL (без прозорих вставок): ○ опція
Механіка та привід
- Балансування ваги: пружина
- Розрахункова кількість циклів на рік: 250 000
- Привід: електричний мотор
- Ручне блокування: ТАК
- Аварійний режим (автоматичний після ручної активації): ТАК
Керування
- EFA-TRONIC®: ТАК
- EFA-TRONIC® Light: — недоступно
- EFA-TRONIC® Professional: ○ опція
- Головний вимикач та плівкова клавіатура: ○ опція
Електропідключення
- Мережа 230 В / 50 Гц: ТАК
- Мережа 400 В / 50 Гц: ○ опція
- Автоматичний вимикач: 16 A (K)
Пристрої безпеки
- Світлова решітка EFA-TLG® в лінії закриття: ТАК
- Контактна кромка: — недоступно
- Світловий бар’єр: — недоступно
- Моніторинг зони під’їзду: ○ опція
- Зовнішня світлова решітка: ○ опція
- EFA-SCAN® рама: ○ опція
- EFA-SCAN® стовпець: ○ опція
- EFA-3D-SCAN: ○ опція
Текст для тендеру
ШВИДКІСНІ СПІРАЛЬНІ ВОРОТА типу «EFA-SST Premium», розмір Premium ÜS
Виробник: EFAFLEX Tor- und Sicherheitssystem GmbH & Co. KG
Швидкісні спіральні ворота з електромеханічним високопродуктивним приводом
для великих прорізів та інтенсивної промислової експлуатації.
ТЕХНІЧНІ ОСОБЛИВОСТІ
- Самонесучі оцинковані сталеві рами зі спіральним напрямленням полотна
- Полотно з двостінних термороз'єднаних утеплених ламелей EFA-THERM® (оцинкована сталь)
- Синхронний вал та безконтактне напрямлення ламелей для тихої роботи
- Керування EFA-TRONIC® з інтегрованим частотним перетворювачем
ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ (для конфігурації Premium ÜS)
- Максимальна швидкість полотна: 1.2 м/с
- Стійкість до вітрового навантаження: до класу 4
- Звукоізоляція: до 26 дБ
- Теплоізоляція: до 1.52 W/m²K
- Ресурс: до 250 000 циклів на рік
РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина: 8 000 мм
- Висота: 8 000 мм
Документація
Каталоги
Datasheets
Креслення
BIM моделі
Archicad
- Основна BIM-модель для Archicad — EFA-SST-US-Premium-262R10.gsm
- Файл макросів для Archicad — EFA-macros.lcf
