Опис

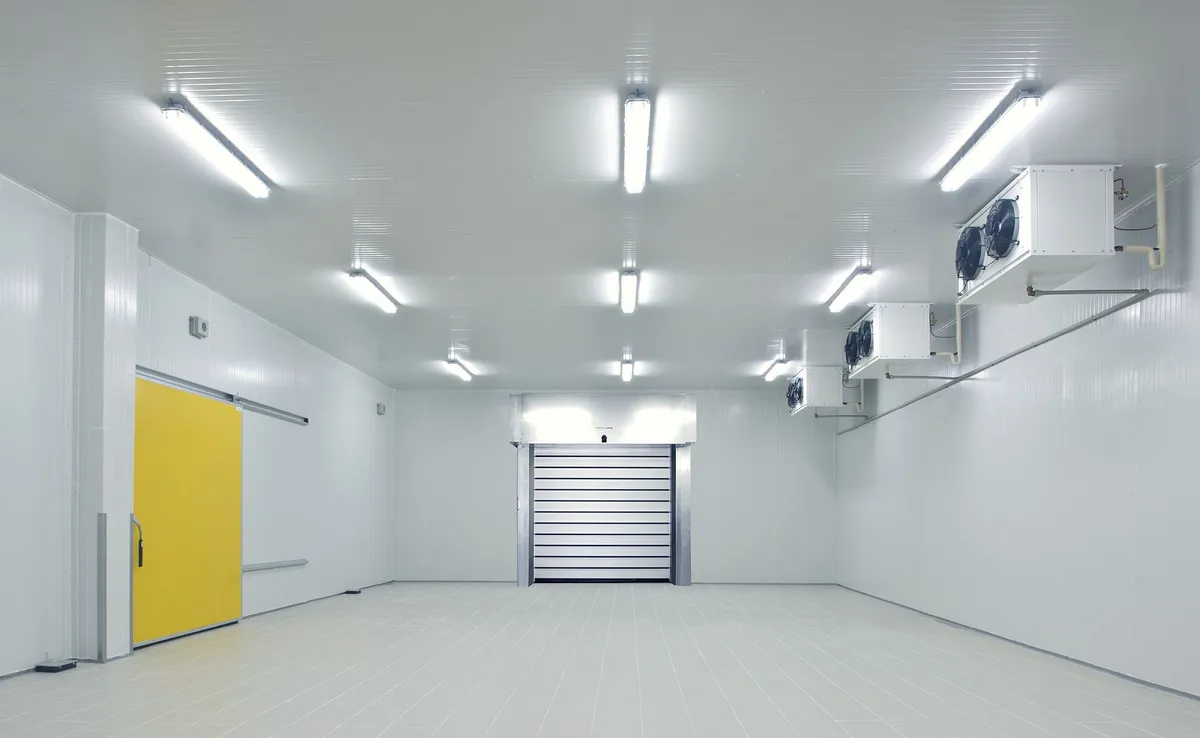

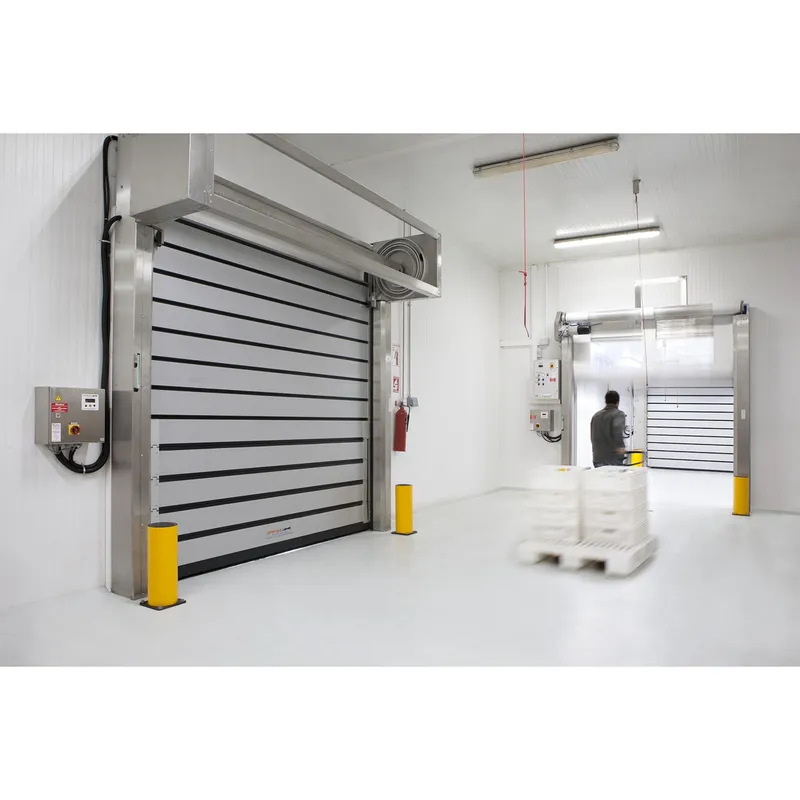

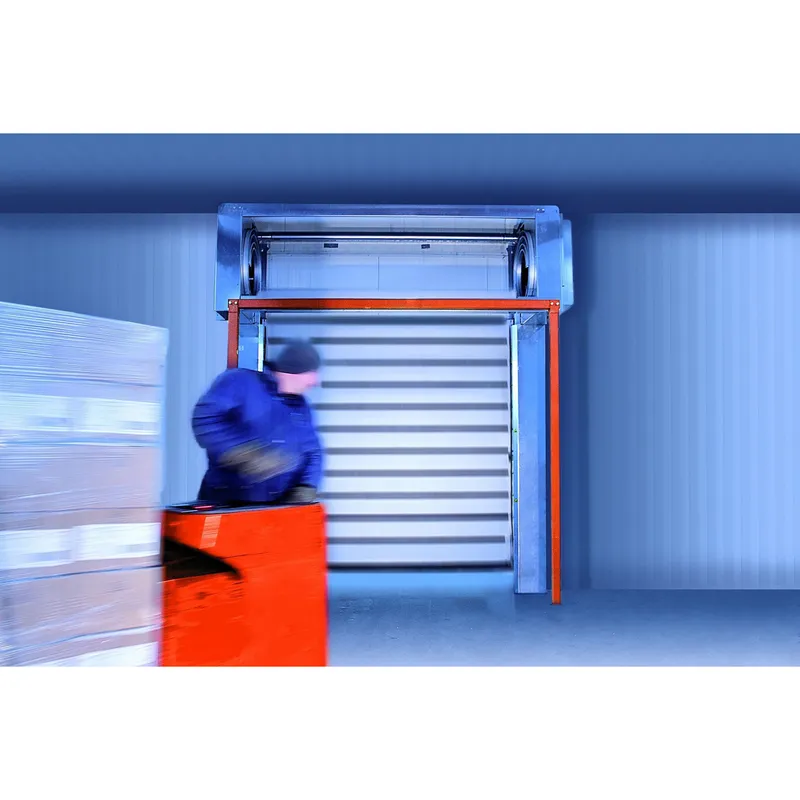

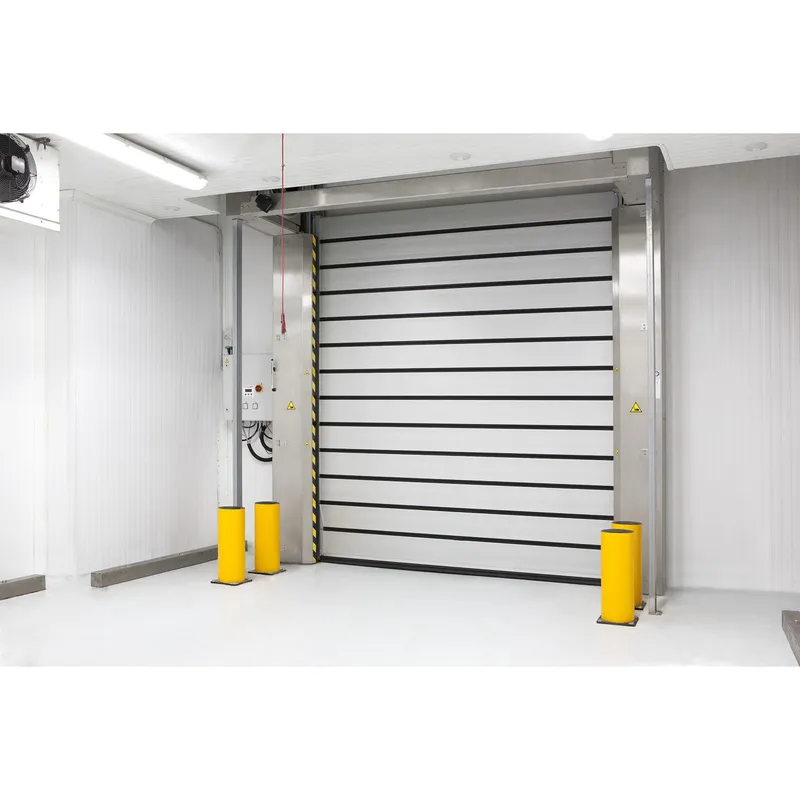

EFAFLEX EFA-SST TK-100 273 Cold side — спіральні ворота для морозильних камер і глибокозаморожувальних зон, де вся механіка монтується з холодного боку температурного контуру. Конструкція адаптована до постійного впливу глибокого морозу: матеріали, привід і система керування розраховані на роботу при від’ємних температурах без деградації характеристик. Підходить для морозильних складів, харчових виробництв і логістичних хабів з частими відкриваннями і критичним тепловим бар’єром. Cold side монтаж відрізняється від Warm side варіанта розташуванням сервісних компонентів — це різні продукти для різних боків однієї термічної стіни.
Експертна оцінка
Спеціалізований варіант для морозильних камер і шлюзів, де важлива стабільність температурного контуру.
Переваги
Монтаж з холодного боку
Механіка та привід адаптовані для встановлення безпосередньо в морозильній камері без пошкодження електроніки.
Температурний бар’єр
U-значення до 0.62 W/m²K і система обігріву напрямних надійно ізолюють зони глибокої заморозки.
Надійність у морозі
Матеріали стійкі до постійного впливу від’ємних температур, витримуючи до 200 000 циклів на рік.
Базова комплектація
- Полотно воріт — ізольовані ламелі EFA-THERM® (оцинкована сталь)
- Привід — електромотор, 400 В / 50 Гц
- Блок керування — EFA-TRONIC®
- Безпека — визначається конфігурацією об’єкта (безпека забезпечується з теплого боку)
Основні технічні характеристики
- Максимальна ширина: 4 000 мм
- Максимальна висота: 6 000 мм
- Максимальна швидкість полотна: 2.0 м/с
- Середня швидкість відкривання: 2.0 м/с
- Середня швидкість закривання: 0.75 м/с
- Швидкість закривання від EFA-TLG®: 1.0 м/с
- Вітрове навантаження: клас 3
- Опір проникненню води: npd
- Повітропроникність: клас 5
- Звукоізоляція: 26 дБ
- U-значення: до 0.62 W/m²K
- Кількість циклів: до 200 000 на рік
- Висота притолоки: 980 мм
- Глибина притолоки: 1035 мм
- Ширина напрямної з мотором: 585 мм
- Ширина напрямної без мотора: 355 мм
Обмеження
Вузька спеціалізація
Модель спроєктована виключно для deep-freeze сценаріїв (морозильні камери) і не рекомендується як рішення для стандартних логістичних прорізів.
Системи безпеки
Зовнішня світлова решітка недоступна для встановлення через специфіку роботи в умовах низьких температур.
Галузі застосування
- морозильні склади
- deep-freeze шлюзи
- холодова логістика
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: — недоступно
Нормативні класи
- Вітрове навантаження, клас (DIN EN 12424): 3
- Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
- Опір проникненню води (DIN EN 13241): npd
- Повітропроникність (DIN EN 13241): 5
- Звукоізоляція R_W (DIN EN 717-1): 26 дБ
- U-значення макс. (DIN EN 13241): 0.62 W/m²K
- Пожежний клас (DIN 4102): B2
Розміри
- Ширина W мін.: 700 мм
- Ширина W макс.: 4 000 мм
- Висота H мін.: 900 мм
- Висота H макс.: 6 000 мм
Притолока та напрямні
- Висота притолоки: 980 мм
- Глибина притолоки: 1035 мм
- Ширина напрямної з мотором: 585 мм
- Ширина напрямної без мотора: 355 мм
Швидкість
- Максимальна швидкість полотна: 2.0 м/с
- Середня швидкість відкриття: 2.0 м/с
- Середня швидкість закриття: 0.75 м/с
- Закриття від світлової решітки EFA-TLG®: 1.0 м/с
Тип спіралі та напрямних
- Кругла спіраль: ТАК
- Овальна спіраль: — недоступно
- Low-header: — недоступно
Конструкція рами
- Оцинкована сталева рама: ТАК
- Нержавіюча сталь: — недоступно
- Порошкове фарбування RAL: ○ опція
Полотно
- Ламелі EFA-THERM® (оцинкована сталь) ізольовані/фарбовані: ТАК
- EFA-CLEAR® двостінні термороз’єднані: — недоступно
- EFA-ALUX® алюмінієві ламелі: — недоступно
- Кольорове фарбування RAL: ○ опція
Механіка та привід
- Балансування ваги: пружина
- Розрахункова кількість циклів на рік: 200 000
- Привід: електричний мотор
- Ручне блокування: конфігурація уточнюється
- Аварійний режим (автоматичний після ручної активації): ТАК
Керування
- EFA-TRONIC®: ТАК
- EFA-TRONIC® Light: — недоступно
- EFA-TRONIC® Professional: ○ опція
- Головний вимикач та плівкова клавіатура: ○ опція
Електропідключення
- Мережа 230 В / 50 Гц: — недоступно
- Мережа 400 В / 50 Гц: ТАК
- Автоматичний вимикач: 25 A (K)
Пристрої безпеки
- Світлова решітка EFA-TLG® в лінії закриття: — недоступно
- Контактна кромка: конфігурація уточнюється
- Світловий бар’єр: конфігурація уточнюється
- Моніторинг зони під’їзду: — недоступно
- Зовнішня світлова решітка: — недоступно
- EFA-SCAN® рама: — недоступно
- EFA-SCAN® стовпець: — недоступно
- EFA-3D-SCAN: — недоступно
Текст для тендеру
ХОЛОДИЛЬНІ ШВИДКІСНІ СПІРАЛЬНІ ВОРОТА типу «EFA-SST TK-100», монтаж Cold Side
Виробник: EFAFLEX Tor- und Sicherheitssystem GmbH & Co. KG
Швидкісні спіральні ворота з електромеханічним високопродуктивним приводом
для закривання холодильних і морозильних камер з монтажем на холодному боці.
ТЕХНІЧНІ ОСОБЛИВОСТІ
- Самонесучі термороз'єднані рами, оцинковані сталеві елементи та
синхронний вал для передачі зусилля з обох боків
- Полотно з утеплених ламелей EFA-THERM® (оцинкована сталь) товщиною 100 мм
- EFA-AFM притискає полотно до спеціального обігрівного ущільнення
- Комплект обігріву cold-storage: нагрівальні стрічки між ламелями та в
зоні ущільнення
- Для cold-side конфігурації застосовуються дві холодостійкі світлові
завіси та контактна кромка
ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ
- Максимальна швидкість полотна: 2.0 м/с
- Теплоізоляція: до 0.62 W/m²K
- Повітропроникність: до класу 4
- Стійкість до вітрового навантаження: до класу 4
- Ресурс: до 200 000 циклів на рік
РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина: 4 000 мм
- Висота: 6 000 мм
