Опис

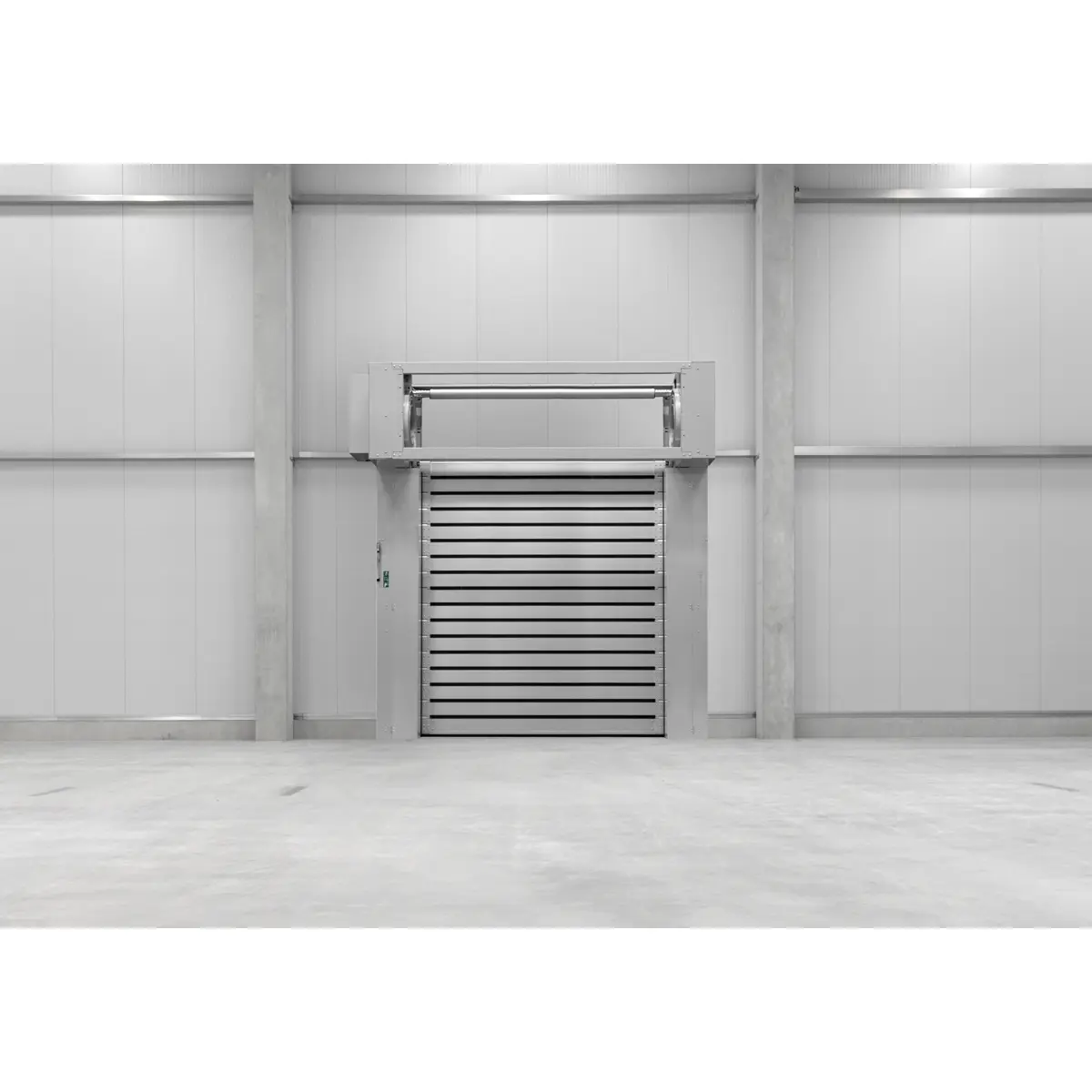

EFAFLEX EFA-SST-L Secure 306 — швидкісні спіральні ворота з підтвердженим класом захисту RC 4 для об’єктів, де стандартні промислові ворота не дають достатнього рівня фізичного захисту. Це рішення поєднує швидкодію спіральних воріт і властивості протибурглярних конструкцій — ворота автоматично замикаються при кожному закриванні без додаткових ручних дій. Підходить для логістичних хабів, складів з контрольованим доступом і комерційних будівель, де безпека важлива не лише в робочий час. На відміну від більшості SST-моделей, тут алюмінієве полотно і лише кругла спіраль — без опцій low-header або овальної спіралі.
Експертна оцінка
Це спеціалізована security-конфігурація серії SST для промислових і комерційних прорізів, де звичайні швидкісні ворота вже не дають потрібного рівня фізичного захисту.
Переваги
Клас захисту RC 4
Модель протестована за DIN/TS 18194:2020 і підходить для об’єктів з підвищеними вимогами до опору несанкціонованому проникненню.
Автоматичне замикання при кожному циклі
Ворота блокуються під час кожного закривання, тому не потребують окремої ручної дії для переведення в захищений режим.
Швидкісна спіральна схема
Полотно рухається по круглій спіралі з низьким зносом та без контакту ламелей між собою.
Базова комплектація
- Полотно воріт — двостінні екструдовані алюмінієві ламелі 40 мм
- Привід — високочастотний мотор-редуктор, 230 / 400 В / 50 Гц
- Блок керування — EFA-TRONIC® з частотним перетворювачем
- Безпека — світлова решітка EFA-TLG® в лінії закриття
Основні технічні характеристики
- Максимальна ширина: 4 000 мм
- Максимальна висота: 5 000 мм
- Максимальна швидкість полотна: 1.0 м/с
- Максимальна швидкість закривання: 0.6 м/с
- Клас опору злому: RC 4
- Кількість циклів: до 250 000 на рік
- Тип спіралі: кругла
- Аварійне відкривання: пружинне
- Полотно: двостінні екструдовані алюмінієві ламелі 40 мм
- Безпека: світлова решітка EFA-TLG® у лінії закриття
- Висота притолоки: 720 мм
- Глибина притолоки: 733 мм
- Ширина напрямної з мотором: 623 мм
- Ширина напрямної без мотора: 388 мм
Обмеження
Специфічний баланс характеристик
Модель орієнтована на забезпечення максимального захисту (клас RC 4), тому має обмеження щодо максимального габариту порівняно зі стандартними SST-моделями (до 4 000 x 4 000 мм).
Технічні специфікації
Параметри водонепроникності та повітропроникності для цієї спеціалізованої моделі не нормуються.
Галузі застосування
- логістичні хаби
- виробничі об’єкти
- склади з контрольованим доступом
- комерційні та промислові будівлі з підвищеними вимогами до безпеки
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: ТАК
- Тип об’єктів: промислові та комерційні об’єкти
Нормативні класи
- Клас опору злому: RC 4
- Стандарт випробування: DIN V ENV 1627-1630:1999-04 / DIN/TS 18194:2020
- Вітрове навантаження (DIN EN 12424): 4
- Опір проникненню води (DIN EN 12425): не заявлено (npd)
- Повітропроникність (DIN EN 12426): не заявлено (npd)
- Звукоізоляція (DIN EN ISO 717-1): до 25 дБ(A)
- Теплоізоляція (DIN EN 12428): до 5.80 W/m²K
Розміри
- Ширина W мін.: 500 мм
- Ширина W макс.: 4 000 мм
- Висота H мін.: 1 800 мм
- Висота H макс.: 5 000 мм
Притолока та напрямні
- Висота притолоки: 720 мм
- Глибина притолоки: 733 мм
- Ширина напрямної з мотором: 623 мм
- Ширина напрямної без мотора: 388 мм
Швидкість
- Максимальна швидкість відкривання: 1.0 м/с
- Максимальна швидкість закривання: 0.6 м/с
Тип спіралі та напрямних
- Кругла спіраль: ТАК
- Овальна спіраль: — недоступно
- Low-header: — недоступно
- Контактне тертя ламелей у спіралі: — відсутнє
Конструкція рами
- Самонесуча оцинкована сталева рама: ТАК
- Синхронний вал для рівномірної передачі зусилля: ТАК
- Прецизійні роликові вузли на кулькових підшипниках: ТАК
Полотно
- Двостінні екструдовані алюмінієві ламелі: ТАК
- Товщина ламелі: 40 мм
- Крок ламелі: 151 мм
Механіка та привід
- Привід: високочастотний мотор-редуктор
- Електронний контроль кінцевих положень: ТАК
- Механічні кінцевики: — недоступно
- Автоматичне замикання при кожному циклі: ТАК
- Аварійне відкривання пружинами: ТАК
- Ресурс: до 250 000 циклів на рік
Керування
- EFA-TRONIC® з інтегрованим частотним перетворювачем: ТАК
- Корпус шафи керування: пластикова шафа, IP65
Електропідключення
- Мережа 230 В / 50 Гц: ○ залежить від виконання
- Мережа 400 В / 50 Гц: ○ залежить від виконання
- Живлення: 230V/400V, 50 Hz
Пристрої безпеки
- Світлова решітка EFA-TLG® в лінії закриття: ТАК
- Безконтактне виявлення перешкоди до 2.5 м висоти: ТАК
- Контактна кромка: не заявлено окремо
- Світловий бар’єр: не заявлено окремо
Текст для тендеру
ШВИДКІСНІ СПІРАЛЬНІ ВОРОТА, типу «EFAFLEX EFA-SST-L Secure 306»
Модель «EFAFLEX EFA-SST-L Secure 306» протестована відповідно до DIN V ENV 1627-1630:1999-04 та DIN/TS 18194:2020, клас WK4/RC4. Швидкісні спіральні ворота серії S призначені для промислового та комерційного застосування. Базова конструкція ґрунтується на перевіреній технології спіральних воріт.
## Технічні особливості
- Самонесучі оцинковані сталеві рами зі спіральним кріпленням полотна. Синхронний вал забезпечує рівномірну передачу зусилля. Прецизійні роликові вузли на кулькових підшипниках гарантують малошумне напрямлення.
- Полотно воріт: оснащене двостінними екструдованими алюмінієвими ламелями товщиною 40 мм з кроком 151 мм.
- Спіральний короб: напрямлення ламелей повністю безконтактне — для малозношуваної та малошумної роботи.
- Високочастотний мотор-редуктор з індуктивними безконтактними датчиками та електронним контролем кінцевих положень (без механічних кінцевих вимикачів).
- Швидкість відкривання до 1.0 м/с; швидкість закривання до 0.6 м/с.
- EFA-TRONIC® з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP65), підключення живлення 230V/400V, 50 Hz — на об’єкті.
- Інтегрована світлова решітка EFA-TLG®, сертифікована TÜV — безконтактне виявлення перешкод на висоту до 2.5 м.
## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, Class 4
- Звукоізоляція: DIN EN ISO 717-1, до 25 dB(A)
- Теплоізоляція: DIN EN 12428, до 5,80 W/m²K
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
