EFAFLEX EFA-SST-L PS 278

EFAFLEX EFA-SST-L PS 278 — швидкісні паркінгові ворота для в'їздів і виїздів з інтенсивним автомобільним трафіком, де важливі швидке відкривання і плавна безшумна робота.

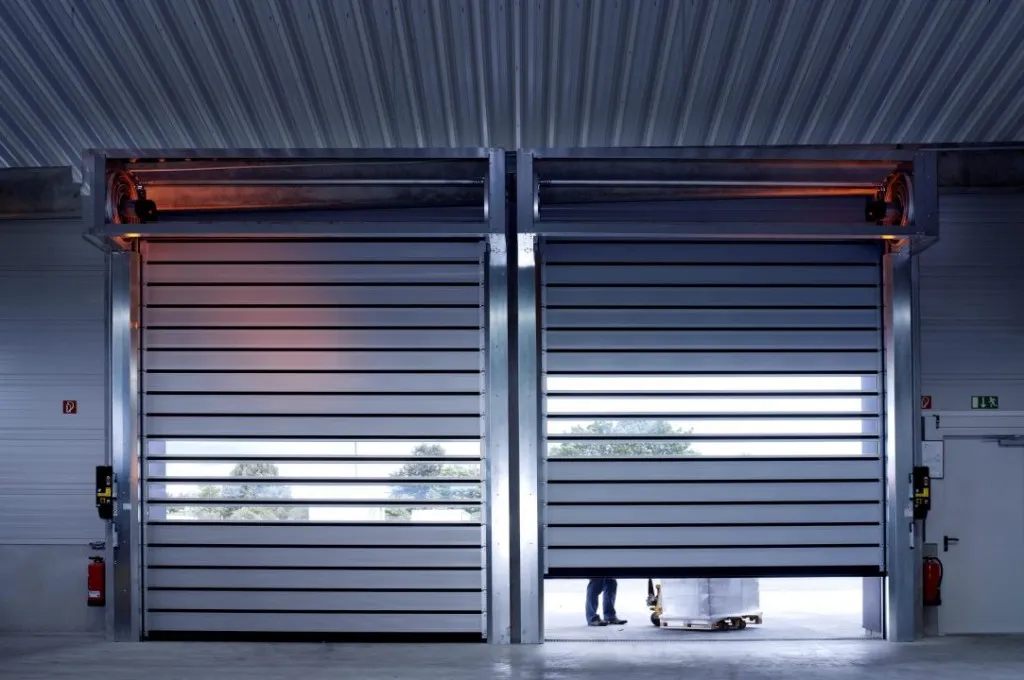

EFAFLEX EFA-SST-L PS 278, головний вигляд воріт

Опис

EFAFLEX EFA-SST-L PS 278 — швидкісні паркінгові ворота для в’їздів і виїздів з інтенсивним автомобільним трафіком, де важливі швидке відкривання і плавна безшумна робота. Модель спеціально розроблена для паркінгових сценаріїв: алюмінієве полотно витримує часті цикли, кругла спіраль забезпечує тихий хід без зносу, а EFA-TLG® і замок входять у стандартну комплектацію. Підходить для багаторівневих паркінгів, в’їздів до житлових комплексів, торгових центрів і адмінбудівель. Якщо ширина або висота прорізу перевищує параметри PS L-версії — варто розглянути PS S з більшим форматом.

Експертна оцінка

Найкращі ворота для паркінгів. Швидкість відкриття 1.8 м/сек, контактна кромка та світловий бар’єр у базі, а також розрахунок на 200 000 циклів на рік роблять модель EFA-SST-L PS 278 оптимальним вибором для об’єктів з інтенсивним рухом.

Переваги

Для паркінгів

Модель спеціально створена для в’їздів і виїздів з інтенсивним автомобільним трафіком.

Швидке відкривання

Середня швидкість відкриття 1.8 м/с допомагає зменшити затримки на в’їзді та виїзді.

Плавний рух полотна

Кругла спіраль забезпечує стабільний і м’який хід воріт у щоденній експлуатації.

Високий ресурс

Розрахунок на 200 000 циклів на рік підходить для інтенсивних паркінгових сценаріїв.

Базова комплектація

  • Полотно воріт — суцільні алюмінієві ламелі EFA-ALUX®
  • Привід — електромотор, 230 В / 50 Гц
  • Блок керування — EFA-TRONIC®
  • Безпека — контактна кромка, світловий бар’єр

Основні технічні характеристики

  • Максимальна ширина: 4 000 мм
  • Максимальна висота: 4 000 мм
  • Максимальна швидкість полотна: 2.0 м/с
  • Середня швидкість відкривання: 1.8 м/с
  • Середня швидкість закривання: 0.5 м/с
  • Швидкість закривання від світлової решітки EFA-TLG®: 1.0 м/с
  • Вітрове навантаження: клас 4
  • Повітропроникність: клас 1
  • Опір проникненню води: клас 2
  • Звукоізоляція: 23 дБ
  • U-значення: до 6.5 W/m²K
  • Кількість циклів: до 200 000 на рік
  • Балансування ваги: пружина
  • Привід: електричний мотор
  • Електропідключення: 230 В / 50 Гц
  • Висота притолоки: 460 мм
  • Глибина притолоки: 485 мм
  • Ширина напрямної з мотором: 360 мм
  • Ширина напрямної без мотора: 235 мм

Обмеження

Габаритні обмеження

Максимальні розміри для паркінгової версії PS-L становлять 4 000 × 4 000 мм.

Тип напрямної

Овальна спіраль та низькопотолочна конфігурація (low-header) для цієї моделі недоступні.

Галузі застосування

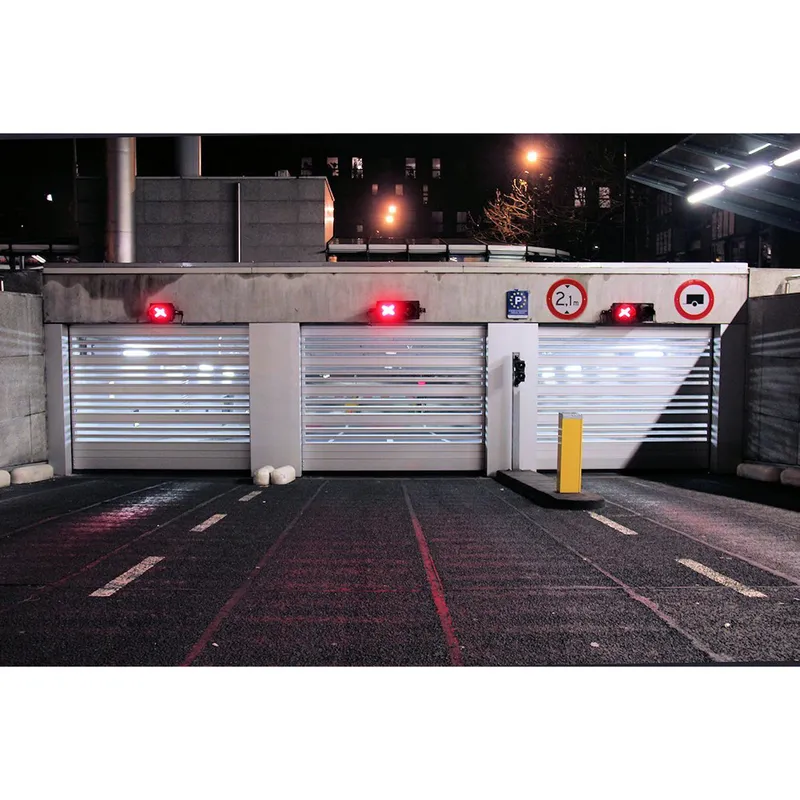

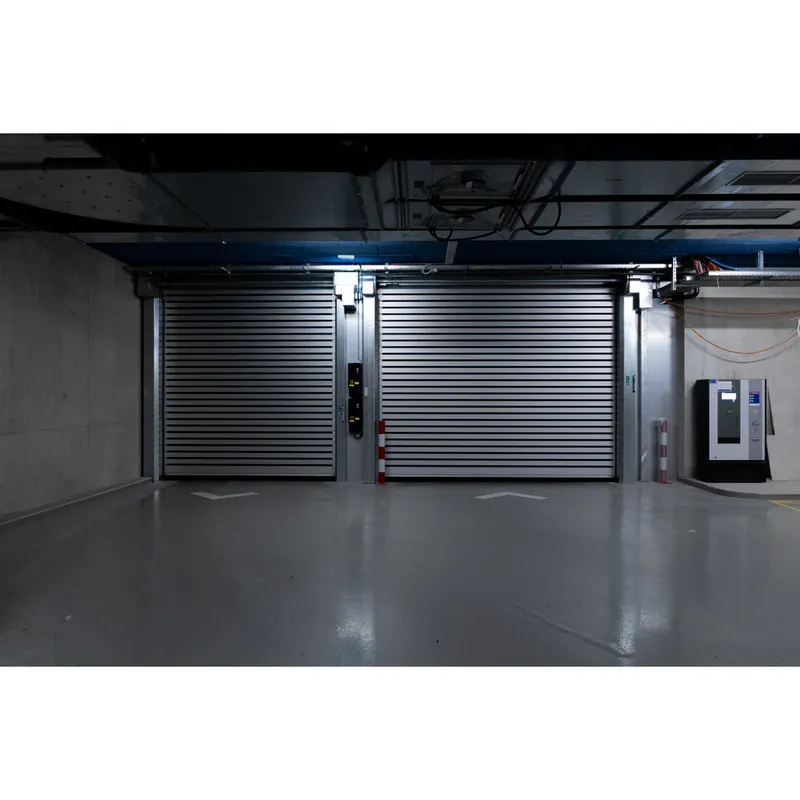

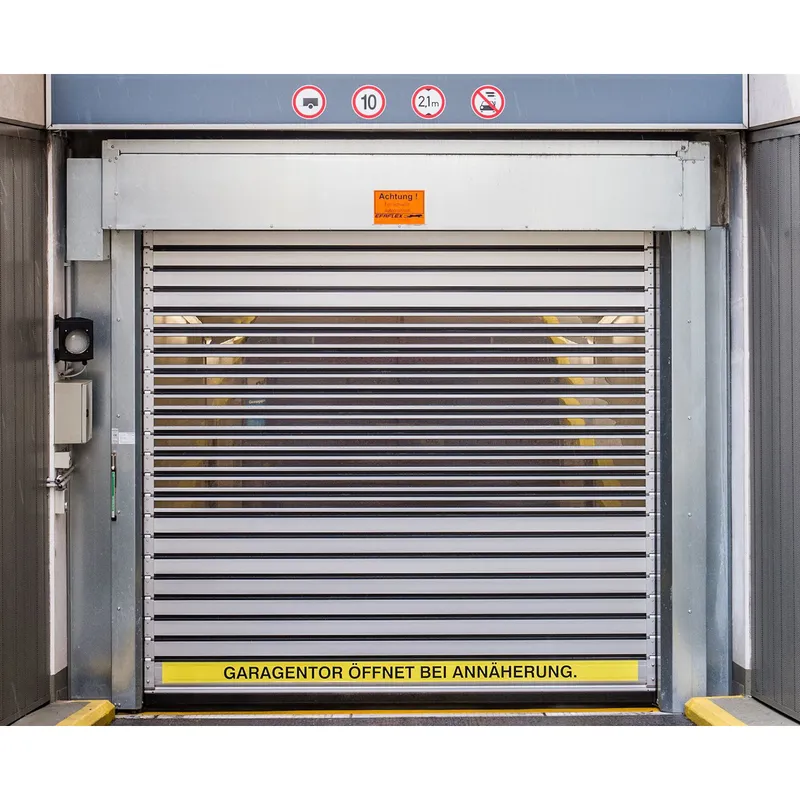

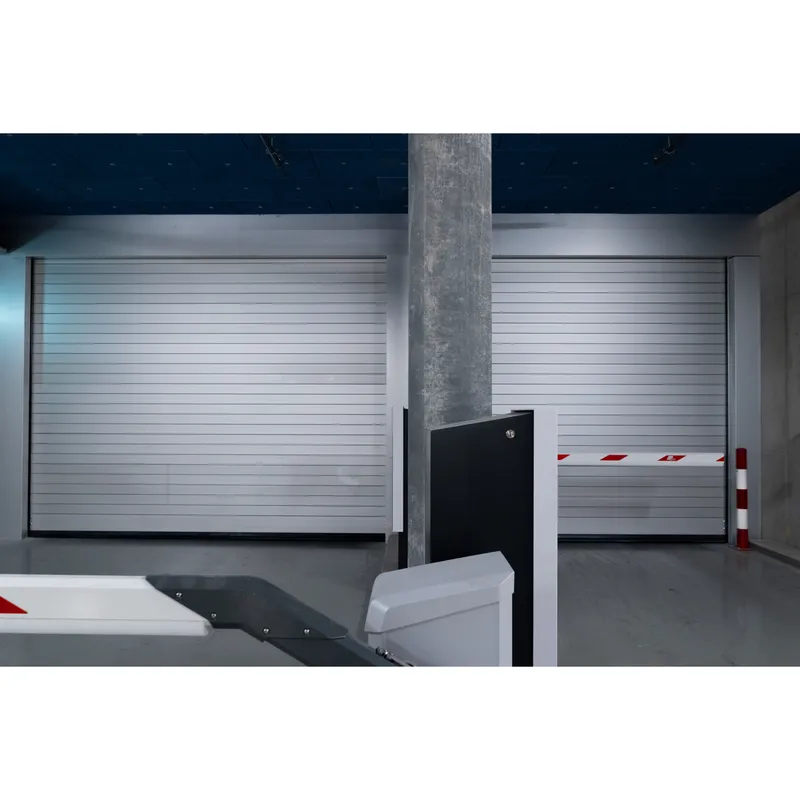

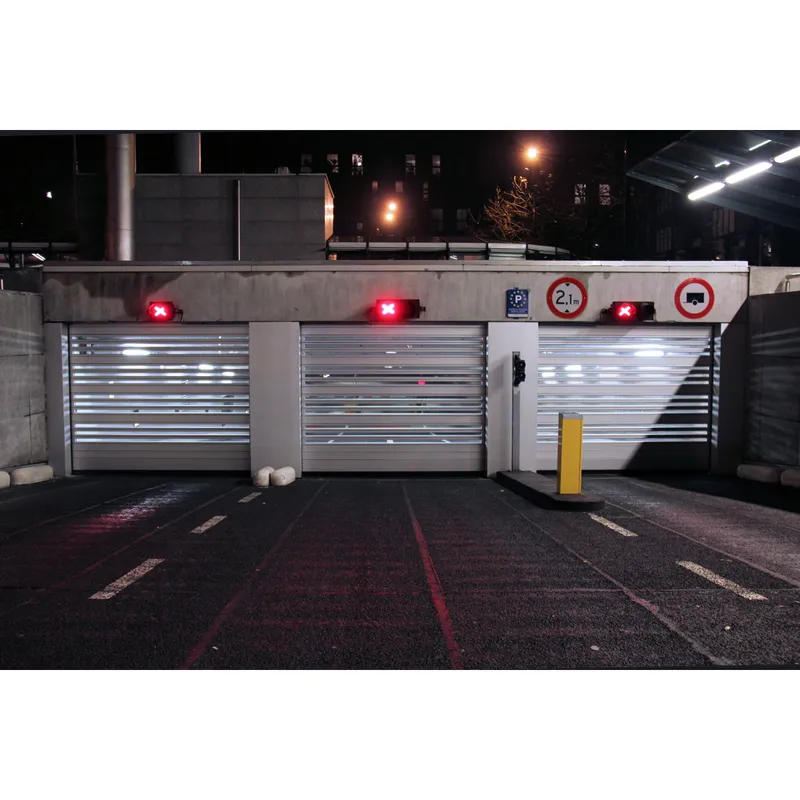

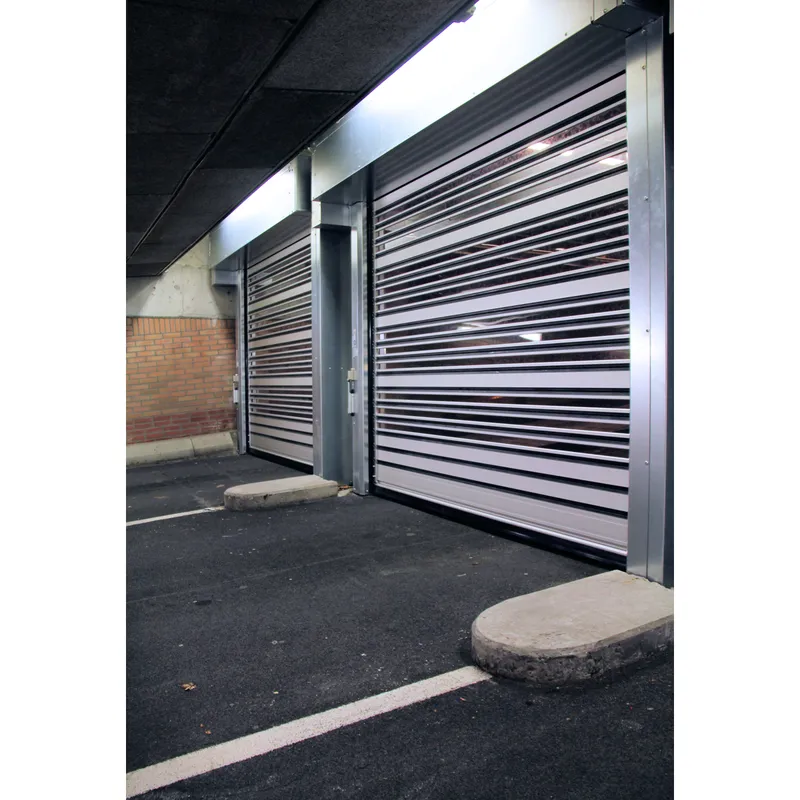

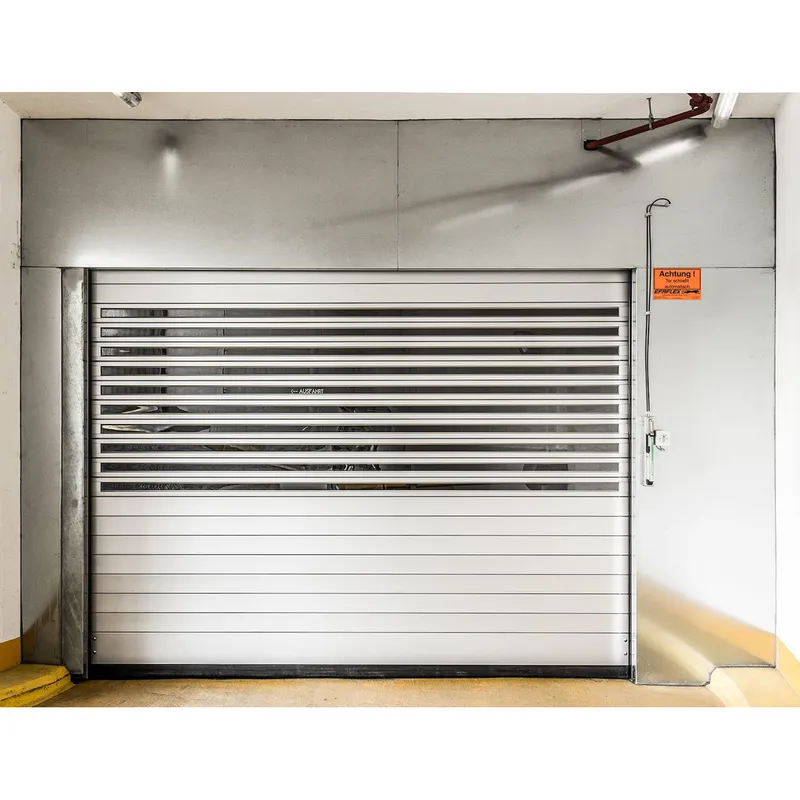

  • багаторівневі паркінги
  • підземні стоянки
  • гаражні комплекси
  • в’їзні та виїзні зони комерційних будівель
  • об’єкти з підвищеними вимогами до контролю доступу транспорту

Технічні характеристики (повний перелік)

Застосування

  • Внутрішні ворота: ТАК
  • Зовнішні ворота: ТАК

Нормативні класи

  • Вітрове навантаження, клас (DIN EN 12424): 4
  • Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
  • Опір проникненню води (DIN EN 13241): 2
  • Повітропроникність (DIN EN 13241): 1
  • Звукоізоляція R_W (DIN EN 717-1): 23 дБ
  • U-значення макс. (DIN EN 13241): 6.5 W/m²K
  • Пожежний клас (DIN 4102): B2

Розміри

  • Ширина W мін.: 800 мм
  • Ширина W макс.: 4 000 мм
  • Висота H мін.: 800 мм
  • Висота H макс.: 4 000 мм

Притолока та напрямні

  • Висота притолоки: 460 мм
  • Глибина притолоки: 485 мм
  • Ширина напрямної з мотором: 360 мм
  • Ширина напрямної без мотора: 235 мм

Швидкість

  • Максимальна швидкість полотна: 2.0 м/с
  • Середня швидкість відкриття: 1.8 м/с
  • Середня швидкість закриття: 0.5 м/с
  • Закриття від світлової решітки EFA-TLG®: 1.0 м/с

Тип спіралі та напрямних

  • Кругла спіраль: ТАК
  • Овальна спіраль: — недоступно
  • Low-header: — недоступно

Конструкція рами

  • Оцинкована сталева рама: ТАК
  • Нержавіюча сталь: ○ опція
  • Порошкове фарбування RAL: ○ опція

Полотно

  • Ламелі EFA-THERM® (оцинкована сталь) ізольовані/фарбовані: — недоступно
  • EFA-CLEAR® двостінні термороз’єднані: — недоступно
  • EFA-CLEAR® одностінні: ○ опція
  • Вентиляційні ламелі EFA-VENT®: ○ опція
  • Алюмінієві ламелі EFA-ALUX®: ТАК
  • Кольорове фарбування RAL (без прозорих вставок): ○ опція

Механіка та привід

  • Балансування ваги: пружина
  • Розрахункова кількість циклів на рік: 200 000
  • Привід: електричний мотор
  • Ручне блокування: ○ опція
  • Аварійний режим (автоматичний після ручної активації): ТАК

Керування

  • EFA-TRONIC®: ТАК
  • EFA-TRONIC® Light: — недоступно
  • EFA-TRONIC® Professional: ○ опція
  • Головний вимикач та плівкова клавіатура: ○ опція

Електропідключення

  • Мережа 230 В / 50 Гц: ТАК
  • Мережа 400 В / 50 Гц: — недоступно
  • Автоматичний вимикач: 16 A (K)

Пристрої безпеки

  • Світлова решітка EFA-TLG® в лінії закриття: ○ опція
  • Контактна кромка: ТАК
  • Світловий бар’єр: ТАК
  • Моніторинг зони під’їзду: ○ опція
  • Зовнішня світлова решітка: ○ опція
  • EFA-SCAN® рама: — недоступно
  • EFA-SCAN® стовпець: ○ опція
  • EFA-3D-SCAN: ○ опція

Текст для тендеру

ШВИДКІСНІ СПІРАЛЬНІ ВОРОТА, типу «EFAFLEX EFA-SST-L PS 278»

Швидкісні спіральні ворота типу «EFAFLEX EFA-SST-L PS 278» з електромеханічним високопродуктивним приводом для безперервної промислової експлуатації.

## Технічні особливості
- Самонесучі бокові сталеві рами; сталеві деталі загалом оцинковані, зі спіральним кріпленням полотна. Передача зусилля здійснюється з обох боків через синхронний вал. Прецизійні роликові вузли на кулькових підшипниках забезпечують точне, плавне й тихе напрямлення, а пружинний механізм компенсує вагу полотна відповідно до DIN EN 12604 та забезпечує ручне відкривання у разі зникнення живлення.
- Полотно воріт: двостінні спеціальні алюмінієві ламелі з кроком 108 мм, закріплені в шарнірних планках і призначені для вертикального руху. Поверхня має натуральне анодування E6-EV1.
- Спіральний короб: дискова напрямна повністю безконтактного типу — для малозношуваної та малошумної роботи.
- Високочастотний мотор-редуктор з гальмом, індуктивними безконтактними датчиками та електронним контролем кінцевих положень без механічних кінцевих вимикачів.
- Швидкість відкривання до 1.8 м/с; швидкість закривання до 1.0 м/с.
- EFA-TRONIC® з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP65), підключення живлення 230V, 50 Hz — на об’єкті.

## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, Class 4
- Водонепроникність: DIN EN 12425, Class 2
- Повітропроникність: DIN EN 12426, Class 1
- Звукоізоляція: DIN EN ISO 717-1, до 23 dB(A)
- Теплоізоляція: DIN EN 12428, до 6,5 W/m²K

## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
