Опис

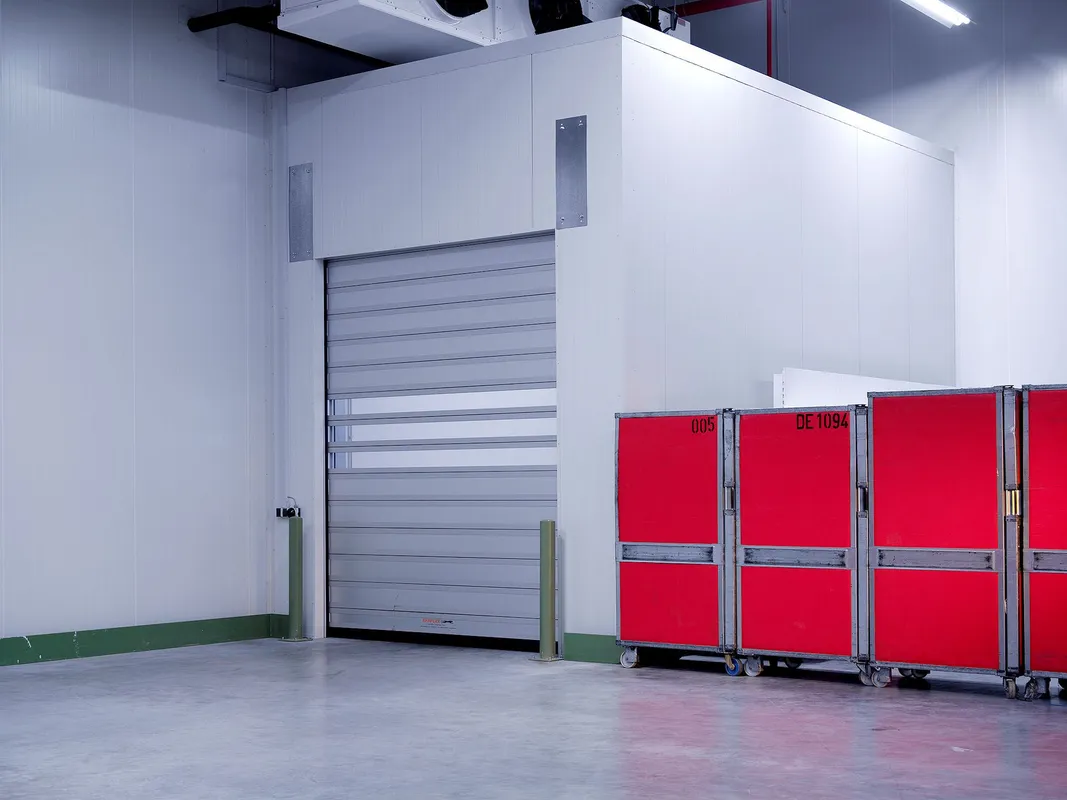

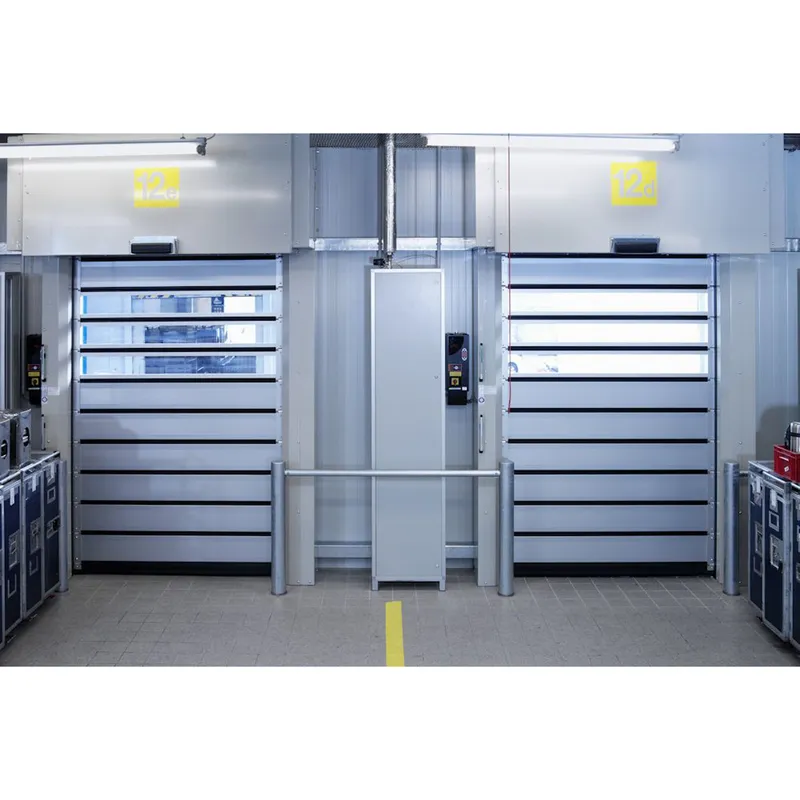

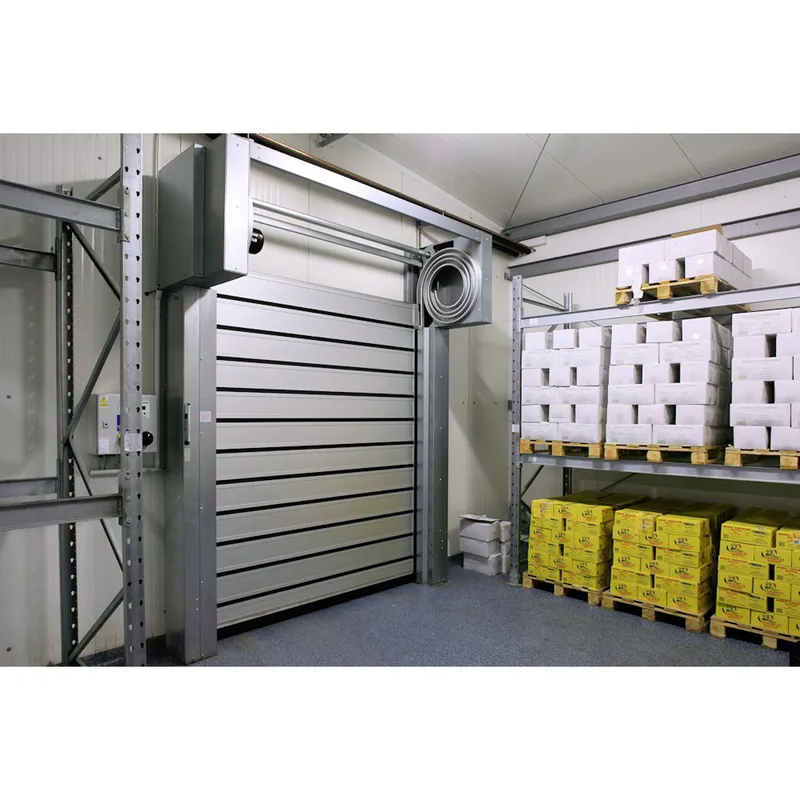

EFAFLEX EFA-SST-L ISO-60 279 — теплоізольовані швидкісні спіральні ворота для внутрішніх прорізів у холодних зонах з температурою від 0°C, де потрібне поєднання герметичності та частих швидких циклів. Це рішення для об’єктів харчової промисловості, холодильних складів і фармацевтичних виробництв, де ворота безперервно відкриваються і закриваються, але при цьому мають підтримувати температурний бар’єр між зонами. Висока швидкість відкривання скорочує час простою і мінімізує теплообмін між теплою і холодною ділянками. Важливе обмеження: модель призначена виключно для внутрішнього застосування і не підходить для зовнішніх прорізів або морозильних зон нижче 0°C.
Експертна оцінка
Це більш швидка ISO-60 конфігурація для внутрішніх холодних зон: менший максимальний габарит, але вища швидкість відкривання, ніж у моделі 270.
Переваги
Максимальна теплоізоляція
Ламелі 60 мм з терморозривом ефективно розділяють зони з різними температурними режимами.
Призначення для холоду
Оптимізовані для холодильних складів та харчових підприємств із температурним режимом від 0°C.
Швидкість відкривання
Зменшує час відкритого прорізу, мінімізуючи теплообмін та запобігаючи утворенню конденсату.
Базова комплектація
- Полотно воріт — термороз’єднані ізольовані ламелі EFA-THERM® 60 мм
- Привід — трьохфазний асинхронний мотор 1.5 кВт, 230 В AC / 50–60 Гц
- Блок керування — EFA-CON® з частотним перетворювачем
- Безпека — світлова решітка EFA-TLG® в лінії закриття
Основні технічні характеристики
- Максимальна ширина: 4 500 мм
- Максимальна висота: 4 550 мм
- Максимальна швидкість полотна: 2.0 м/с
- Середня швидкість відкривання: 2.0 м/с
- Швидкість закривання від EFA-TLG®: 1.0 м/с
- Швидкість закривання з контактною кромкою: 0.75 м/с
- Вітрове навантаження: клас 3–4
- Опір проникненню води: клас 3
- Повітропроникність: клас 3
- Звукоізоляція: 25 дБ
- U-значення: 0.93 W/m²K при 4 500 × 3 500 мм
- Теоретичний ресурс пружин: близько 200 000 циклів навантаження
- Висота притолоки: 830 мм
- Глибина притолоки: 840 мм
- Ширина напрямної з мотором: 335 мм
- Ширина напрямної без мотора: 275 мм
Обмеження
Сфера застосування
Конструкція призначена виключно для внутрішнього монтажу в холодильних приміщеннях з температурним режимом від 0°C і вище.
Тип напрямної
Постачається лише зі стандартною круглою спіраллю. Монтаж з овальною напрямною або низькою перемичкою (low-header) неможливий.
Галузі застосування
- внутрішні холодні зони
- холодильні склади
- харчова промисловість
- фармацевтичні та гігієнічні виробництва
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: — недоступно
- Температура зони застосування: cool room ≥ 0°C
Нормативні класи
- Вітрове навантаження, клас (DIN EN 12424): 3–4
- Опір проникненню води (DIN EN 12425): 3
- Повітропроникність (DIN EN 12426): 3
- Звукоізоляція Rw (EN ISO 717-1): 25 дБ
- U-значення (DIN EN 12428): 0.93 W/m²K при 4 500 × 3 500 мм
- Пожежний клас (DIN 4102): B2
Розміри
- Ширина W мін.: 1 200 мм
- Ширина W макс.: 4 500 мм
- Висота H мін.: 1 950 мм
- Висота H макс.: 4 550 мм
Притолока та напрямні
- Висота притолоки: 830 мм
- Глибина притолоки: 840 мм
- Ширина напрямної з мотором: 335 мм
- Ширина напрямної без мотора: 275 мм
Швидкість
- Середня швидкість відкриття: 2.0 м/с
- Закриття від світлової решітки EFA-TLG®: 1.0 м/с
- Закриття з контактною кромкою: 0.75 м/с
Тип спіралі та напрямних
- Кругла спіраль: ТАК
- Овальна спіраль: — недоступно
- Low-header: — недоступно
- Напрямні полотна: алюмінієві профілі
Конструкція рами
- Самонесуча модульна рама: ТАК
- Оцинкована сталь: ТАК
- Нержавіюча сталь V2A (1.4301): ○ опція
- Порошкове фарбування за RAL: ○ опція
Полотно
- Ламелі EFA-THERM® 60 × 225 мм, термороз’єднані та утеплені: ТАК
- ISO Transparent lath: ○ опція
- ISO Transparent lath PC-H: ○ опція
- Колір RAL для ламелей: ○ опція
Механіка та привід
- Балансування ваги: пружини розтягу
- Теоретичний ресурс пружин: близько 200 000 циклів навантаження
- Привід: трьохфазний асинхронний мотор 1.5 кВт
- Безконтактне визначення положення: ТАК
- Ручне аварійне відкривання через важіль гальма: ТАК
- Механічний замок у бічній рамі: ○ опція
Керування
- EFA-CON® з частотним перетворювачем: ТАК
- EFA-CON® окремо на стіні: ○ опція
- Control mcp2 з частотним перетворювачем: ○ опція
Електропідключення
- Мережа 230 В AC ±10% / 50–60 Гц: ТАК
- Автоматичний вимикач: 16 A, характеристика K
- ПЗВ 300 мА (AC/DC sensitive): ○ за потреби проєкту
Пристрої безпеки
- Світлова решітка EFA-TLG® в площині закриття: ТАК
- Контактна кромка: ○ опція
- Однопроменевий світловий бар’єр: ○ опція
- Захист зони під’їзду: узгоджується окремо з виробником
Текст для тендеру
ШВИДКІСНІ СПІРАЛЬНІ ВОРОТА, типу «EFAFLEX EFA-SST-L ISO-60 279»
Швидкісні спіральні ворота типу «EFAFLEX EFA-SST-L ISO-60 279» з електромеханічним високопродуктивним приводом, переважно призначені для використання в холодильних камерах без утворення інею.
## Технічні особливості
- Самонесучі, терморозділені рами з подвійними ущільненнями до полотна воріт; усі сталеві компоненти загалом оцинковані; спіральне кріплення полотна воріт. Передача зусилля з обох боків через синхронізаційний вал. Для точного, плавного та тихого напрямлення шарнірних планок використовуються прецизійні роликові вузли на кулькових підшипниках.
- У рамах воріт встановлено механізм пружин розтягу, розрахований відповідно до DIN EN 12604 для врівноваження ваги полотна та можливості ручного відкривання (наприклад, при зникненні живлення).
- Полотно воріт: складається з двостінних, терморозділених та утеплених ламелей EFA-THERM®, закріплених у шарнірних планках і призначених для вертикального руху. Поверхня має двошарове покриття кольору white aluminium, подібного до RAL 9006.
- Спіральний короб розроблений таким чином, щоб ламелі полотна проходили одна повз одну повністю без контакту, що забезпечує малозношувану та тиху роботу.
- Привід воріт: мотор-редуктор у високочастотному виконанні. Положення воріт безперервно контролюються незношуваними індуктивними безконтактними датчиками; кінцеві положення визначаються електронно. Електромеханічні кінцеві вимикачі не допускаються.
- Швидкість відкривання до прибл. 2.0 м/с (макс. швидкість полотна до прибл. 2.5 м/с); швидкість закривання до прибл. 1.0 м/с.
- Мікропроцесорне керування з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP65). Підключення живлення: 230V/50Hz — на об’єкті.
- У комплект входить світлова завіса для захисту зони закривання у поєднанні з контактною кромкою безпеки.
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
