Опис

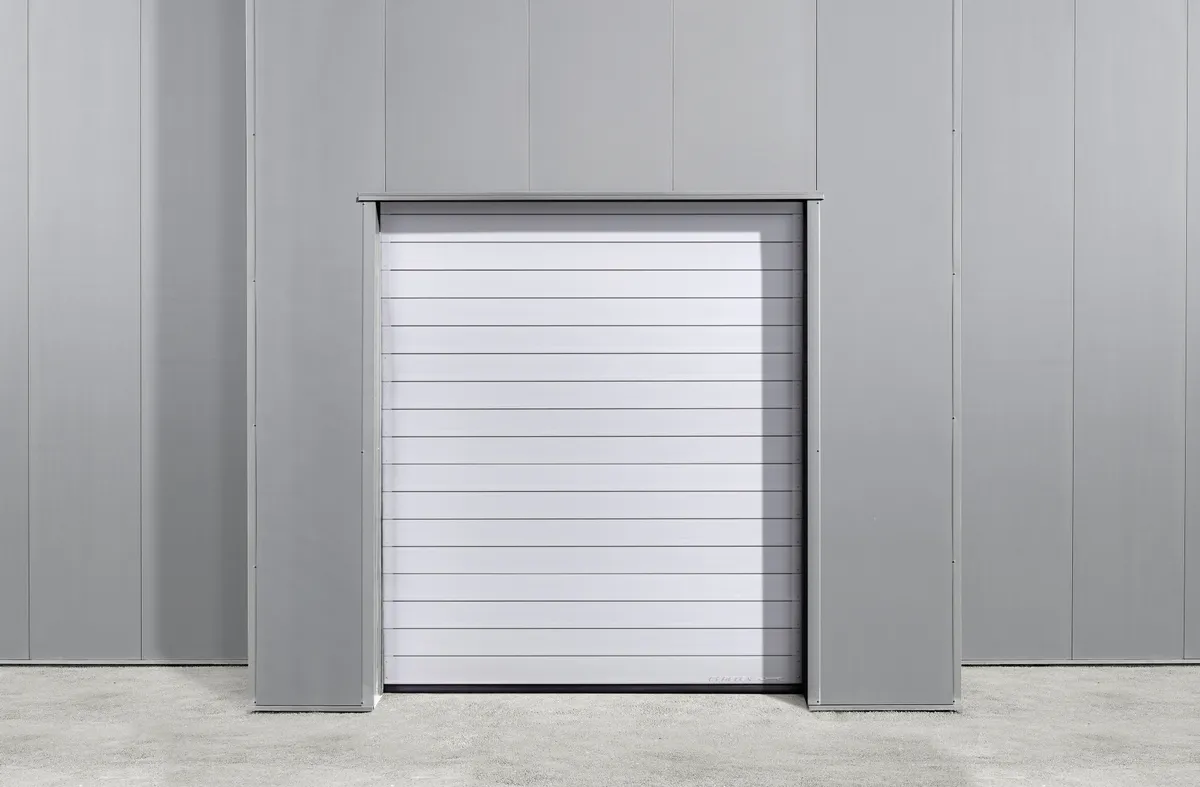

EFAFLEX EFA-SST-L Efficient 314 — захищені швидкісні ворота серії EFAPROTECT для промислових і комерційних прорізів, де потрібне не лише швидке відкривання, а й надійне автоматичне закривання з фіксацією. Ця модель входить у спеціальну захищену лінійку: ворота автоматично замикаються після кожного циклу, що виключає випадкове залишення у відкритому стані. Підходить для зон з обмеженим доступом, внутрішніх і зовнішніх прорізів, де стандартні промислові ворота не забезпечують достатнього рівня контролю. Варто врахувати, що модель не підтримує EFA-TLG® і потребує підключення до мережі 400 В — тому перед замовленням слід перевірити наявну електрику на об’єкті.
Експертна оцінка
Нішеве рішення для об’єктів із підвищеними вимогами до захисту, де пріоритетом є надійність і lock-up функціональність.
Переваги
Захист EFAPROTECT
Спеціалізована модель для зон із підвищеними вимогами до безпеки та обмеженим доступом.
Автоматичне замикання
Ворота блокуються одразу після кожного циклу — надійна перешкода для несанкціонованого проникнення.
Суміщення функцій
Працюють як швидкісні ворота для логістики вдень і як надійні захисні ворота для об’єкта вночі.
Базова комплектація
- Полотно воріт — ізольовані ламелі EFA-THERM® (оцинкована сталь)
- Привід — електромотор, 400 В / 50 Гц
- Блок керування — EFA-TRONIC®
- Безпека — контактна кромка, світловий бар’єр
Основні технічні характеристики
- Максимальна ширина: 4 000 мм
- Максимальна висота: 5 130 мм
- Вітрове навантаження: клас 2–4
- Опір проникненню води: клас 2
- Повітропроникність: клас 0
- Звукоізоляція: 20 дБ
- U-значення: до 1.7 W/m²K
- Кількість циклів: до 150 000 на рік
- Висота притолоки: 700 мм
- Глибина притолоки: 1175 мм
- Ширина напрямної з мотором: 300 мм
- Ширина напрямної без мотора: 240 мм
Обмеження
Системи безпеки
Встановлення світлової решітки EFA-TLG® для цієї моделі технічно недоступне. Безпека гарантується альтернативними системами захисту об’єкта.
Електроживлення
Потребує трифазного підключення 400 В. Опція однофазного підключення 230 В недоступна.
Галузі застосування
- захищені промислові зони
- lock-up прорізи
- об’єкти EFAPROTECT
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: ТАК
Нормативні класи
- Вітрове навантаження, клас (DIN EN 12424): 2–4
- Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
- Опір проникненню води (DIN EN 13241): 2
- Повітропроникність (DIN EN 13241): 0
- Звукоізоляція R_W (DIN EN 717-1): 20 дБ
- U-значення макс. (DIN EN 13241): 1.7 W/m²K
- Пожежний клас (DIN 4102): B2
Розміри
- Ширина W мін.: 600 мм
- Ширина W макс.: 4 000 мм
- Висота H мін.: 1 100 мм
- Висота H макс.: 5 130 мм
Притолока та напрямні
- Висота притолоки: 700 мм
- Глибина притолоки: 1175 мм
- Ширина напрямної з мотором: 300 мм
- Ширина напрямної без мотора: 240 мм
Тип спіралі та напрямних
- Кругла спіраль: ТАК
- Овальна спіраль: — недоступно
- Low-header: — недоступно
Конструкція рами
- Оцинкована сталева рама: ТАК
- Нержавіюча сталь: — недоступно
- Порошкове фарбування RAL: ○ опція
Полотно
- Ламелі EFA-THERM® (оцинкована сталь) ізольовані/фарбовані: ТАК
- EFA-THERM® (оцинкована сталь) з двостінними оглядовими вставками: ○ опція
- EFA-CLEAR® одностінні: ○ опція
- Вентиляційні ламелі EFA-VENT®: ○ опція
- Алюмінієві ламелі EFA-ALUX®: — недоступно
Механіка та привід
- Балансування ваги: пружина
- Розрахункова кількість циклів на рік: 150 000
- Привід: електричний мотор
- Ручне блокування: конфігурація уточнюється
- Аварійний режим (автоматичний після ручної активації): — недоступно
Керування
- EFA-TRONIC®: ТАК
- EFA-TRONIC® Professional: ○ опція
- Головний вимикач та плівкова клавіатура: ○ опція
Електропідключення
- Мережа 230 В / 50 Гц: — недоступно
- Мережа 400 В / 50 Гц: ТАК
- Автоматичний вимикач: 16 A (K)
Пристрої безпеки
- Світлова решітка EFA-TLG® в лінії закриття: — недоступно
- Контактна кромка: конфігурація уточнюється
- Світловий бар’єр: конфігурація уточнюється
- Моніторинг зони під’їзду: конфігурація уточнюється
- Зовнішня світлова решітка: конфігурація уточнюється
- EFA-SCAN® рама: ○ опція
- EFA-SCAN® стовпець: ○ опція
- EFA-3D-SCAN: конфігурація уточнюється
Текст для тендеру
ШВИДКІСНІ СПІРАЛЬНІ ВОРОТА, типу «EFAFLEX EFA-SST-L Efficient 314»
Швидкісні спіральні ворота типу «EFAFLEX EFA-SST-L Efficient 314» призначені для середніх вимог щодо інтенсивності руху та швидкості полотна.
## Технічні особливості
- Самонесучі оцинковані сталеві рами зі спіральним кріпленням полотна. Синхронний вал забезпечує рівномірний розподіл зусилля. Прецизійні роликові вузли на кулькових підшипниках забезпечують тиху роботу.
- Полотно воріт: високоізольоване полотно складається з ламелей EFA-THERM® товщиною 40 мм з листової сталі.
- Спіральний короб: напрямлення ламелей повністю безконтактне — для малозношуваної та малошумної роботи.
- Швидкість відкривання до 0.5 м/с; швидкість закривання до 0.5 м/с.
- EFA-TRONIC® з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP65), підключення живлення 230V/400V, 50 Hz — на об’єкті.
## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, до Class 4
- Водонепроникність: DIN EN 12425, Class 2
- Повітропроникність: DIN EN 12426, Class 0
- Звукоізоляція: DIN EN ISO 717-1, до 20 dB(A)
- Теплоізоляція: DIN EN 12428, до 1,70 W/m²K
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
Документація
Каталоги
Datasheets
Креслення
BIM моделі
Archicad
- Основна BIM-модель для Archicad — EFA-SST-Efficient-314R05.gsm
- Файл макросів для Archicad — EFA-macros.lcf
- Основна BIM-модель для Archicad — EFA-SST-Essential-276R06.gsm
- Файл макросів для Archicad — EFA-macros.lcf
Revit
AutoCAD
- Креслення AutoCAD — EFA-SST-Efficient-314R05dwg.dwg
- Креслення AutoCAD — EFA-SST-Essential-276R05dwg.dwg
