Опис

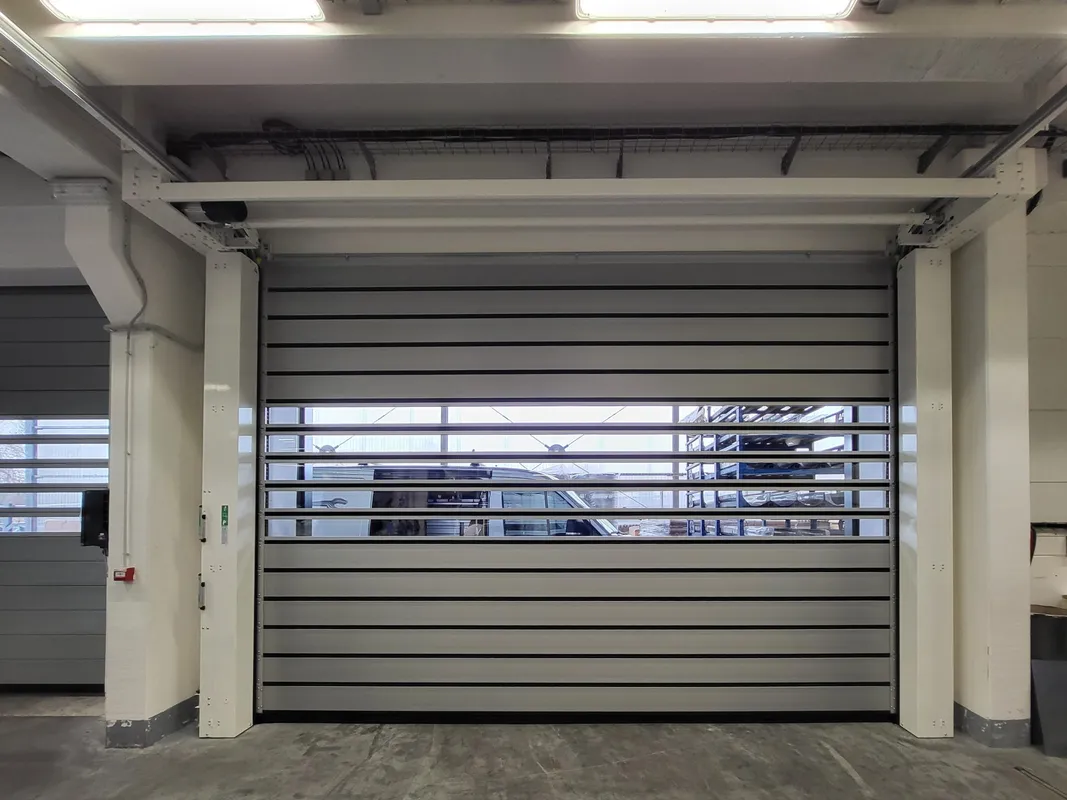

EFAFLEX EFA-SST-L Classic N 243 — спіральні ворота для цехів і складів, де над прорізом недостатньо простору для стандартної спіральної конструкції. Замість звичайного розміщення спіральний корпус монтується збоку від прорізу — це вирішує проблему низької перемички і не вимагає змін у конструкції стін або перекриттів. Модель зберігає гнучкість у виборі полотна: прозорі EFA-CLEAR®, вентиляційні EFA-VENT® або суцільні алюмінієві EFA-ALUX® — залежно від умов об’єкта. Слід враховувати, що максимальний габарит прорізу в конфігурації low-header менший ніж у стандартному Classic — для дуже широких або високих прорізів ця схема може не підійти.
Експертна оцінка
Переваги
Конфігурація low-header
для мінімального простору над прорізом
Швидкість полотна
до 1.5 м/с
150 000 циклів на рік
Розрахунок на інтенсивність до 415 циклів на день.
Широкий вибір полотен
EFA-CLEAR®, EFA-VENT®, EFA-ALUX®.
Базова комплектація
- Полотно воріт — суцільні алюмінієві ламелі EFA-ALUX®
- Привід — електромотор, 230 В / 50 Гц
- Блок керування — EFA-TRONIC®
- Безпека — контактна кромка, світловий бар’єр
Основні технічні характеристики
- Максимальна ширина: 4 000 мм
- Максимальна висота: 4 000 мм
- Максимальна швидкість полотна: 1.5 м/с
- Вітрове навантаження: клас 2–4
- Повітропроникність: npd
- Опір проникненню води: npd
- Звукоізоляція: 23 дБ
- U-значення: до 5.8 W/m²K
- Кількість циклів: до 150 000 на рік
- Напрямна: low-header
- Балансування ваги: пружина
- Привід: електричний мотор
- Електропідключення: 230 В / 50 Гц
- Висота притолоки: 255 мм
- Ширина напрямної з мотором: 300 мм
- Ширина напрямної без мотора: 240 мм
Обмеження
Габаритні обмеження
Максимальні розміри конструкції обмежені габаритами 4 000 x 4 000 мм.
Динаміка відкривання
Через низькопотолочну конфігурацію максимальна швидкість полотна обмежена показником до 1.5 м/с.
Галузі застосування
- промислові об’єкти з низькою перемичкою над прорізом
- виробничі приміщення з обмеженим монтажним простором
- склади та логістичні центри з нестандартними прорізами
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: ТАК
Нормативні класи
- Вітрове навантаження, клас (DIN EN 12424): 2–4
- Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
- Опір проникненню води (DIN EN 13241): npd
- Повітропроникність (DIN EN 13241): npd
- Звукоізоляція R_W (DIN EN 717-1): 23 дБ
- U-значення макс. (DIN EN 13241): 5.8 W/m²K
- Пожежний клас (DIN 4102): B2
Розміри
- Ширина W мін.: 1 200 мм
- Ширина W макс.: 4 000 мм
- Висота H мін.: 1 200 мм
- Висота H макс.: 4 000 мм
Притолока та напрямні
- Висота притолоки: 255 мм
- Глибина притолоки: — н/д
- Ширина напрямної з мотором: 300 мм
- Ширина напрямної без мотора: 240 мм
Швидкість
- Максимальна швидкість полотна: 1.5 м/с
- Середня швидкість відкриття: — недоступно
- Середня швидкість закриття: — недоступно
- Закриття від світлової решітки EFA-TLG®: — недоступно
Тип спіралі та напрямних
- Кругла спіраль: — недоступно
- Овальна спіраль: — недоступно
- Low-header: ТАК
Конструкція рами
- Оцинкована сталева рама: ТАК
- Нержавіюча сталь: ○ опція
- Порошкове фарбування RAL: ○ опція
Полотно
- Ламелі EFA-THERM® (оцинкована сталь) ізольовані/фарбовані: — недоступно
- EFA-CLEAR® двостінні термороз’єднані: — недоступно
- EFA-CLEAR® одностінні: ○ опція
- Вентиляційні ламелі EFA-VENT®: ○ опція
- Алюмінієві ламелі EFA-ALUX®: ○ опція
- Кольорове фарбування RAL (без прозорих вставок): ○ опція
Механіка та привід
- Балансування ваги: пружина
- Розрахункова кількість циклів на рік: 150 000
- Привід: електричний мотор
- Ручне блокування: ○ опція
- Аварійний режим (автоматичний після ручної активації): ТАК
Керування
- EFA-TRONIC®: ТАК
- EFA-TRONIC® Light: — недоступно
- EFA-TRONIC® Professional: ○ опція
- Головний вимикач та плівкова клавіатура: ○ опція
Електропідключення
- Мережа 230 В / 50 Гц: ТАК
- Мережа 400 В / 50 Гц: — недоступно
- Автоматичний вимикач: 16 A (K)
Пристрої безпеки
- Світлова решітка EFA-TLG® в лінії закриття: ○ опція
- Контактна кромка: ТАК
- Світловий бар’єр: ТАК
- Моніторинг зони під’їзду: ○ опція
- Зовнішня світлова решітка: ○ опція
- EFA-SCAN® рама: ○ опція
- EFA-SCAN® стовпець: ○ опція
- EFA-3D-SCAN: ○ опція
Текст для тендеру
ШВИДКІСНІ СПІРАЛЬНІ ВОРОТА LOW-HEADER, типу «EFAFLEX EFA-SST-L Classic N 243 Low-header»
Швидкісні спіральні ворота типу «EFAFLEX EFA-SST-L Classic N 243 Low-header» для вимогливої безперервної промислової експлуатації. Запатентована спіральна напрямна забезпечує високу швидкість, плавний хід і довговічність для воріт у low-header зоні.
## Технічні особливості
- Самонесучі оцинковані сталеві рами зі спіральною опорою полотна. Синхронізований вал забезпечує рівномірну передачу зусилля. Прецизійні роликові вузли на кулькових підшипниках з різною довжиною напрямлення суттєво зменшують полігональний ефект.
- Полотно воріт: двостінні терморозділені ламелі EFA-THERM® з двошаровим покриттям кольору white aluminium, подібного до RAL 9006.
- Спіральний короб: дискова напрямна повністю безконтактного типу — для малозношуваної та малошумної роботи у low-header виконанні з особливо малою потребою у перемичці.
- Швидкість відкривання до 2.0 м/с; швидкість закривання до 1.0 м/с.
- EFA-TRONIC® з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP65), підключення живлення 230V/400V, 50 Hz — на об’єкті.
- Інтегрована сертифікована TÜV світлова решітка безпеки EFA-TLG® — безконтактне виявлення перешкод на висоту до 2.5 м.
## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, Class 4
- Водонепроникність: DIN EN 12425, Class 2
- Повітропроникність: DIN EN 12426, Class 3
- Звукоізоляція: DIN EN ISO 717-1, до 24 dB(A)
- Теплоізоляція: DIN EN 12428, до 1.60 W/m²K
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
Документація
Каталоги
Datasheets
Креслення
- Креслення: EFAFLEX EFA-SST-L Classic N 243 Low-header, low-header, E243A08 (PDF)
- Креслення: EFAFLEX EFA-SST-L Classic N 243 Low-header, low-header, E243A08 (DWG)
BIM моделі
Archicad
- Основна BIM-модель для Archicad — EFA-SST-LN-Classic-243A08.gsm
- Файл макросів для Archicad — EFA-macros.lcf
