Опис

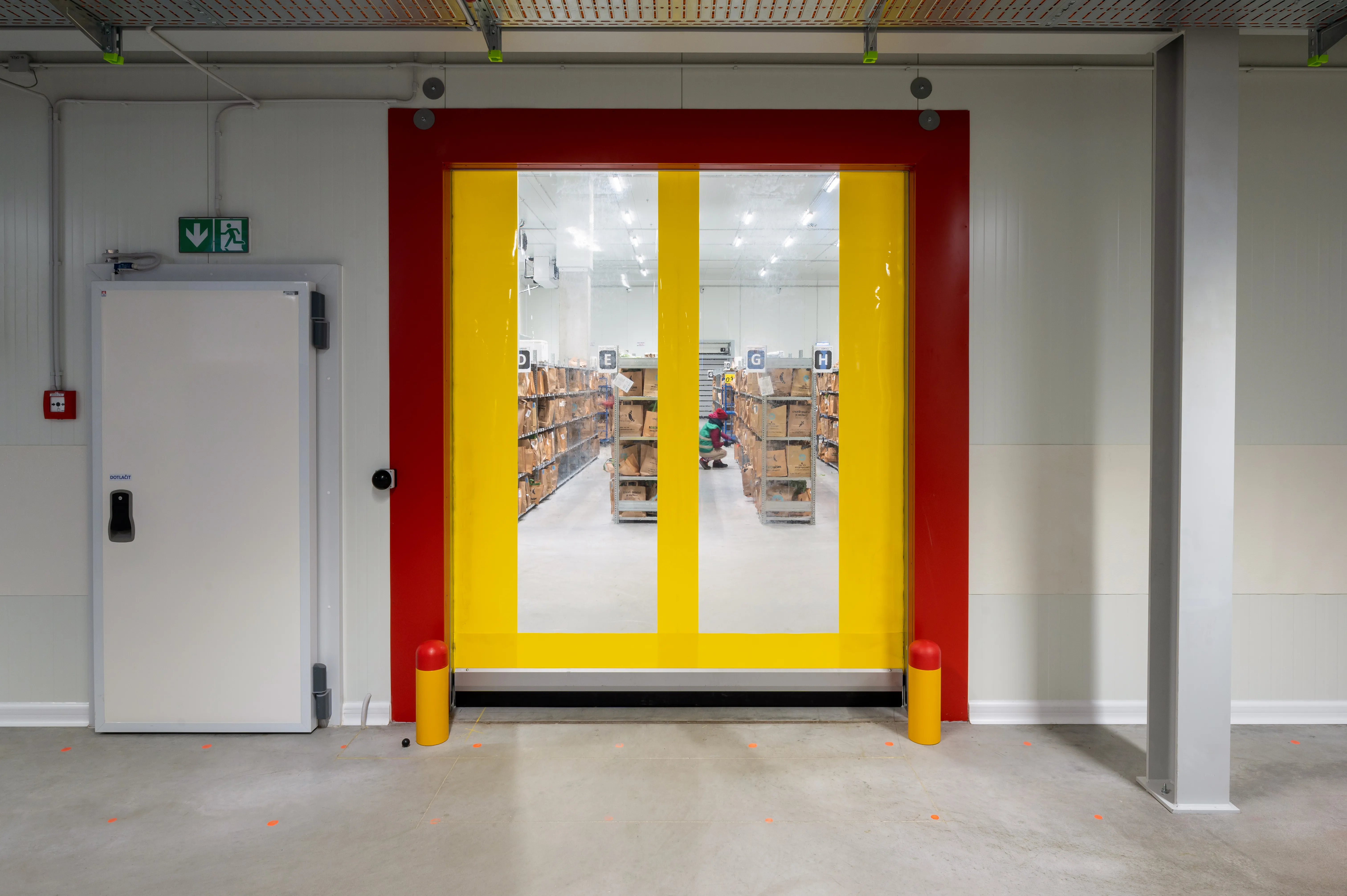

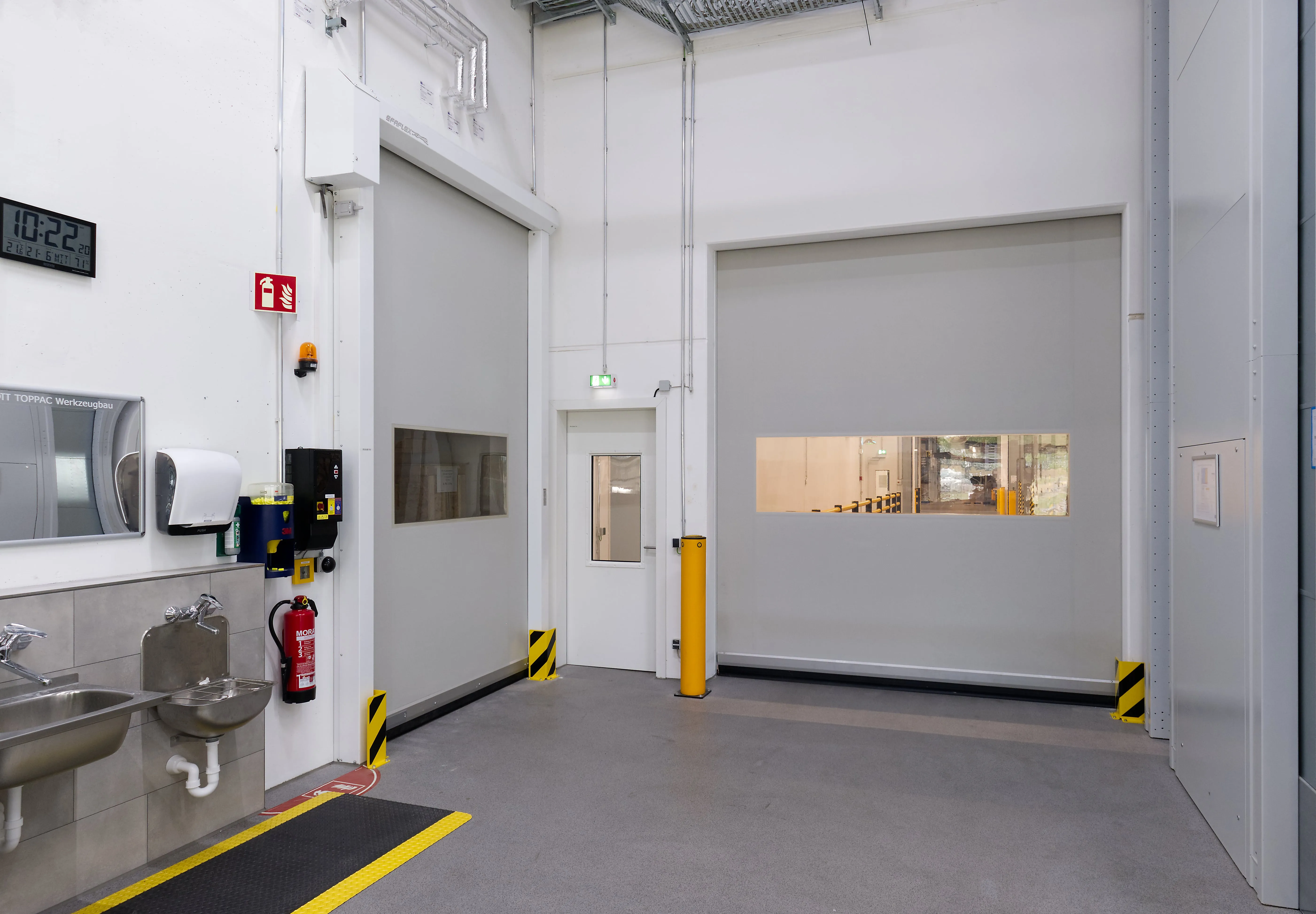

EFAFLEX EFA-SRT-S ECO 302 — ширша рулонна модель ECO-класу для великих внутрішніх прорізів, де SRT-L за розміром вже недостатній. Ворота перекривають прорізи до 6×7 метрів — типові розміри для розмежування зон у великих складах, виробничих цехах або між суміжними ангарними приміщеннями. Проста конструкція з жорстким полотном забезпечує надійну автоматизацію без складної спіральної механіки, що спрощує регулярне обслуговування. Як і L ECO, ця модель для внутрішнього застосування — для прорізів з вітровим навантаженням потрібна серія з відповідними класами захисту.
Експертна оцінка
Це корисне рішення для більших внутрішніх прорізів і конвеєрних потоків, коли потрібні базова швидкісна автоматизація, великі габарити та простіша конструкція, ніж у Premium-рішень.
Переваги
Широкий внутрішній проріз
Перекриває отвори до 6 метрів шириною — оптимальне рішення для розмежування великих цехів і складських зон.
Надійна автоматизація
Забезпечує ефективне відкривання та закривання масивного полотна без використання складної спіральної кінематики.
Просте обслуговування
Лаконічна рулонна конструкція вимагає мінімуму сервісної уваги порівняно зі складнішими серіями.
Базова комплектація
- Поліестерне полотно 2 мм, без оглядового вікна
- Прямий привід / абсолютний енкодер / EFA-TRONIC
- Швидкість відкривання / закривання: 1,5 / 0,6 м/с
- Контактна захисна кромка
- Світловий бар’єр
Основні технічні характеристики
- Максимальна ширина: 6 000 мм
- Максимальна висота: 7 000 мм
- Максимальна швидкість відкривання: 2.0 м/с
- Максимальна швидкість закривання: 1.0 м/с
- Вітрове навантаження (DIN EN 12424): class 1
- Опір проникненню води (DIN EN 12425): class 0
- Повітропроникність (DIN EN 12426): class 1
- Звукоізоляція (DIN EN ISO 717-1): 11 дБ(A)
- Кількість циклів: до 150 000 на рік
- Висота притолоки: 820 мм
- Глибина притолоки: 442 мм
- Ширина напрямної з мотором: 450 мм
- Ширина напрямної без мотора: 220 мм
Галузі застосування
- великі внутрішні виробничі проходи
- логістика
- конвеєрні лінії
- широкі прорізи без вітрового навантаження
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: — не заявлено
- Застосування без вітрового навантаження: ТАК
- Підходить для conveyor systems: ТАК
Нормативні класи
- Вітрове навантаження (DIN EN 12424): class 1
- Опір проникненню води (DIN EN 12425): class 0
- Повітропроникність (DIN EN 12426): class 1
- Звукоізоляція (DIN EN ISO 717-1): 11 дБ(A)
- Теплоізоляція (DIN EN 12428): npd
Розміри
- Ширина W мін.: 2 500 мм
- Ширина W макс.: 6 000 мм
- Висота H мін.: 2 500 мм
- Висота H макс.: 7 000 мм
Притолока та напрямні
- Висота притолоки: 820 мм
- Глибина притолоки: 442 мм
- Ширина напрямної з мотором: 450 мм
- Ширина напрямної без мотора: 220 мм
Швидкість
- Максимальна швидкість відкривання: до 2.0 м/с
- Максимальна швидкість закривання: до 1.0 м/с
Полотно
- Полотно: 2 мм поперечно жорстка поліестерна тканина
- Оглядове вікно: — відсутнє
- Можливі кольори полотна: red / orange / yellow / blue / grey-white
- Полотно без силікону: ТАК
- Бічні вітрозахисні кнопки: ТАК
Конструкція
- Рама: оцинкована сталь sendzimir
- Балансування ваги: противаги в обох рамах
- Поворотні кришки рами: ТАК
- Аварійне відкривання pull rope: ТАК
Механіка та привід
- Привід: високочастотний мотор-редуктор з гальмом
- Індуктивні датчики: ТАК
- Електронний контроль кінцевих положень: ТАК
- Ресурс: до 150 000 циклів на рік
Керування
- Шафа керування: окрема, пластикова, IP65
- Частотний перетворювач: ТАК
- Підключення: 230 V / 50 Hz
Текст для тендеру
ШВИДКІСНІ РУЛОННІ ВОРОТА, типу «EFAFLEX EFA-SRT-S ECO 302»
Швидкісні рулонні ворота типу «EFAFLEX EFA-SRT-S ECO 302» з високопродуктивним електромеханічним приводом для внутрішнього застосування без вітрового навантаження.
## Технічні особливості
- Балансування ваги забезпечується безобслуговуваними та незношуваними противагами, інтегрованими в обидві бокові рами. У разі зникнення живлення ворота можна швидко відкрити в аварійному режимі стандартним тяговим шнуром. Виконання з торсійними пружинами не допускається.
- Полотно воріт: виготовлене з поперечно жорсткої поліестерної тканини товщиною 2 мм без оглядового вікна, спрямоване з боків і намотується на горизонтально встановлений вал; можливі кольори полотна: red / orange / yellow / blue / grey-white. Полотна мають бути без силікону. Бічні напрямні полотна повинні бути оснащені спеціальними вітрозахисними кнопками. Сталеві рами стандартно оцинковані методом sendzimir. Кришки рам повинні бути відкидними для швидкого огляду.
- Привід воріт виконаний на базі мотор-редуктора з гальмом у виконанні високочастотного двигуна. Положення воріт безперервно контролюються незношуваними індуктивними безконтактними датчиками, а кінцеві положення визначаються електронно. Електромеханічні кінцеві вимикачі не допускаються.
- Швидкість відкривання до 1.5 м/с; швидкість закривання до 0.75 м/с.
- Мікропроцесорне керування встановлюється разом з інтегрованим частотним перетворювачем в окремій пластиковій шафі керування класу захисту IP65. Підключення живлення: 230V/50 Hz — на об’єкті.
## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, Class 1
- Водонепроникність: DIN EN 12425, Class 0
- Повітропроникність: DIN EN 12426, Class 1
- Звукоізоляція: DIN EN ISO 717-1, 11 dB(A)
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
Документація
Каталоги
Datasheets
Креслення
BIM моделі
Archicad
- Основна BIM-модель для Archicad — EFA-SRT-S-ECO-302A05.gsm
- Файл макросів для Archicad — EFA-macros.lcf
