Опис

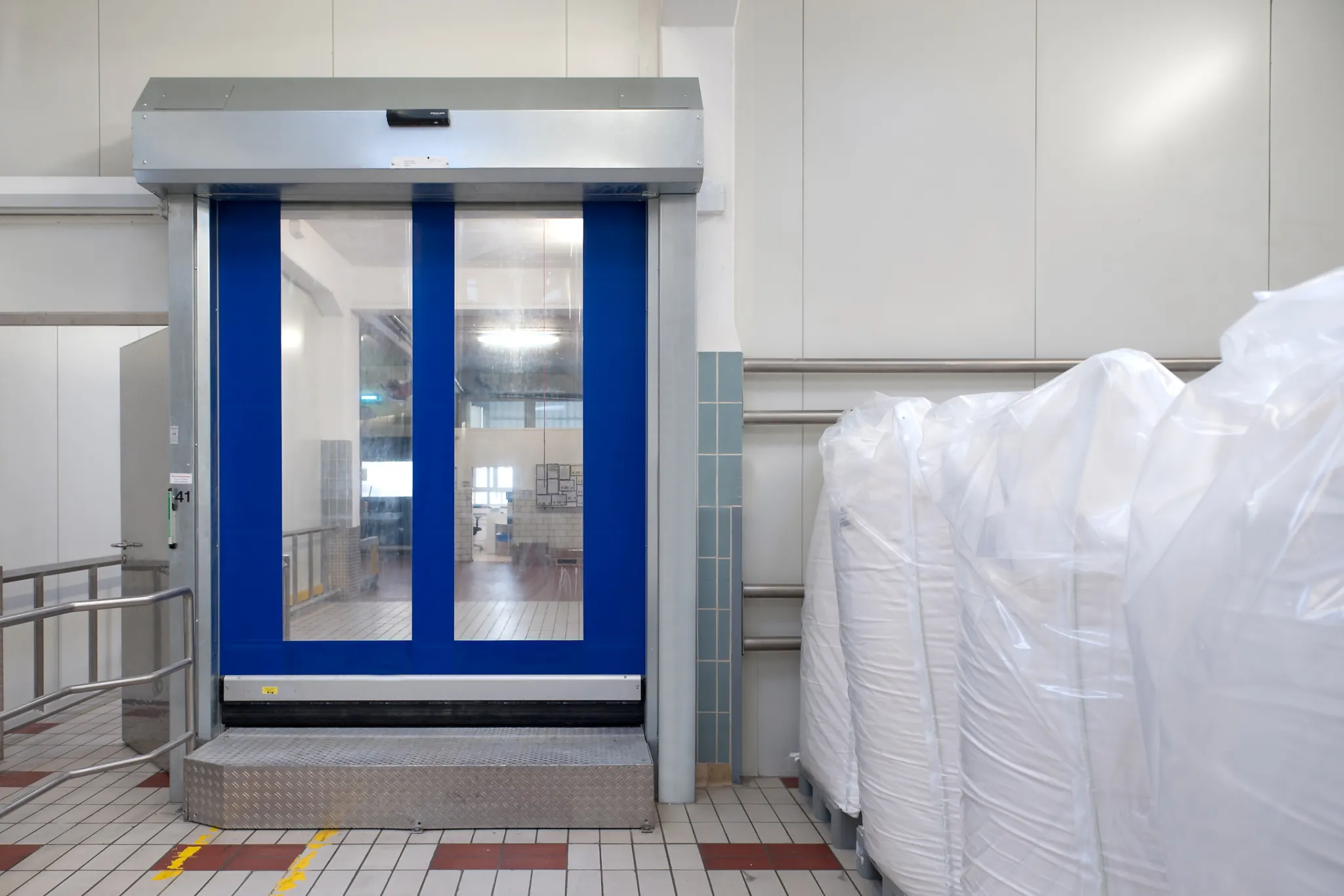

EFAFLEX EFA-SRT Premium 271 — рулонні ворота з ПВХ-полотном для інтенсивних внутрішніх прорізів, де потрібна вища продуктивність ніж у ECO без переходу на спіральну конструкцію. Більший розмір прорізу — до 5×5,5 метра — і вища швидкість відкривання підходять для великих логістичних зон, виробничих коридорів і ділянок з активним потоком навантажувачів. ПВХ-полотно зберігає часткову прозорість, що дозволяє спостерігати рух по обидва боки воріт. Хоча модель орієнтована на внутрішнє застосування, вона витримує вітрове навантаження до класу 3 — придатна для напівзакритих промислових будівель і критих переходів.
Експертна оцінка
Це сильна універсальна Premium-модель у R-серії для внутрішніх логістичних і виробничих зон, де важливі швидкість, ресурс та контроль руху без надмірної спеціалізації.
Переваги
Висока продуктивність
Збільшена швидкість відкривання забезпечує швидкий рух матеріалів та техніки без утворення заторів на виробництві.
Базова вітростійкість
Витримує навантаження до класу 3, що дозволяє монтаж у напіввідкритих будівлях та критих переходах.
Контроль робочих зон
Часткова прозорість ПВХ-полотна зберігає візуальний контакт між суміжними ділянками для безпеки персоналу.
Базова комплектація
- ПВХ-полотно 2 мм, повністю прозоре, з попереджувальними смугами
- Високочастотний мотор / компактний блок керування EFA-TRONIC (IP 65)
- Швидкість відкривання / закривання: 2,0 / 0,75 м/с (залежно від розміру)
- Контактна захисна кромка
- Світловий бар’єр
Основні технічні характеристики
- Максимальна ширина: 5 000 мм
- Максимальна висота: 5 500 мм
- Максимальна швидкість відкривання: 2.0 м/с
- Максимальна швидкість закривання: 0.75 м/с
- Вітрове навантаження (DIN EN 12424): до class 3
- Звукоізоляція (DIN EN ISO 717-1): до 12 дБ(A)
- Кількість циклів: до 150 000 на рік
- Висота притолоки: 525 мм
- Глибина притолоки: 430 мм
- Ширина напрямної з мотором: 235 мм
- Ширина напрямної без мотора: 220 мм
Обмеження
Сфера застосування
Модель розроблена виключно для внутрішніх приміщень і не призначена для використання як зовнішні ворота.
Технічні специфікації
Показники водонепроникності та повітропроникності для цієї моделі не нормуються виробником.
Галузі застосування
- внутрішня логістика
- виробничі об’єкти
- складські зони
- інтенсивні промислові проходи
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: — не заявлено
- Heavy duty inside door: ТАК
- Crash protection: ○ опція
Нормативні класи
- Вітрове навантаження (DIN EN 12424): до class 3
- Опір проникненню води (DIN EN 12425): npd
- Повітропроникність (DIN EN 12426): npd
- Звукоізоляція (DIN EN ISO 717-1): до 12 дБ(A)
- Теплоізоляція (DIN EN 12428): npd
Розміри
- Ширина W мін.: 600 мм
- Ширина W макс.: 5 000 мм
- Висота H мін.: 1 300 мм
- Висота H макс.: 5 500 мм
Притолока та напрямні
- Висота притолоки: 525 мм
- Глибина притолоки: 430 мм
- Ширина напрямної з мотором: 235 мм
- Ширина напрямної без мотора: 220 мм
Швидкість
- Максимальна швидкість відкривання: 2.0 м/с
- Максимальна швидкість закривання: 0.75 м/с
Полотно
- Полотно: 2 / 3 мм ПВХ
- Виконання полотна: повністю прозоре
- Вертикальні попереджувальні смуги: ТАК
- Натяг полотна в закритому стані: до 800 N
Конструкція
- Бічні направляючі для стабільного ходу полотна: ТАК
- Герметизована оцинкована сталева рама sendzimir: ТАК
- Балансування ваги: пружини розтягу
Механіка та привід
- Привід: високочастотний мотор-редуктор з гальмом
- Індуктивні датчики: ТАК
- Електронний контроль кінцевих положень: ТАК
- Ресурс: до 150 000 циклів на рік

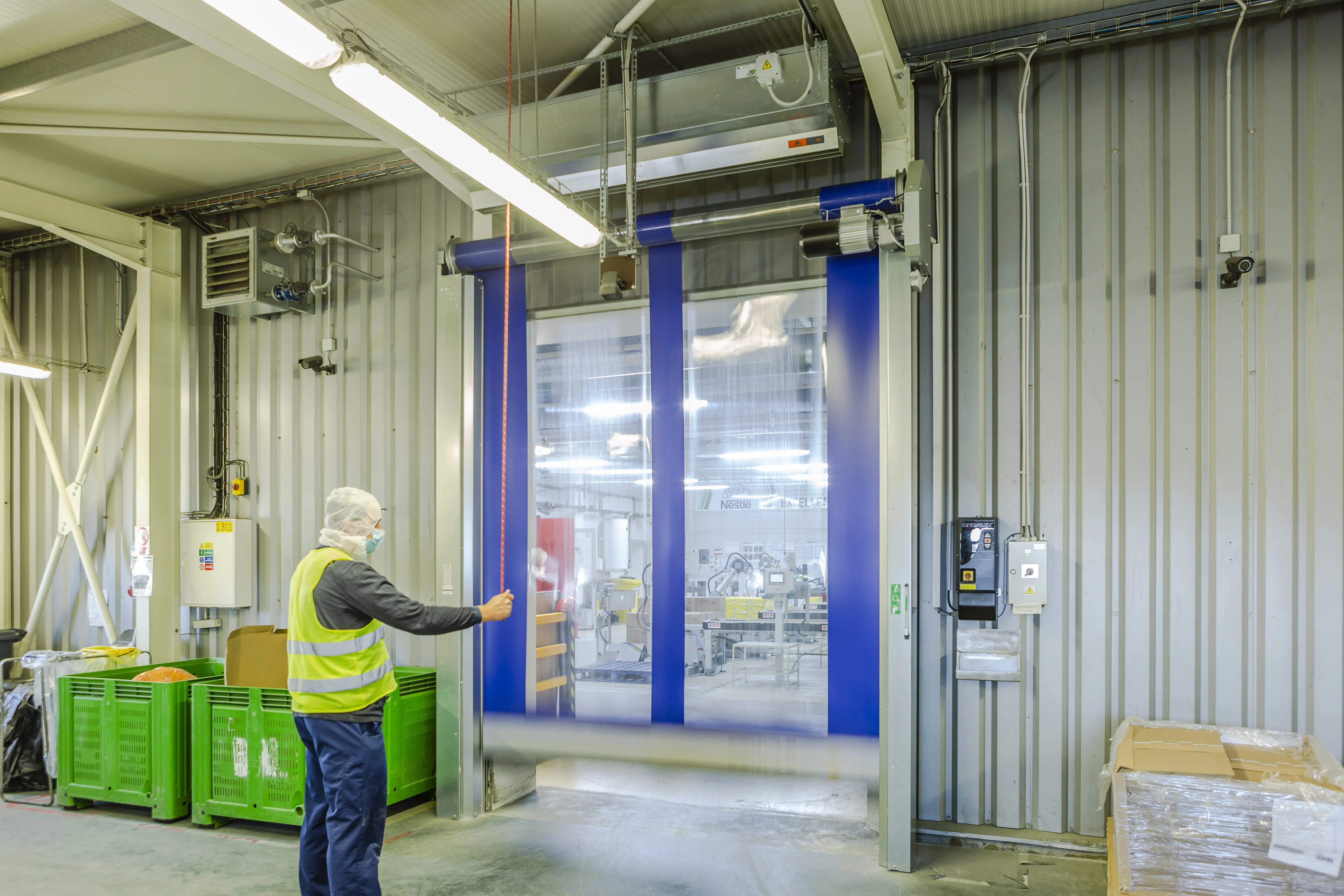

- Ручне відкривання при зникненні живлення: ТАК
Керування
- Шафа керування: окрема, пластикова, IP65
- Частотний перетворювач: ТАК
- Підключення: 230 V / 50 Hz
Текст для тендеру
ШВИДКІСНІ РУЛОННІ ВОРОТА, типу «EFAFLEX EFA-SRT L Premium 271»
Швидкісні рулонні ворота типу «EFAFLEX EFA-SRT L Premium 271» з високопродуктивним електромеханічним приводом для безперервної промислової експлуатації.
## Технічні особливості
- Спеціальний механізм пружин розтягу інтегрований у бокові рами для врівноваження ваги полотна та забезпечення ручного відкривання воріт у разі зникнення живлення (відповідно до DIN EN 12604). Цей довговічний і надзвичайно простий в обслуговуванні пристрій противаги є обов’язковим. Виконання з торсійними пружинами не допускається.
- Полотно воріт: стандартно з ПВХ товщиною 2 або 3 мм, повністю прозоре, спрямоване з боків і намотується на горизонтально встановлений вал; ПВХ-полотна зазвичай мають вертикальні попереджувальні смуги. Має бути передбачена безобслуговувана система натягу полотна для підтримання натягу до 800 Н у закритому стані. Крім того, бічні напрямні мають бути оснащені спеціальними пристроями для забезпечення бездоганного намотування і розмотування навіть під вітровим навантаженням. Сталева рамна конструкція повністю герметизована та стандартно оцинкована методом sendzimir.
- Привід воріт виконаний на базі мотор-редуктора з гальмом у виконанні високочастотного двигуна. Положення воріт безперервно контролюються незношуваними індуктивними безконтактними датчиками, а кінцеві положення визначаються електронно. Електромеханічні кінцеві вимикачі не допускаються.
- Швидкість відкривання до 2.0 м/с; швидкість закривання до 0.75 м/с.
- Мікропроцесорне керування встановлюється разом з інтегрованим частотним перетворювачем в окремій пластиковій шафі керування класу захисту IP65. Підключення живлення: 230V/50 Hz — на об’єкті.
## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, до Class 3
- Звукоізоляція: DIN EN ISO 717-1, до 12 dB(A)
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
