Опис

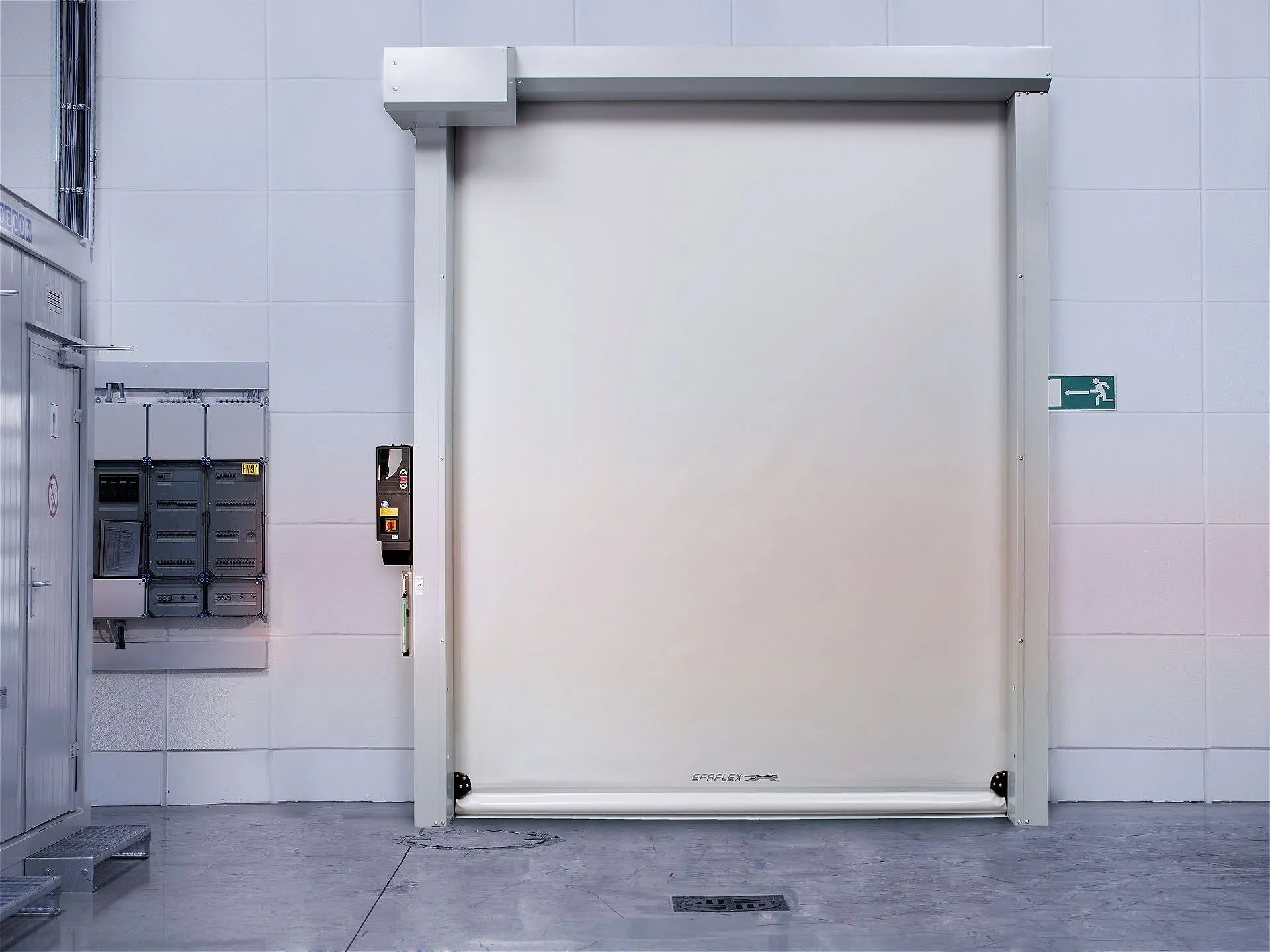

EFAFLEX EFA-SRT-L Soft Touch 282 — рулонні ворота для внутрішніх прорізів із вбудованим захистом від зіткнень і самовідновлюваним полотном, що не потребує ремонту після поодинокого удару. Головна перевага — crash protection у стандартній комплектації: після випадкового зіткнення навантажувача полотно відновлюється самостійно без зупинки лінії для ремонту. Підходить для активних виробничих і логістичних зон, де часті контакти з полотном є нормою, а простій через ремонт воріт коштує дорого. Ця модель виключно для внутрішнього застосування — не підходить для зовнішніх прорізів чи зон з вітровим навантаженням.
Експертна оцінка
Це одна з найпрактичніших SRT-моделей для інтенсивних проходів навантажувачів: Soft Touch помітно знижує ризик простою після ударів по полотну.
Переваги
Захист від зіткнень (Crash protection)

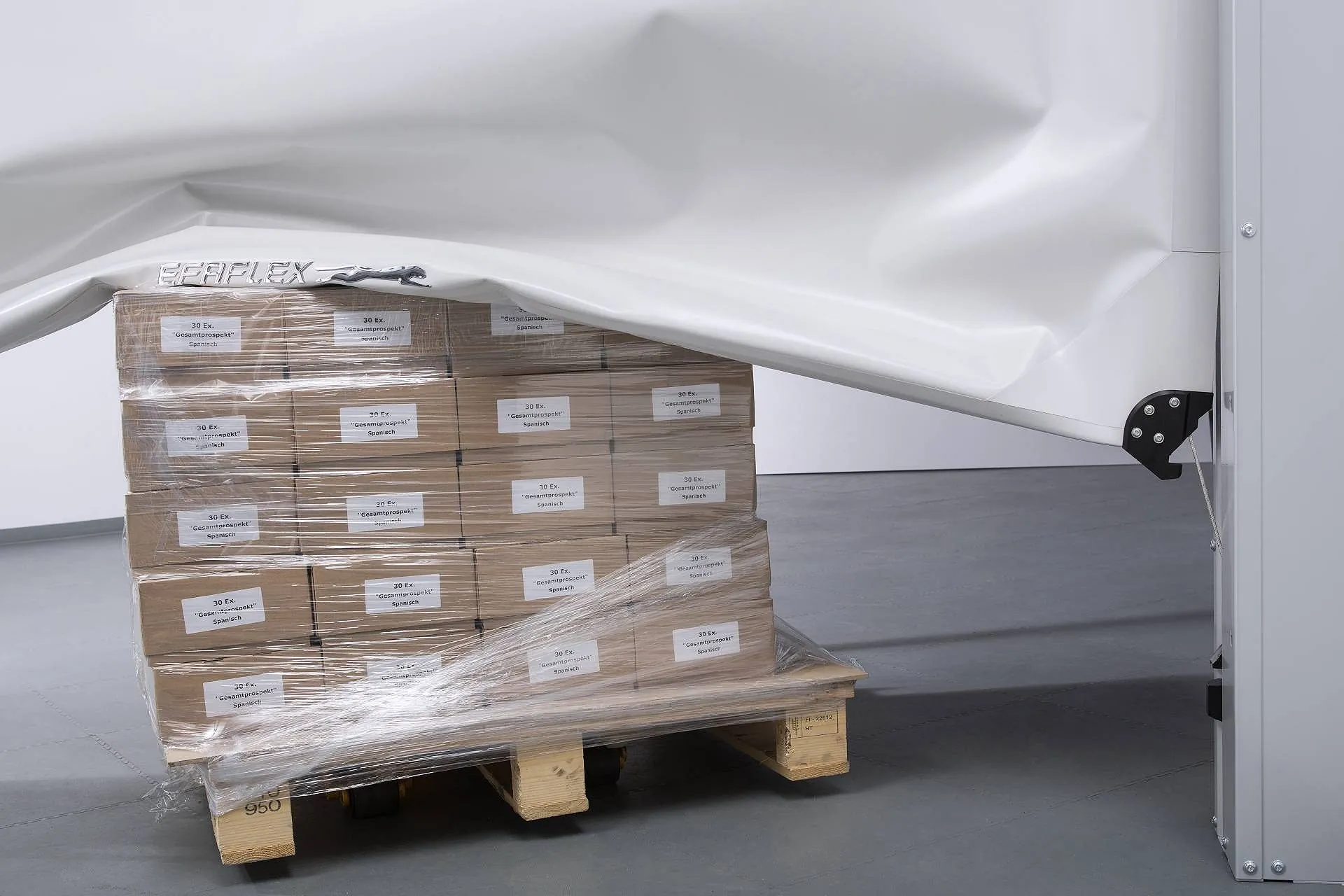

Спеціальна конструкція нижньої кромки мінімізує пошкодження як самих воріт, так і вантажу при випадковому ударі.
Миттєве самовідновлення
Після вибивання полотно автоматично заправляється в направляючі під час наступного циклу без втручання майстра.
Безперервність процесів
Відсутність простоїв через зламані ворота економить час та гроші на найнапруженіших логістичних ділянках.
Базова комплектація
- ПВХ-покрите поліестерне полотно товщиною 0,8 мм, без оглядового вікна
- Можливо лише до макс. 3 000 × 3 000 мм; для більших розмірів — стандартний ПВХ (надбавка за прайсом)
- Високочастотний мотор / блок керування FUZ2-G
- Світловий бар’єр у корпусі воріт (1 шт.) / кожух при H < 2 500 мм
- Швидкість відкривання / закривання: 1,5 / 0,75 м/с
- Контактна захисна кромка
Основні технічні характеристики
- Максимальна ширина: 4 000 мм
- Максимальна висота: 4 000 мм
- Максимальна швидкість відкривання: 2.0 м/с
- Максимальна швидкість закривання: 0.75 м/с
- Звукоізоляція (DIN EN ISO 717-1): 12 дБ(A)
- Кількість циклів: до 150 000 на рік
- Crash protection: стандартно
- Self-repairing door curtain: стандартно
- Висота притолоки: 461 мм
- Глибина притолоки: 415 мм
- Ширина напрямної з мотором: 215 мм
- Ширина напрямної без мотора: 145 мм
Галузі застосування
- внутрішні проходи з інтенсивним рухом
- логістика
- виробництво
- зони з ризиком удару технікою по полотну
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: — не заявлено
- Застосування без вітрового навантаження: ТАК
Нормативні класи
- Вітрове навантаження (DIN EN 12424): npd
- Опір проникненню води (DIN EN 12425): npd
- Повітропроникність (DIN EN 12426): npd
- Звукоізоляція (DIN EN ISO 717-1): 12 дБ(A)
- Теплоізоляція (DIN EN 12428): npd
Розміри
- Ширина W мін.: 600 мм
- Ширина W макс.: 4 000 мм
- Висота H мін.: 1 400 мм
- Висота H макс.: 4 000 мм
Притолока та напрямні
- Висота притолоки: 461 мм
- Глибина притолоки: 415 мм
- Ширина напрямної з мотором: 215 мм
- Ширина напрямної без мотора: 145 мм
Швидкість
- Максимальна швидкість відкривання: до 2.0 м/с
- Максимальна швидкість закривання: 0.75 м/с
Полотно
- Полотно: 0.8 мм армований поліестер
- Самовідновлюване полотно: ТАК
- Гнучка деформівна нижня кромка: ТАК
Конструкція і безпека
- Snap-in connections з обох боків нижньої кромки: ТАК
- Crash detection sensors: ТАК
- Автоматичне повторне заправлення полотна після crash: ТАК
- Контактна кромка безпеки: не потрібна завдяки гнучкій нижній кромці
- Бічні вітрозахисні кнопки: ТАК
Механіка та привід
- Привід: високочастотний мотор-редуктор з гальмом
- Індуктивні датчики: ТАК
- Електронний контроль кінцевих положень: ТАК
- Ресурс: до 150 000 циклів на рік
Керування
- Шафа керування: окрема, пластикова, IP65
- Частотний перетворювач: ТАК
- Підключення: 230 V / 50 Hz
Текст для тендеру
ШВИДКІСНІ РУЛОННІ ВОРОТА типу «EFA-SRT-L Soft Touch (282)»
Виробник: EFAFLEX Tor- und Sicherheitssysteme GmbH & Co. KG
ТЕХНІЧНІ ОСОБЛИВОСТІ
- Стандартне snap-in з’єднання по обидва боки нижньої кромки полотна для захисту від пошкоджень при випадковому зіткненні.
- Після зіткнення сенсори передають сигнал у керування, рух воріт одразу зупиняється, система піднімає полотно і дозволяє автоматичне повторне заправлення.
- Завдяки гнучкій нижній кромці контактна кромка безпеки не потрібна.
- Полотно з армованого поліестеру товщиною 0.8 мм.
- Бічні напрямні оснащені спеціальними вітрозахисними кнопками.
- Високочастотний мотор-редуктор з гальмом, індуктивні датчики, електронний контроль кінцевих положень.
- Окрема пластикова шафа керування IP65 з інтегрованим частотним перетворювачем.
ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ
- Швидкість відкривання: до 2.0 м/с
- Швидкість закривання: до 0.75 м/с
- Звукоізоляція (DIN EN ISO 717-1): 12 дБ(A)
РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
