Опис

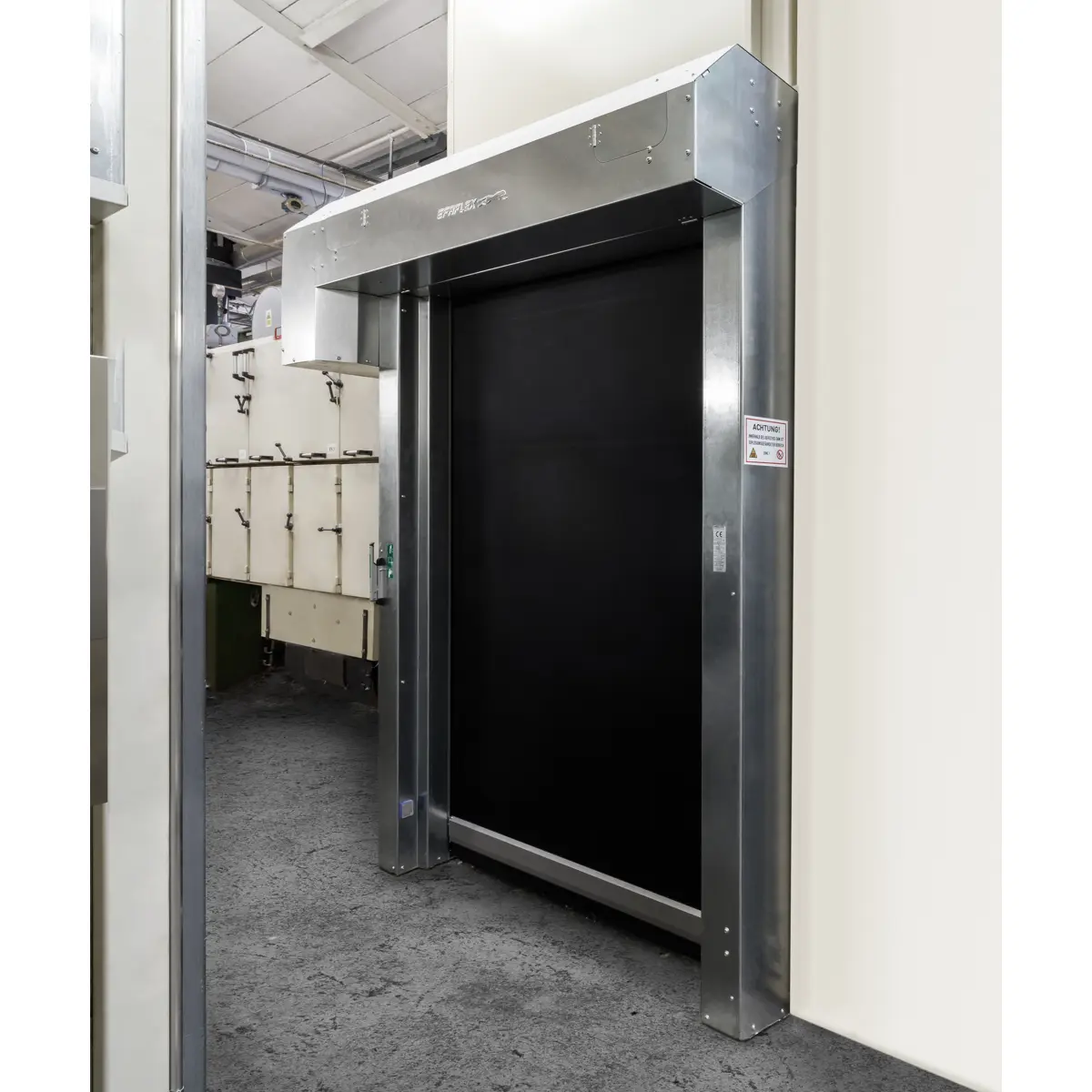

EFAFLEX EFA-SRT-L EX 294 — рулонні ворота у вибухозахищеному виконанні ATEX для внутрішніх прорізів у зонах з вибухонебезпечним газом або пилом. Модель сертифікована для зон 1, 2 (газ) і 21, 22 (пил) — необхідна умова для хімічних виробництв, об’єктів із парами розчинників і зон зберігання вибухонебезпечних речовин. Рулонна конструкція зі спеціальними EX-компонентами компактніша і простіша в обслуговуванні, ніж спіральна ATEX-модель SST EX. Ця модель виключно для внутрішнього застосування — для зовнішніх ATEX-прорізів потрібне окреме рішення.
Експертна оцінка
Практичне EX-рішення для внутрішніх зон, де потрібні вибухозахист, компактність рулонної системи та стабільна щоденна експлуатація без надмірної складності спіральної архітектури.
Переваги
Повний вибухозахист ATEX
Сертифікація для зон 1, 2 (газ) та 21, 22 (пил) гарантує безпеку на хімічних і нафтопереробних підприємствах.
Компактна конструкція
Рулонна архітектура з EX-компонентами потребує менше місця і простіша в обслуговуванні, ніж спіральні аналоги.
Безкомпромісна безпека
Спеціалізоване виконання усіх елементів виключає ризик іскроутворення в небезпечних середовищах.
Базова комплектація
- Виконання для вибухонебезпечної зони ATEX Zone 2 (II 3G IIB T4)
- Полотно 1,4 мм ATEX, чорне, без оглядового вікна
- Мотор ATEX / mcp2 (шафа керування 600 × 600 × 210 мм)
- Швидкість відкривання / закривання: 1,0 / 0,5 м/с
- Контактна захисна кромка
- Світловий бар’єр
Основні технічні характеристики
- Максимальна ширина: 4 000 мм
- Максимальна висота: 4 000 мм
- Максимальна швидкість відкривання: 1.0 м/с
- Максимальна швидкість закривання: 0.5 м/с
- EX-зони застосування: 1, 2, 21, 22
- Кількість циклів: до 150 000 на рік
- Призначення: внутрішні прорізи
- Висота притолоки: 470 мм
- Глибина притолоки: 450 мм
- Ширина напрямної з мотором: 580 мм
- Ширина напрямної без мотора: 215 мм
Обмеження
Вузька спеціалізація
Це спеціалізоване рішення для вибухонебезпечних зон (EX-серія). Модель не рекомендується використовувати як універсальні швидкісні ворота для звичайних об’єктів без вимог ATEX.
Галузі застосування
- ATEX-зони у виробництві
- хімічні та технологічні цехи
- внутрішні вибухонебезпечні прорізи
- промислові зони з підвищеними вимогами до безпеки
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: — не заявлено
- Вибухозахищене виконання: ТАК
EX-сумісність
- Зони застосування: 1 / 2 / 21 / 22
Розміри
- Ширина W мін.: 600 мм
- Ширина W макс.: 4 000 мм
- Висота H мін.: 1 300 мм
- Висота H макс.: 4 000 мм
Притолока та напрямні
- Висота притолоки: 470 мм
- Глибина притолоки: 450 мм
- Ширина напрямної з мотором: 580 мм
- Ширина напрямної без мотора: 215 мм
Швидкість
- Максимальна швидкість відкривання: 1.0 м/с
- Максимальна швидкість закривання: 0.5 м/с
Ресурс
- Кількість циклів: до 150 000 на рік
Конструкція
- Тип системи: high-speed roll-up door / SRT
- Призначення: внутрішнє застосування
Текст для тендеру
ШВИДКІСНІ РУЛОННІ ВОРОТА У ВИБУХОЗАХИЩЕНОМУ ВИКОНАННІ, типу «EFAFLEX EFA-SRT-L EX 294»
Швидкісні рулонні ворота типу «EFAFLEX EFA-SRT-L EX 294» з електромеханічним високопродуктивним приводом для безперервної промислової експлуатації всередині приміщень.
## Технічні особливості
- У бокові рами воріт має бути інтегрований спеціальний пружинний механізм для врівноваження ваги полотна та забезпечення аварійного відкривання воріт у разі зникнення живлення (згідно з DIN EN 12604). Цей довговічний і надзвичайно зручний в обслуговуванні пристрій противаги є обов’язковим. Виконання з торсійними пружинами не допускається.
- Стандартне полотно воріт: виготовлене з чорного, непрозорого ATEX-матеріалу товщиною 1.4 мм, спрямоване з боків і намотується на horizontal встановлений вал. Має бути передбачена безобслуговувана система натягу полотна для підтримання постійного натягу до 800 Н у закритому стані. Крім того, бічні напрямні повинні бути оснащені спеціальними пристроями для бездоганного намотування і розмотування навіть за наявності протягів. Сталева рамна конструкція повністю герметизована та стандартно оцинкована методом sendzimir.
- Привід воріт виконаний на базі високочастотного двигуна. Положення воріт безперервно контролюються незношуваними індуктивними безконтактними датчиками (Зона 1) або абсолютними енкодерами (Зона 2), а кінцеві положення визначаються електронно. Електромеханічні кінцеві вимикачі не допускаються.
- Мікропроцесорне керування встановлюється разом з інтегрованим частотним перетворювачем в окремій сталевій шафі керування класу захисту IP65. Підключення живлення: 230V/50 Hz — на об’єкті. Система керування ПОВИННА бути встановлена поза межами вибухонебезпечної зони.
- Система воріт відповідає вимогам ATEX згідно з RL 2014/34/EU та придатна для використання у відповідних вибухонебезпечних зонах (температура експлуатації від -15°C до +50°C). Усі електричні компоненти (крім шафи керування) мають ATEX-сертифікат.
- Повітропроникність згідно з DIN EN 12426: Клас 0.
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
