Опис

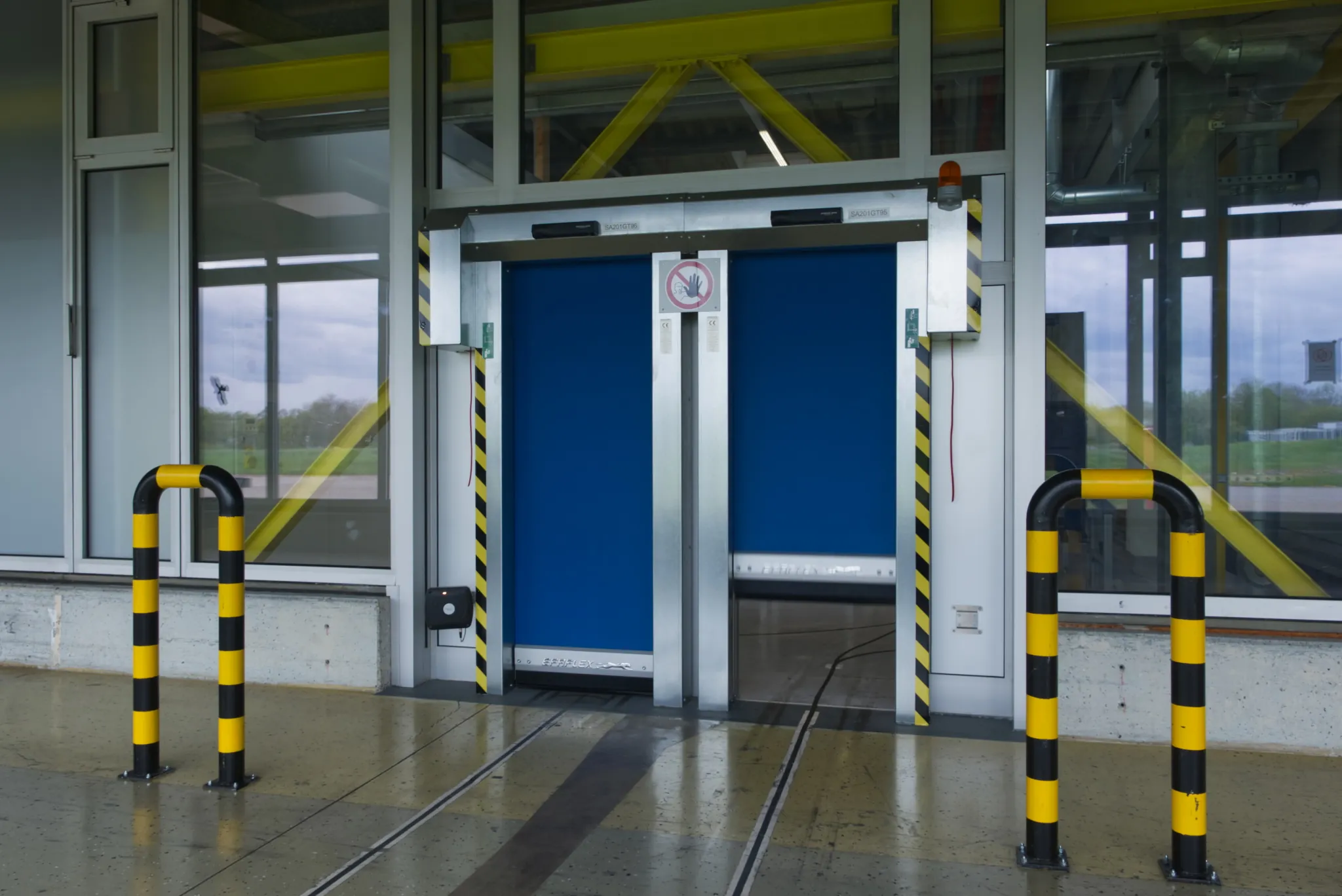

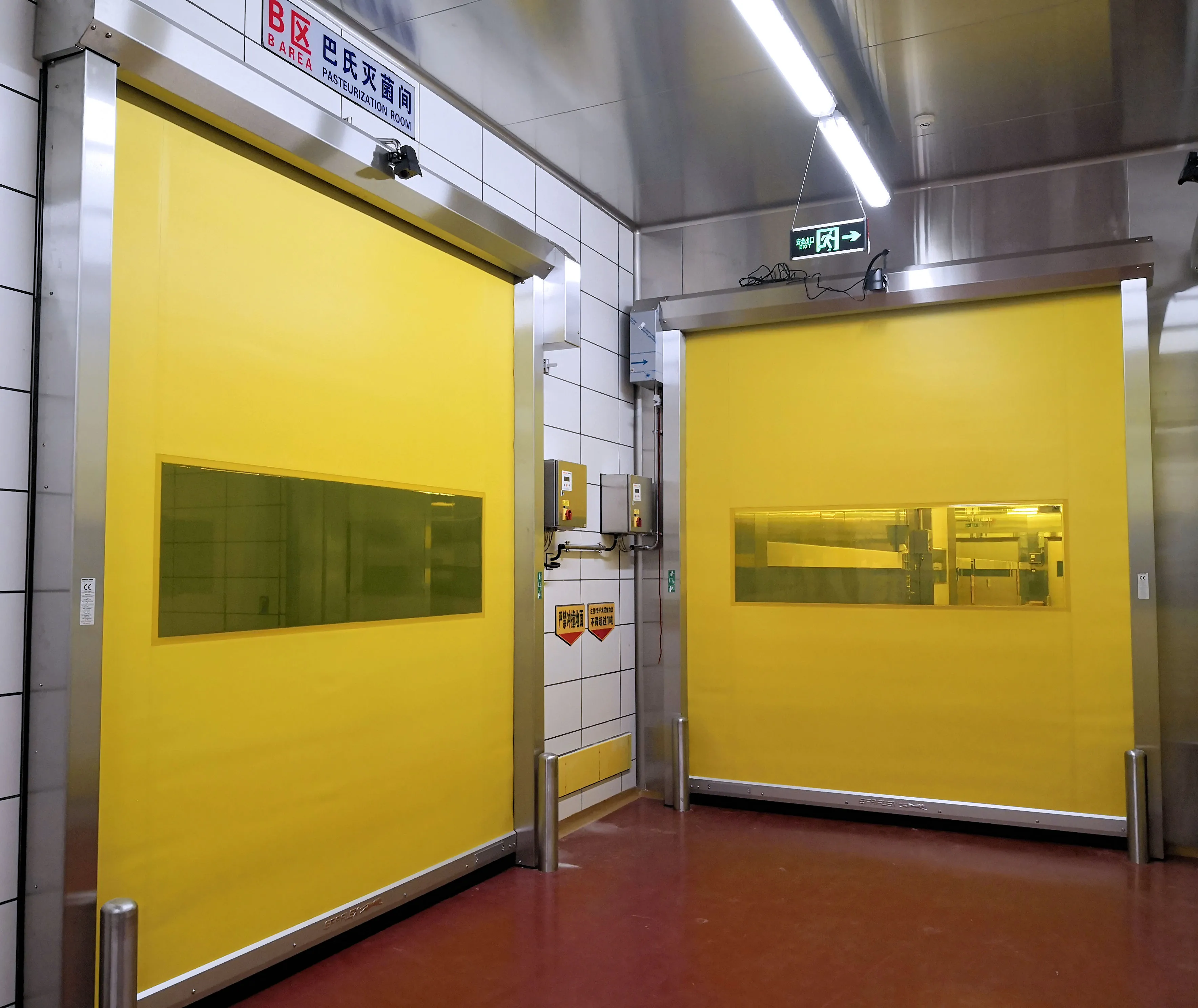

EFAFLEX EFA-SRT-L ECO 274 — компактні рулонні ворота з ПВХ-полотном для внутрішніх промислових прорізів із помірним транспортним потоком і відсутністю вітрового навантаження. Проста конструкція з противагами підходить для виробничих ліній, складських зон і конвеєрних прорізів, де не потрібна складна спіральна механіка. ECO-варіант забезпечує надійну автоматизацію і часткову прозорість крізь полотно без переплати за Premium-функції. Ця модель виключно для внутрішнього застосування — для зовнішніх або відкритих прорізів потрібна серія з вітростійкою конструкцією.
Експертна оцінка
Практична ECO-модель для внутрішніх виробничих і складських зон, де потрібні надійна автоматизація, прозоре полотно та економніша конфігурація без надлишкових performance-вимог.
Переваги
Економічна ефективність
Надійна автоматизація для внутрішніх прорізів без переплати за функції преміум-класу та складну механіку.
Проста і надійна конструкція
Система з противагами забезпечує стабільну роботу і не вимагає складного регулярного обслуговування.
Часткова прозорість
ПВХ-полотно пропускає світло, покращуючи видимість і підвищуючи безпеку в робочих зонах.
Базова комплектація
- Полотно воріт — гнучке ПВХ-полотно (прозоре з попереджувальними смугами)
- Привід — електромотор, 230 В / 50 Гц
- Блок керування — EFA-TRONIC®
- Безпека — контактна кромка, світловий бар’єр
Основні технічні характеристики
- Максимальна ширина: 4 000 мм
- Максимальна висота: 4 000 мм
- Максимальна швидкість відкривання: 1.5 м/с
- Максимальна швидкість закривання: 1.0 м/с
- Звукоізоляція (DIN EN ISO 717-1): 11 дБ(A)
- Кількість циклів: до 150 000 на рік
- Висота притолоки: 620 мм
- Глибина притолоки: 380 мм
- Ширина напрямної з мотором: 330 мм
- Ширина напрямної без мотора: 123 мм
Обмеження
Сфера застосування
Конструкція призначена виключно для внутрішніх приміщень і не розрахована на використання в умовах вітрового навантаження.
Вітрова стійкість
Модель не має підтвердженого класу вітрового навантаження за стандартом DIN EN 12424 (граничне навантаження становить лише близько 18 км/год або 16 Па).
Галузі застосування
- внутрішня логістика
- виробництво
- конвеєрні системи
- проходи без вітрового навантаження
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: — не заявлено
- Застосування без вітрового навантаження: ТАК
- Crash protection: ○ опція
- Підходить для conveyor systems: ТАК
Нормативні класи
- Вітрове навантаження: npd; measured by EFAFLEX = 18 км/год, 16 Pa
- Опір проникненню води (DIN EN 12425): npd
- Повітропроникність (DIN EN 12426): npd
- Звукоізоляція (DIN EN ISO 717-1): 11 дБ(A)
- Теплоізоляція (DIN EN 12428): npd
Розміри
- Ширина W мін.: 1 000 мм
- Ширина W макс.: 4 000 мм
- Висота H мін.: 1 000 мм
- Висота H макс.: 4 000 мм
Притолока та напрямні
- Висота притолоки: 620 мм
- Глибина притолоки: 380 мм
- Ширина напрямної з мотором: 330 мм
- Ширина напрямної без мотора: 123 мм
Швидкість
- Максимальна швидкість відкривання: 1.5 м/с
- Максимальна швидкість закривання: до 1.0 м/с
Полотно
- Полотно: 2 мм ПВХ
- Виконання полотна: повністю прозоре
- Вертикальні попереджувальні смуги: ТАК
- Бічні вітрозахисні кнопки: ТАК
Конструкція
- Рама: оцинкована сталь sendzimir
- Балансування ваги: противаги в обох рамах
- Аварійне відкривання pull cord: ТАК
Механіка та привід
- Привід: високочастотний мотор-редуктор з гальмом
- Індуктивні датчики: ТАК
- Електронний контроль кінцевих положень: ТАК
- Ресурс: до 150 000 циклів на рік
Керування
- Шафа керування: окрема, пластикова, IP65
- Частотний перетворювач: ТАК
- Підключення: 230 V / 50 Hz
Текст для тендеру
ШВИДКІСНІ РУЛОННІ ВОРОТА, типу «EFAFLEX EFA-SRT-L ECO 274»
Швидкісні рулонні ворота типу «EFAFLEX EFA-SRT-L ECO 274» з високопродуктивним електромеханічним приводом для внутрішнього застосування без вітрового навантаження.
## Технічні особливості
- Балансування ваги забезпечується безобслуговуваними та незношуваними противагами, інтегрованими в обидві бокові рами. У разі зникнення живлення ворота можна швидко відкрити в аварійному режимі стандартним тяговим шнуром. Виконання з торсійними пружинами не допускається.
- Полотно воріт: стандартно з ПВХ товщиною 2 мм, повністю прозоре, спрямоване з боків і намотується на горизонтально встановлений вал; ПВХ-полотна зазвичай мають вертикальні попереджувальні смуги. Бічні напрямні полотна повинні бути оснащені спеціальними вітрозахисними кнопками. Сталева рамна конструкція стандартно оцинкована методом sendzimir.
- Привід воріт виконаний на базі мотор-редуктора з гальмом у виконанні високочастотного двигуна. Положення воріт безперервно контролюються незношуваними індуктивними безконтактними датчиками, а кінцеві положення визначаються електронно. Електромеханічні кінцеві вимикачі не допускаються.
- Швидкість відкривання до 1.5 м/с; швидкість закривання до 0.75 м/с.
- Мікропроцесорне керування встановлюється разом з інтегрованим частотним перетворювачем в окремій пластиковій шафі керування класу захисту IP65. Підключення живлення: 230V/50 Hz — на об’єкті.
## Експлуатаційні характеристики (залежно від комплектації)
- Звукоізоляція: DIN EN ISO 717-1, 11 dB(A)
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
