Опис

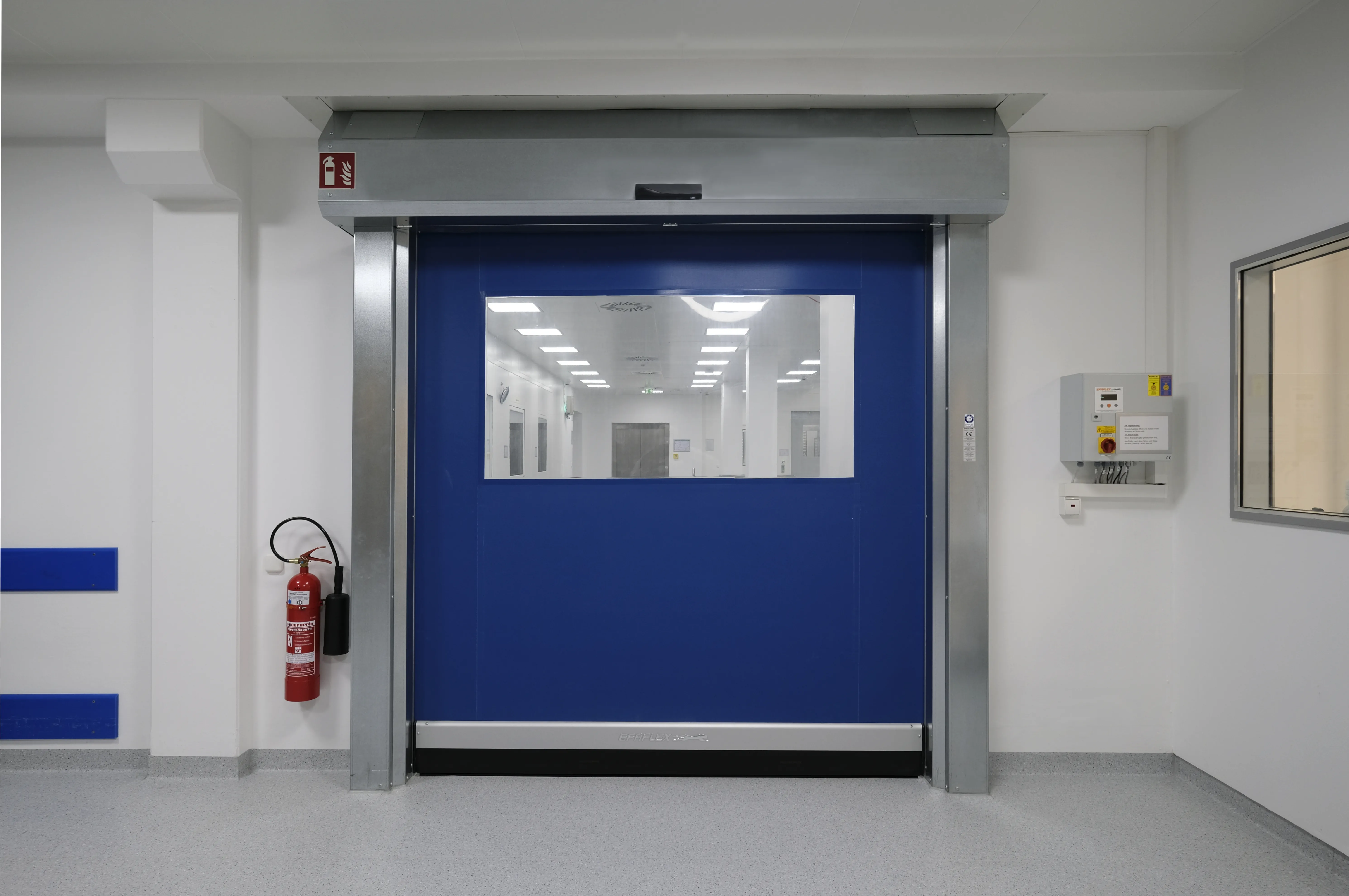

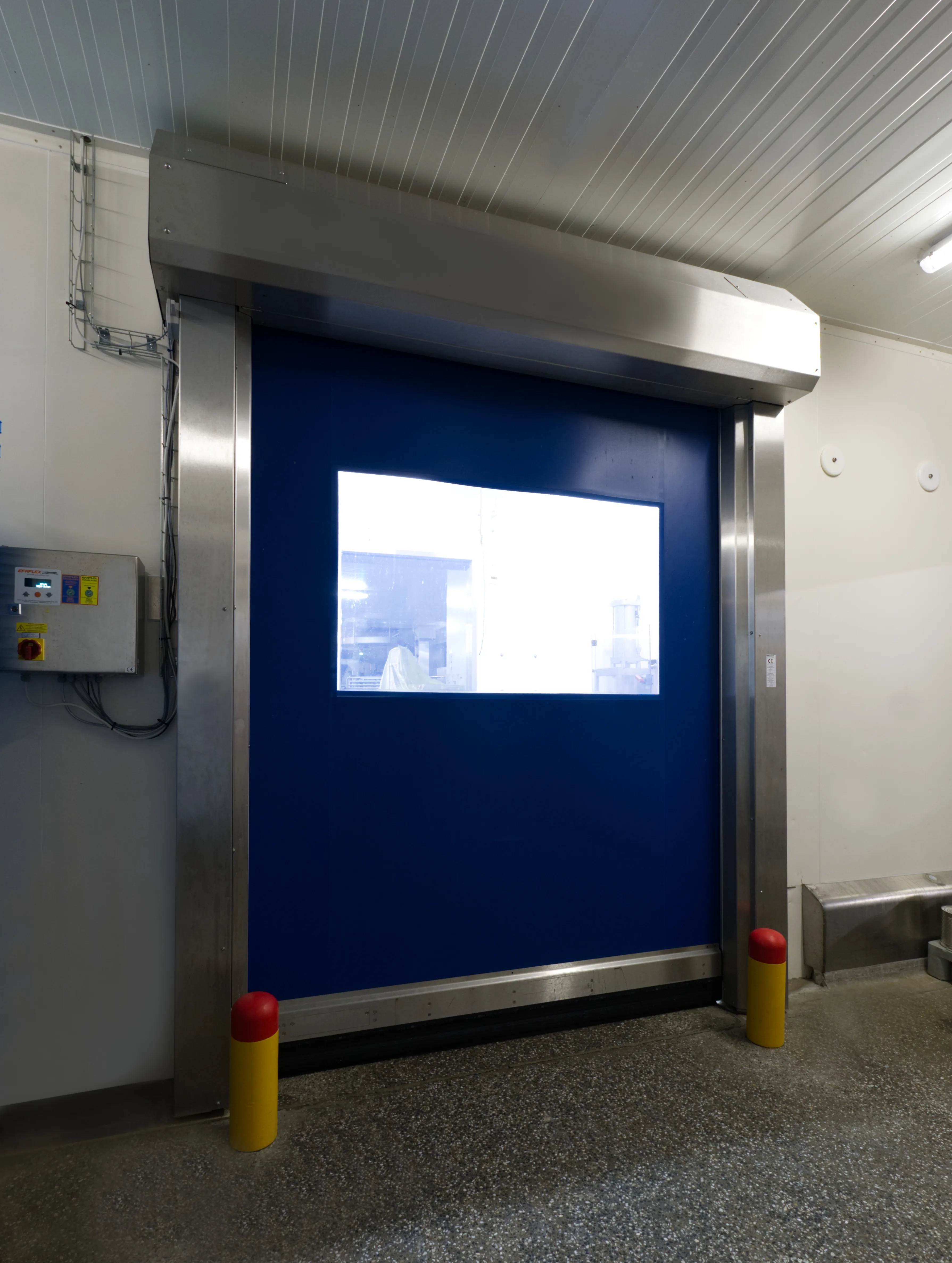

EFAFLEX EFA-SRT FR 280 — рулонні ворота для внутрішніх проходів на шляхах евакуації та порятунку, сертифіковані як «freedom of escape route» відповідно до нормативних вимог до виходів. TÜV-сертифікація гарантує автоматичне відкривання при сигналі евакуації та мінімальне зусилля для ручного відкривання в аварійній ситуації. Підходить для виробничих будівель, великих складів і харчових підприємств, де шляхи евакуації суміщені з транспортними проходами. Цю спеціалізовану FR-модель не можна замінити стандартними рулонними воротами — сертифікація escape route вимагає специфічної логіки керування й архітектурних рішень.
Експертна оцінка
Це вузькоспеціалізована FR-модель для escape-and-rescue routes: ключова цінність тут не лише швидкість, а сертифікована поведінка системи у сценаріях евакуації.
Переваги
Сертифікація для шляхів евакуації
Повна відповідність нормам TÜV для використання на офіційних escape routes у виробничих приміщеннях.
Автоматичне відкривання
Миттєве звільнення проходу при спрацьовуванні пожежної сигналізації або знеструмленні будівлі.
Безпека персоналу
Легке ручне відкривання з мінімальним зусиллям гарантує безперешкодний вихід в екстрених ситуаціях.
Базова комплектація
- ПВХ-полотно 2 мм, повністю прозоре, з попереджувальними смугами
- Високочастотний мотор з робочим гальмом та абсолютним датчиком положення
- Швидкість відкривання / закривання: 1,6 / 0,75 м/с
- EFA-CON в окремій шафі 380 × 380 × 210 мм
- Сертифікат TÜV для використання у шляхах евакуації та аварійних виходах
- Безпечний датчик руху, спрямований у бік евакуації
Основні технічні характеристики
- Максимальна ширина: 4 000 мм
- Максимальна висота: 5 000 мм
- Максимальна швидкість відкривання: 2.6 м/с
- Максимальна швидкість закривання: 0.75 м/с
- Вітрове навантаження (DIN EN 12424): до class 3
- Опір проникненню води (DIN EN 12425): class 0
- Повітропроникність (DIN EN 12426): class 0
- Кількість циклів: до 150 000 на рік
- TÜV certification for escape and rescue routes: ТАК
- Висота притолоки: 525 мм
- Глибина притолоки: 430 мм
- Ширина напрямної з мотором: 290 мм
- Ширина напрямної без мотора: 220 мм
Галузі застосування
- шляхи евакуації та порятунку
- внутрішні промислові проходи
- харчові та виробничі об’єкти
- зони з пожежною сигналізацією та аварійною логікою
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: — не заявлено
- Для escape and rescue routes: ТАК
- TÜV certificate required: ТАК
Нормативні класи
- Вітрове навантаження (DIN EN 12424): до class 3
- Опір проникненню води (DIN EN 12425): class 0
- Повітропроникність (DIN EN 12426): class 0
Розміри
- Ширина W мін.: 850 мм
- Ширина W макс.: 4 000 мм
- Висота H мін.: 2 000 мм
- Висота H макс.: 5 000 мм
Притолока та напрямні
- Висота притолоки: 525 мм
- Глибина притолоки: 430 мм
- Ширина напрямної з мотором: 290 мм
- Ширина напрямної без мотора: 220 мм
Швидкість
- Максимальна швидкість відкривання: до 2.6 м/с
- Максимальна швидкість закривання: 0.75 м/с
Полотно
- Полотно: 2 мм ПВХ
- Виконання полотна: повністю прозоре
- Вертикальні попереджувальні смуги: ТАК
- Постійний натяг полотна при закриванні: ТАК
Конструкція
- Герметизована сталева рама sendzimir: ТАК
- Балансування ваги: пружини розтягу
- Бічні направляючі для стабільної роботи під навантаженням: ТАК
Механіка та привід
- Привід: високочастотний мотор-редуктор з робочим гальмом
- Індуктивні датчики: ТАК
- Електронний контроль кінцевих положень: ТАК
- Ресурс: до 150 000 циклів на рік
- Ручне аварійне відкривання: ТАК
Керування і безпека
- Шафа керування: окрема, IP65
- Частотний перетворювач: ТАК
- Додатковий вхід для пожежної сигналізації: ТАК
- Детектор руху в напрямку евакуації: має бути передбачений
Текст для тендеру
ШВИДКІСНІ РУЛОННІ ВОРОТА, типу «EFAFLEX EFA-SRT FR 280»
Швидкісні рулонні ворота типу «EFAFLEX EFA-SRT FR 280» з високопродуктивним електромеханічним приводом для безперервної промислової експлуатації на шляхах евакуації та порятунку. Система воріт має TÜV-сертифікат, який має бути поданий до відповідного будівельного органу при монтажі на шляхах евакуації та порятунку. У напрямку евакуації має бути передбачений і встановлений надійний детектор руху.
## Технічні особливості
- У бокові рами воріт має бути інтегрований спеціальний пружинний механізм для врівноваження ваги полотна та забезпечення відкривання воріт в аварійному режимі при зникненні живлення. Це довговічне та зручне в обслуговуванні врівноважувальне рішення є обов’язковим. Виконання з торсійними пружинами не допускається.
- Полотно воріт: стандартно з ПВХ товщиною 2 мм, повністю прозоре, спрямоване з боків і намотується на горизонтально встановлений вал; ПВХ-полотна зазвичай мають вертикальні попереджувальні смуги. Має бути передбачена безобслуговувана система натягу полотна для підтримання постійного натягу при закриванні. Крім того, бічні напрямні полотна повинні бути оснащені спеціальними направляючими пристроями для бездоганного намотування і розмотування навіть під вітровим навантаженням. Сталева рамна конструкція по периметру герметизована та стандартно оцинкована методом sendzimir.
- Привід воріт виконаний на базі мотор-редуктора з гальмом у виконанні високочастотного двигуна та має бути оснащений робочим гальмом. Положення воріт безперервно контролюються незношуваними індуктивними безконтактними датчиками, а кінцеві положення визначаються електронно. Електромеханічні кінцеві вимикачі не допускаються.
- Швидкість відкривання до 1.6 м/с; швидкість закривання до 0.75 м/с.
- Мікропроцесорне керування встановлюється разом з інтегрованим частотним перетворювачем в окремій шафі керування класу захисту IP65. Підключення живлення: 230V/50 Hz — на об’єкті. Має бути передбачений додатковий вхід для сигналу пожежної сигналізації замовника.
## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, до Class 3
- Водонепроникність: DIN EN 12425, Class 0
- Повітропроникність: DIN EN 12426, Class 0
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
