Опис

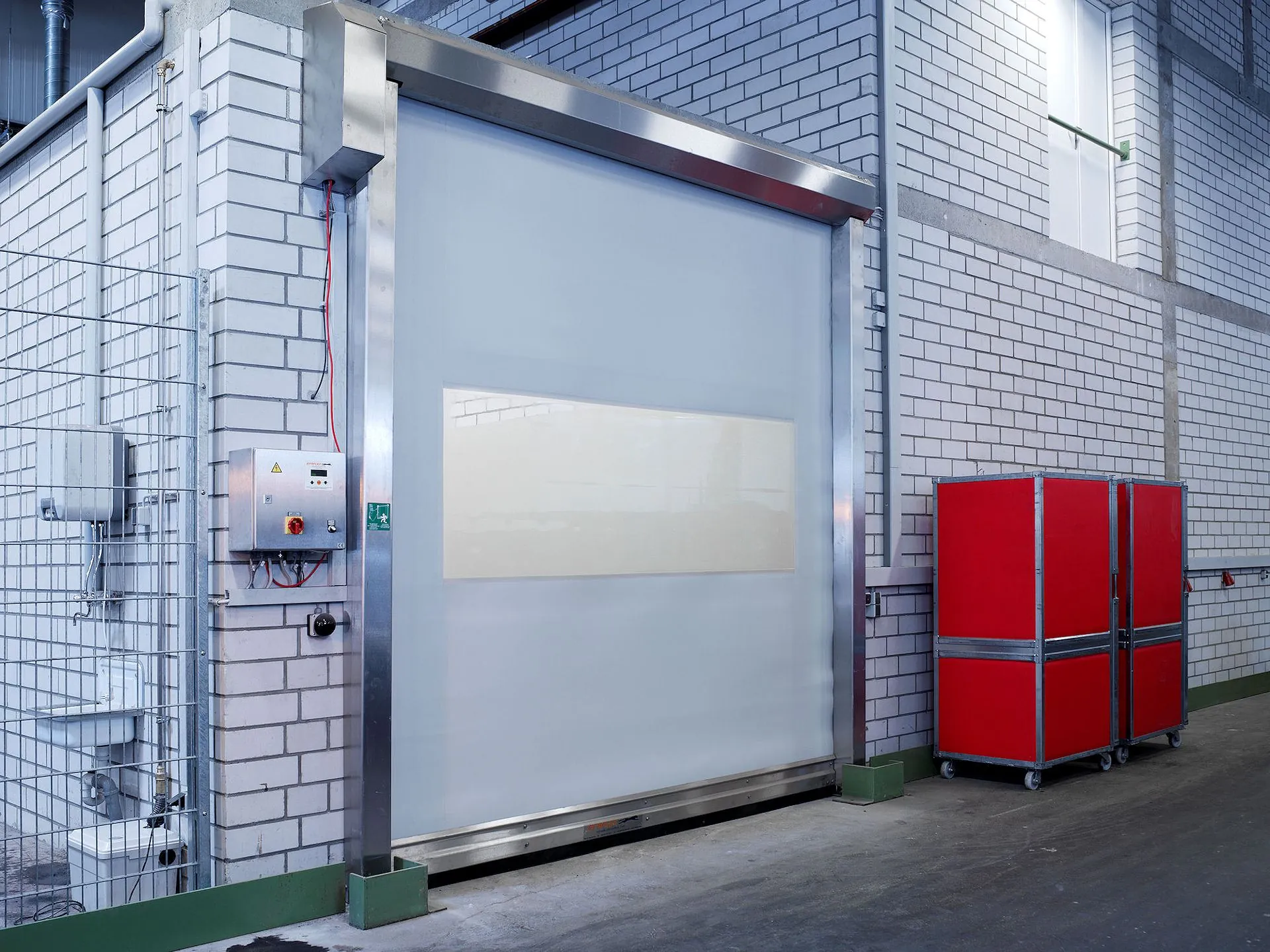

EFAFLEX EFA-SRT EC 242 — рулонні ворота з нержавіючої сталі V2A для внутрішніх гігієнічних зон, де необхідне регулярне мокре прибирання і підвищені санітарні вимоги. Конструкція орієнтована на washdown-застосування: нержавіюча сталь стійка до агресивних мийних розчинів, а дренажні отвори у нижній планці дозволяють повноцінне прибирання без скупчення вологи. Підходить для харчових виробництв, переробки м’яса і риби, фармацевтичних підприємств та будь-яких об’єктів, де гігієна і легкість прибирання — ключові вимоги. Це промисловий washdown-варіант, а не cleanroom-рішення — для стерильних зон ISO Class потрібна модель серії CR.
Експертна оцінка
Це спеціалізована гігієнічна SRT-модель для вологого прибирання: не cleanroom, але дуже сильне рішення для харчових та подібних виробництв з жорсткою мийкою.
Переваги
Нержавіюча сталь V2A
Стійка до агресивних хімічних мийних засобів та постійної вологості — ідеально для харчової промисловості.
Адаптація до миття (Washdown)
Дренажні отвори в нижній планці забезпечують легке очищення і запобігають скупченню води та бактерій.
Гігієнічна відповідність
Конструкція без прихованих порожнин відповідає високим санітарним нормам м’ясопереробних та фармацевтичних об’єктів.
Базова комплектація
- Металеві частини та блок керування з нержавіючої сталі
- Поліестерне полотно (FDA) товщиною 2 мм, без вікон
- Високочастотний мотор / частотний перетворювач / EFA-TRONIC-PROFESSIONAL
- Світловий бар’єр у корпусі воріт (1 шт.) / кожух при H < 2 250 мм
Основні технічні характеристики
- Максимальна ширина: 4 000 мм
- Максимальна висота: 4 000 мм
- Максимальна швидкість відкривання: 2.0 м/с
- Максимальна швидкість закривання: 0.75 м/с
- Звукоізоляція (DIN EN ISO 717-1): до 11 дБ(A)
- Кількість циклів: до 150 000 на рік
- Конструкція з нержавіючої сталі V2A
- Висота притолоки: 888 мм
- Глибина притолоки: 325 мм
- Ширина напрямної з мотором: 335 мм
- Ширина напрямної без мотора: 160 мм
Галузі застосування

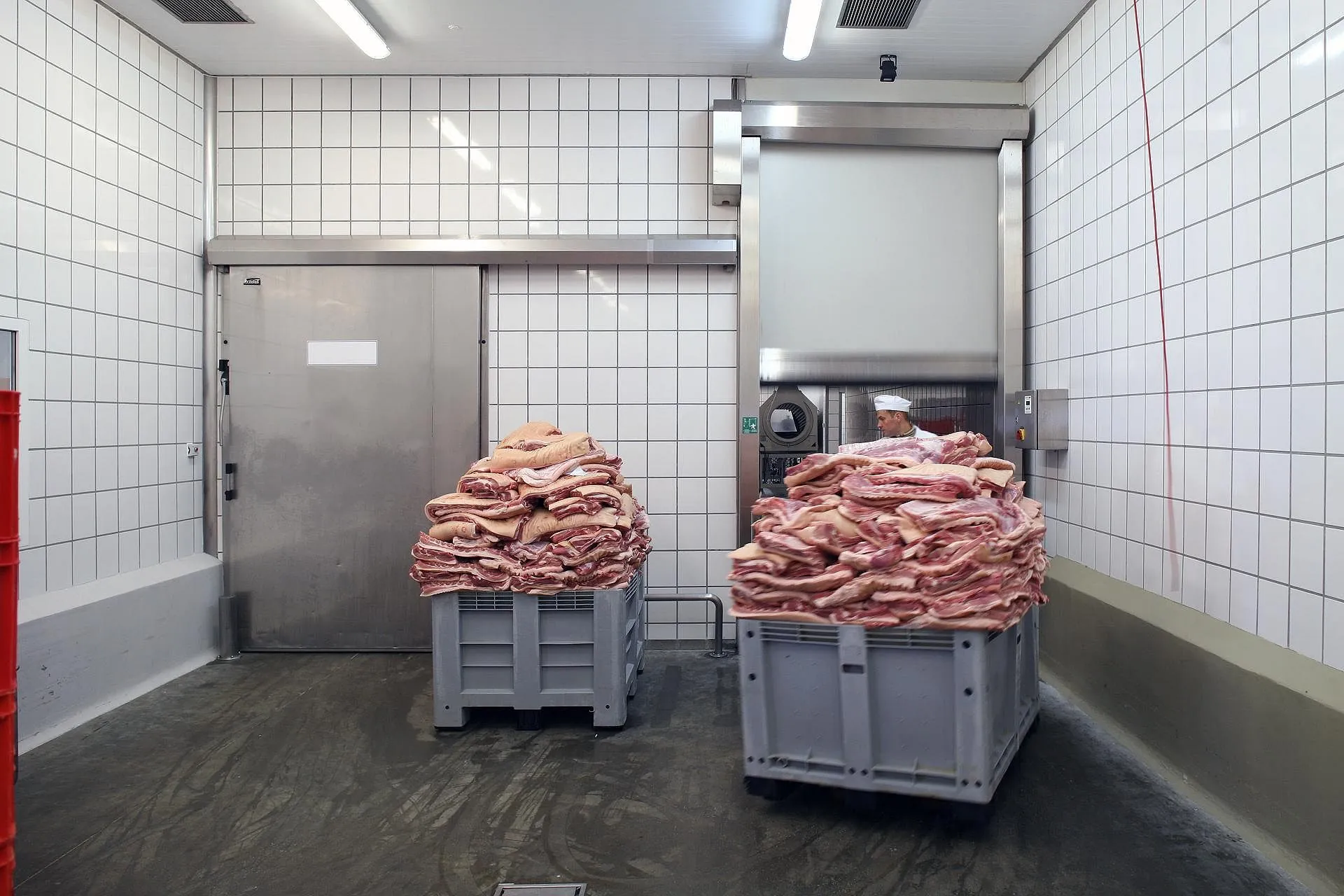

- харчові виробництва
- вологе прибирання
- washdown-зони
- внутрішні санітарні технологічні проходи
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: — не заявлено
- Preferred for wet-cleaned indoor areas: ТАК
- Stainless steel design: ТАК
Нормативні класи
- Вітрове навантаження (DIN EN 12424): npd
- Опір проникненню води (DIN EN 12425): npd
- Повітропроникність (DIN EN 12426): npd
- Звукоізоляція (DIN EN ISO 717-1): до 11 дБ(A)
- Теплоізоляція (DIN EN 12428): npd
Розміри
- Ширина W мін.: 1 000 мм
- Ширина W макс.: 4 000 мм
- Висота H мін.: 1 000 мм
- Висота H макс.: 4 000 мм
Притолока та напрямні
- Висота притолоки: 888 мм
- Глибина притолоки: 325 мм
- Ширина напрямної з мотором: 335 мм
- Ширина напрямної без мотора: 160 мм
Швидкість
- Максимальна швидкість відкривання: до 2.0 м/с
- Максимальна швидкість закривання: 0.75 м/с
Конструкція
- Поверхні з нержавіючої сталі: V2A / 1.4301
- Кришки рами відкидні для очищення: ТАК
- Безперервний дренажний отвір у нижній зоні рами: приблизно 60 мм
- Мотор і вал закриті відкидним кожухом з нержавіючої сталі: ТАК
Полотно
- Полотно: приблизно 2 мм поперечно жорстка поліестерна тканина
- Оглядові смуги: — відсутні
- Відповідність FDA: ТАК
Механіка та привід
- Балансування ваги: противаги в обох рамах
- Привід: високочастотний мотор-редуктор з гальмом
- Індуктивні датчики: ТАК
- Електронний контроль кінцевих положень: ТАК
- Ресурс: до 150 000 циклів на рік
- Аварійне відкривання pull cord: ТАК
Керування
- Шафа керування: V2A нержавіюча сталь, IP65
- Частотний перетворювач: ТАК
- Підключення: 230 V / 50 Hz
Текст для тендеру
ШВИДКІСНІ РУЛОННІ ВОРОТА, типу «EFAFLEX EFA-SRT EC 242»
Швидкісні рулонні ворота типу «EFAFLEX EFA-SRT EC 242», переважно для внутрішніх зон з вологим прибиранням, з високопродуктивним електромеханічним приводом для внутрішнього застосування без вітрового навантаження. Поверхні виконані з нержавіючої сталі V2A, матеріал 1.4301.
## Технічні особливості
- Кришки рам можуть відкидатися вперед і фіксуватися для очищення. Під час експлуатації кришки рам блокуються вручну за допомогою маховика. У нижній зоні рам має бути суцільний дренажний отвір висотою близько 60 мм, наприклад для конденсату, мийних засобів або води. Двигун і намотувальний вал мають бути повністю закриті кожухом з нержавіючої сталі, який може відкидатися і фіксуватися у двох різних положеннях для полегшення очищення.
- Балансування ваги забезпечується безобслуговуваними та незношуваними противагами, які оцинковані, додатково захищені від корозії та інтегровані в обидві бокові рами. У разі зникнення живлення ворота можна швидко відкрити в аварійному режимі стандартним тяговим шнуром.
- Полотно воріт: стандартно виготовлене з поперечно жорсткої поліестерної тканини товщиною близько 2 мм без оглядових смуг і має бути допущене відповідно до вимог FDA.
- Привід воріт виконаний на базі мотор-редуктора з гальмом у виконанні високочастотного двигуна. Положення воріт безперервно контролюються незношуваними індуктивними безконтактними датчиками, а кінцеві положення визначаються електронно. Електромеханічні кінцеві вимикачі не допускаються.
- Швидкість відкривання до 1.5 м/с; швидкість закривання до 0.75 м/с.
- Мікропроцесорне керування встановлюється разом із частотним перетворювачем в окремій шафі керування з нержавіючої сталі V2A класу захисту IP65. Підключення живлення: 230V/50 Hz — на об’єкті.
## Експлуатаційні характеристики (залежно від комплектації)
- Звукоізоляція: DIN EN ISO 717-1, до 11 dB(A)
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
