Опис

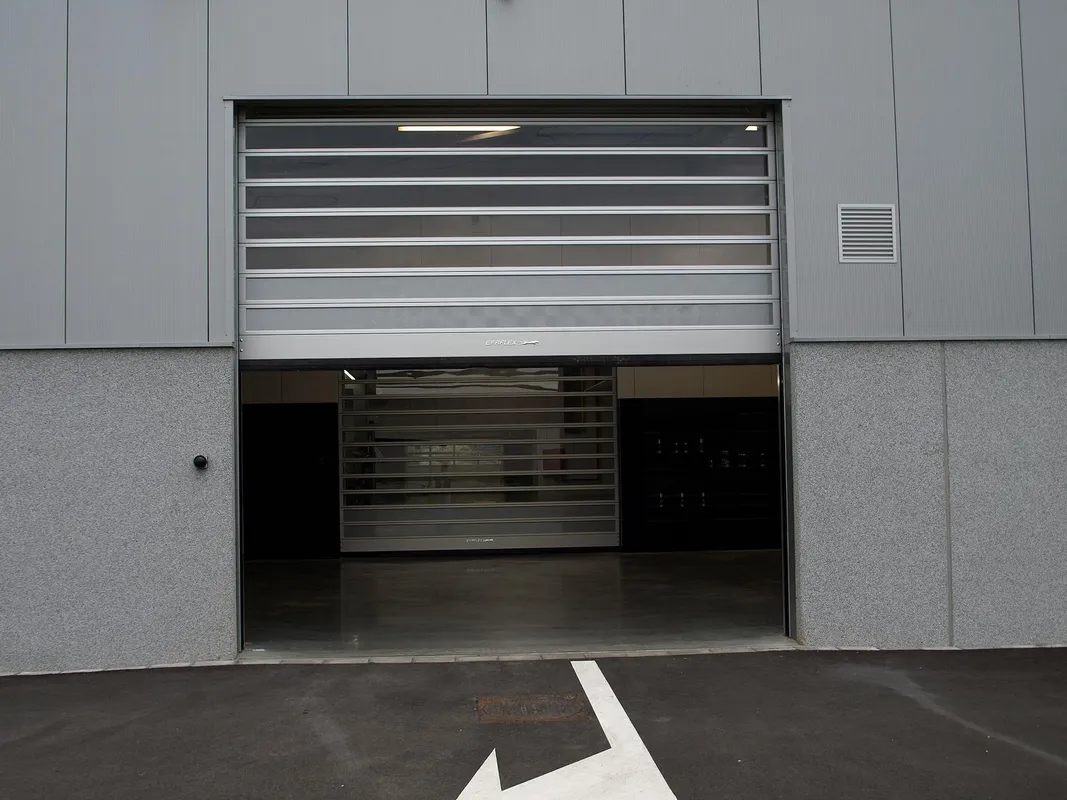

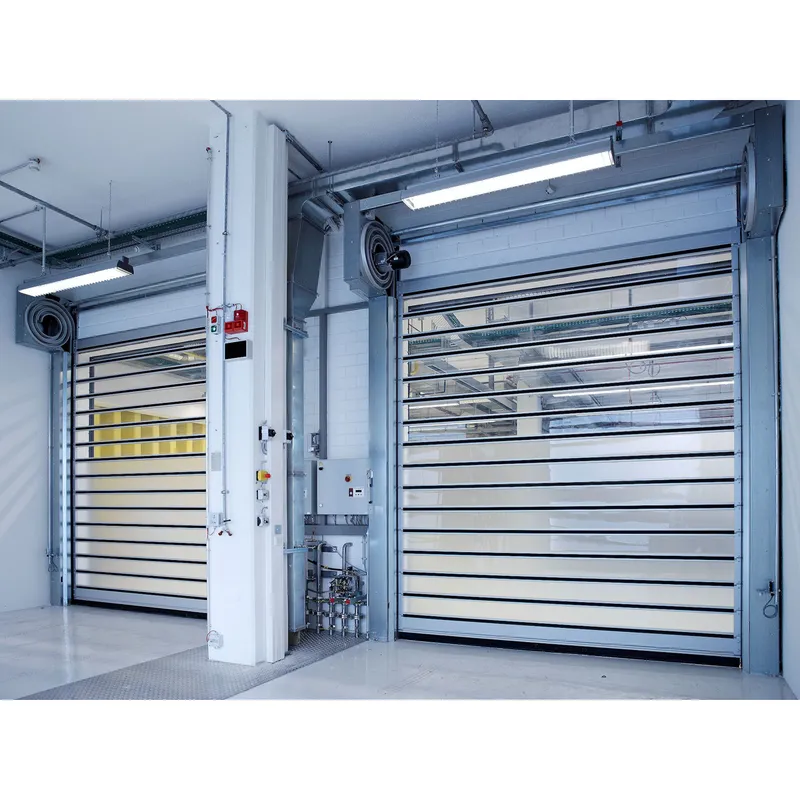

EFAFLEX EFA-STT-L N 272 — прозорі спіральні ворота у конфігурації low-header для прорізів, де над в’їздом обмаль простору, але огляд крізь полотно критично важливий. Спіральний корпус розміщується збоку від прорізу, а не над ним — це дозволяє монтувати прозорі ворота у будівлях з низькою перемичкою без втрати видимості. Підходить для виробничих цехів і складів з існуючою будівлею, де стандартна конструкція STT-L фізично не вміщується. Важливо: ресурс у low-header виконанні нижчий ніж у стандартного STT-L 231 — для надінтенсивних об’єктів варто закладати додатковий запас циклів.
Експертна оцінка
Вдала конфігурація для обмеженого монтажного простору без повної відмови від прозорого полотна.
Переваги
Прозорість при низькій перемичці
Прозоре акрилове полотно зберігається навіть у low-header конфігурації — видимість крізь ворота без жертви монтажним простором.
Монтаж без перебудови
Спіральний корпус розміщується збоку — встановлення у будівлях з низьким перекриттям без конструктивних змін.
Висока вітростійкість
Клас 3–4 (DIN EN 12424) дозволяє застосовувати ворота як в захищених внутрішніх, так і у зовнішніх прорізах.
Базова комплектація
- Полотно воріт — прозорі ламелі EFA-CLEAR® (одностінний акрил)
- Привід — електромотор, 230 В / 50 Гц
- Блок керування — EFA-TRONIC®
- Безпека — контактна кромка, світловий бар’єр
Основні технічні характеристики
- Максимальна ширина: 4 000 мм
- Максимальна висота: 5 000 мм
- Максимальна швидкість полотна: 1.8 м/с
- Вітрове навантаження: клас 3–4
- Опір проникненню води: клас 0
- Повітропроникність: клас 0
- Звукоізоляція: 20 дБ
- U-значення: до 6.5 W/m²K
- Кількість циклів: до 120 000 на рік
- Висота притолоки: 939 мм
- Глибина притолоки: 950 мм
- Ширина напрямної з мотором: 590 мм
- Ширина напрямної без мотора: 350 мм
Обмеження
Тип напрямної
Конструкція спеціалізована виключно під низькопотолочний монтаж (low-header) і не постачається зі стандартними чи овальними напрямними.
Динаміка відкривання
Через специфіку системи напрямних, точні середні швидкості відкривання та закривання не нормуються.
Галузі застосування
- об’єкти з низькою перемичкою
- транспортні коридори
- виробничі зони з потребою в оглядовості
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: ТАК
Нормативні класи
- Вітрове навантаження, клас (DIN EN 12424): 3–4
- Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
- Опір проникненню води (DIN EN 13241): 0
- Повітропроникність (DIN EN 13241): 0
- Звукоізоляція R_W (DIN EN 717-1): 20 дБ
- U-значення макс. (DIN EN 13241): 6.5 W/m²K
- Пожежний клас (DIN 4102): B2
Розміри
- Ширина W мін.: 1 200 мм
- Ширина W макс.: 4 000 мм
- Висота H мін.: 1 200 мм
- Висота H макс.: 5 000 мм
Притолока та напрямні
- Висота притолоки: 939 мм
- Глибина притолоки: 950 мм
- Ширина напрямної з мотором: 590 мм
- Ширина напрямної без мотора: 350 мм
Швидкість
- Максимальна швидкість полотна: 1.8 м/с
- Середня швидкість відкриття: — недоступно
- Середня швидкість закриття: — недоступно
- Закриття від світлової решітки EFA-TLG®: — недоступно
Тип спіралі та напрямних
- Кругла спіраль: — недоступно
- Овальна спіраль: — недоступно
- Low-header: ТАК
Конструкція рами
- Оцинкована сталева рама: ТАК
- Нержавіюча сталь: ○ опція
- Порошкове фарбування RAL: ○ опція
Полотно
- EFA-CLEAR® одностінні: ТАК
- Вентиляційні ламелі EFA-VENT®: ○ опція
- Алюмінієві ламелі EFA-ALUX®: ○ опція
- Візуальна панель single-wall / double-wall: ТАК / — недоступно
- Непрозоре заповнення single-wall / double-wall: ○ / —
- Кольорове фарбування RAL (без прозорих вставок): ○ опція
Механіка та привід
- Балансування ваги: пружина
- Розрахункова кількість циклів на рік: 120 000
- Привід: електричний мотор
- Ручне блокування: ○ опція
- Аварійний режим (автоматичний після ручної активації): ТАК
Керування
- EFA-TRONIC®: ТАК
- EFA-TRONIC® Professional: ○ опція
- Головний вимикач та плівкова клавіатура: ○ опція
Електропідключення
- Мережа 230 В / 50 Гц: ТАК
- Автоматичний вимикач: 16 A (K)
Пристрої безпеки
- Світлова решітка EFA-TLG® в лінії закриття: ○ опція
- Контактна кромка: ТАК
- Світловий бар’єр: ТАК
- Моніторинг зони під’їзду: ○ опція
- Зовнішня світлова решітка: ○ опція
- EFA-SCAN® рама: ○ опція
- EFA-SCAN® стовпець: ○ опція
- EFA-3D-SCAN: ○ опція
Текст для тендеру
ШВИДКІСНІ ТУРБО-ВОРОТА типу «EFA-STT», розмір STT L-N Low-header
Виробник: EFAFLEX Tor- und Sicherheitssystem GmbH & Co. KG
Швидкісні турбо-ворота з електромеханічним високопродуктивним приводом
для об'єктів із низькою перемичкою та потребою в оглядовості прорізу.
ТЕХНІЧНІ ОСОБЛИВОСТІ
- Самонесучі бокові сталеві рами з оцинкованими компонентами та
синхронним валом
- Полотно з прозорою центральною секцією з акрилового скла
- Low-header конфігурація для економії монтажного простору
- Безконтактне спіральне напрямлення та керування EFA-TRONIC®
ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ (для конфігурації STT L-N)
- Максимальна швидкість полотна: 1.8 м/с
- Стійкість до вітрового навантаження: до класу 4
- Ресурс: до 120 000 циклів на рік
РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина: 4 000 мм
- Висота: 5 000 мм
