Опис

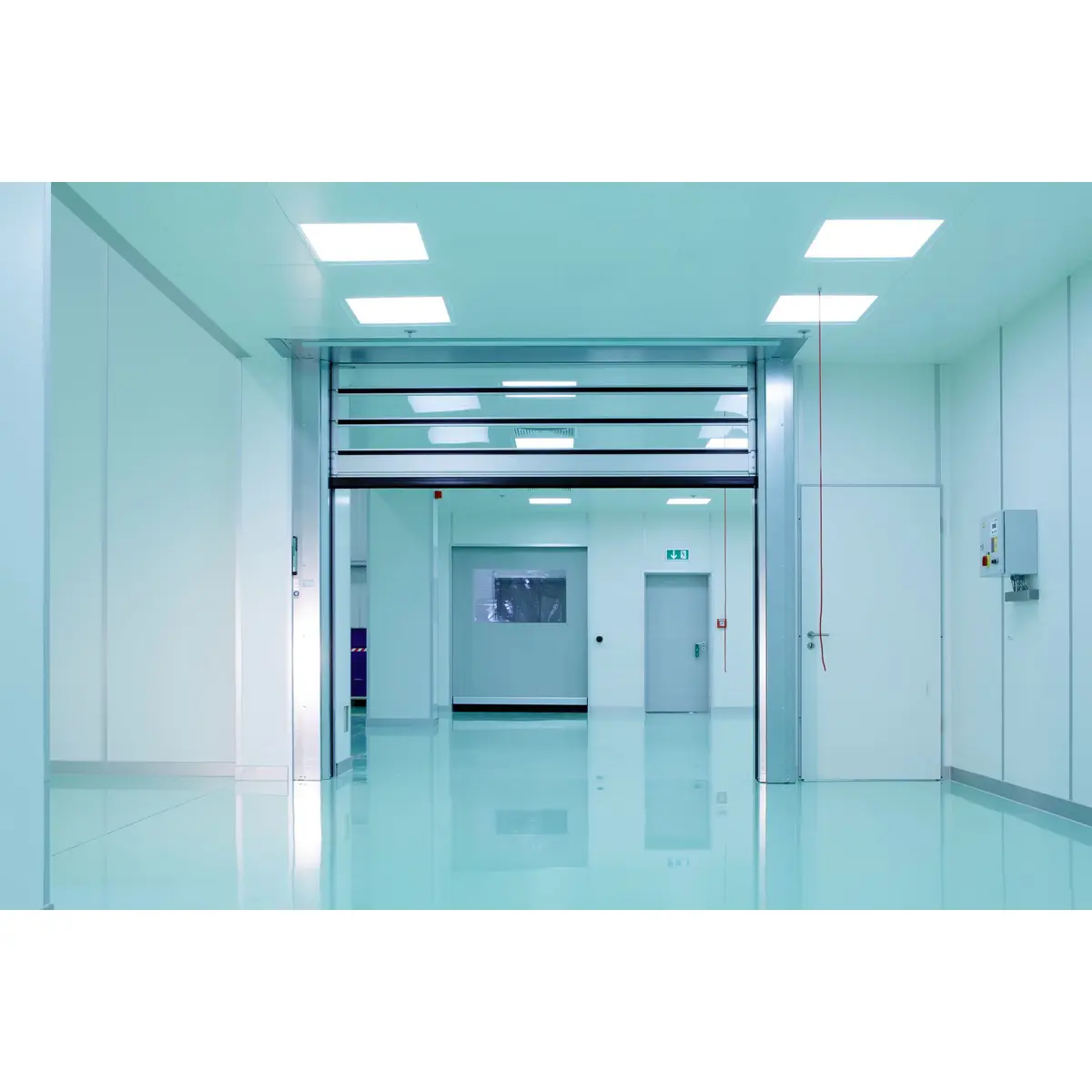

EFAFLEX EFA-STT CR 675 — прозорі спіральні ворота для чистих приміщень і матеріальних шлюзів, де стандартні промислові ворота не відповідають вимогам стерильності та герметичності. Конструкція відповідає класу ISO Class 6 і витримує надлишковий тиск 50 Па — необхідна умова для фармацевтичних виробництв, операційних шлюзів і харчових зон з підвищеними санітарними вимогами. Прозоре полотно зберігає видимість між зонами різної чистоти, що спрощує логістику без порушення ізоляції. Це виключно внутрішня модель — вона не призначена для зовнішніх прорізів або середовищ без вимог до чистоти.
Експертна оцінка
Це спеціалізована cleanroom-модель на базі STT-L, яка краще підходить для фармацевтики, матеріальних шлюзів і чистих виробничих зон, ніж стандартні прозорі STT-ворота.
Переваги
До 70% прозорого полотна
Кристально прозорий акрил дає хорошу видимість процесу й стану зони по обидва боки воріт.
Підвищена герметичність
Додаткові ущільнення в зоні шарнірних з’єднань і по верхній ламелі зменшують перетікання повітря між зонами.
Чисте безконтактне намотування
Ламелі рухаються в запатентованій спіралі без контакту одна з одною, що знижує знос і емісію частинок.
Базова комплектація
- Полотно воріт — прозорі ламелі EFA-CLEAR® Vision (одностінний акрил)
- Привід — електромотор, 230 В / 50 Гц
- Блок керування — EFA-TRONIC®
- Безпека — контактна кромка, світловий бар’єр
Основні технічні характеристики
- Максимальна ширина: 4 000 мм
- Максимальна висота: 5 000 мм
- Максимальна швидкість полотна: 3.0 м/с
- Середня швидкість відкривання: 2.5 м/с
- Максимальна швидкість закривання: 0.75 м/с
- Клас чистого приміщення (EN ISO 14644-1): ISO Class 6
- Повітропроникність (EN 12426): <12 м³/м²·год (class 2)
- Максимальний постійний перепад тиску: 50 Pa
- До 70% полотна: прозорий акрил
- Кількість циклів: до 200 000 на рік
- Тип спіралі: кругла
- Придатність: cleanroom і матеріальні шлюзи
- Висота притолоки: 330 мм
- Ширина напрямної з мотором: 242 мм
- Ширина напрямної без мотора: 240 мм
Обмеження
Сфера застосування
Конструкція спроєктована виключно для внутрішнього використання як елемент герметичної оболонки чистих приміщень.
Залежність герметичності
Фактичний клас чистоти та герметичність системи критично залежать від якості монтажу та правильності примикання до стін і стелі.
Галузі застосування
- фармацевтичні виробництва
- чисті приміщення
- матеріальні шлюзи
- харчові та медичні виробничі зони
Технічні характеристики (повний перелік)
Застосування
- Внутрішні ворота: ТАК
- Зовнішні ворота: — недоступно
- Придатність для матеріальних шлюзів: ТАК
- Клас чистого приміщення (EN ISO 14644-1): ISO Class 6
Нормативні класи
- Клас чистого приміщення (EN ISO 14644-1): ISO Class 6
- Додаткові вимоги cleanroom-серії (VDI 2083 sheet 9.1): враховано в продуктовій серії
- Вітрове навантаження (DIN EN 12424): class 4
- Зусилля / безпечність згідно DIN EN 13241-1: виконано
- Повітропроникність (EN 12426): <12 м³/м²·год (class 2)
- Максимальний постійний перепад тиску: 50 Pa
- Повітровтрати: менше 100 м³/год при 30 Pa
- Частинки / знос у спіралі: мінімізовані завдяки безконтактному руху ламелей
Розміри
- Ширина W мін.: 1 200 мм
- Ширина W макс.: 4 000 мм
- Висота H мін.: 2 000 мм
- Висота H макс.: 5 000 мм
Притолока та напрямні
- Висота притолоки: 330 мм
- Глибина притолоки: — н/д
- Ширина напрямної з мотором: 242 мм
- Ширина напрямної без мотора: 240 мм
Швидкість
- Максимальна швидкість полотна: 3.0 м/с
- Середня швидкість відкривання: 2.5 м/с
- Максимальна швидкість закривання: 0.75 м/с
- Примітка щодо tender text: у тендері зустрічається 1.0 м/с closing; для exact BIM-card лишено 0.75 м/с за BIMobject / CR Series flyer
Тип спіралі та напрямних
- Кругла спіраль: ТАК
- Овальна спіраль: — недоступно
- Low-header: — недоступно
- Безконтактне проходження ламелей у спіралі: ТАК
Конструкція рами
- Самонесучі бічні сталеві рами: ТАК
- Суцільне облицювання / кожух cleanroom-виконання: ТАК
- Нижня кришка на шарнірах для сервісу: ТАК
- Герметизація вузлів монтажною масою: потрібна при інсталяції
- Ширина рами B: 240 мм
- Глибина рами T: 235 мм
- Сталеві частини: оцинковані
- Порошкове фарбування / нержавіюча сталь: ○ опція
Полотно
- Прозоре полотно з акриловим центром: ТАК
- Частка прозорої поверхні: не менше 70%
- Тип ламелей: одношарові оглядові ламелі
- Матеріал прозорих секцій: SAN або полікарбонат
- Зовнішні профілі полотна: анодований алюміній
- Порошкове фарбування полотна: ○ опція
- Додаткові ущільнення між ламелями: ТАК
- Верхня горизонтальна гумова ущільнювальна смуга: ТАК
Механіка та привід
- Балансування ваги: пружини розтягу
- Привід: електромеханічний високопродуктивний привід
- Високочастотний мотор: ТАК
- Контроль положення: absolute encoder
- Ресурс: до 200 000 циклів на рік
- Аварійне механічне керування: аварійний важіль, можливий з обох боків
- UPS EFA-UPS: зовнішня, опція
Керування
- Мікропроцесорне керування з інтегрованим частотним перетворювачем: ТАК
- Розташування керування: зовнішнє
- Окрема пластикова шафа керування: ТАК
- Клас захисту шафи: IP65
- Кнопка emergency stop на шафі: ТАК
- EFA-TRONIC® Professional: ○ опція
Електропідключення
- Мережа 230 В / 50 Гц: ○ залежить від виконання
- Мережа 400 В / 50 Гц: ○ залежить від виконання
- Підключення: 230V або 400V / 50 Hz
Пристрої безпеки
- Однопроменевий світловий бар’єр у рамі: ТАК
- Електрична самоконтрольована контактна кромка (DIN EN 12453): ТАК
- Захист рівня закривання: safety edge + light barrier
- Door light grid EFA-TLG®: ○ опція
- Ланцюг енерголанцюга всередині рами: ТАК
Текст для тендеру
ШВИДКІСНІ ТУРБОВОРОТА ДЛЯ ЧИСТИХ ПРИМІЩЕНЬ, типу «EFAFLEX EFA-STT CR 675»
Високошвидкісні турбоворота типу «EFAFLEX EFA-STT CR 675» з електромеханічним високопродуктивним приводом для безперервної промислової експлуатації, переважно в чистих приміщеннях до класу ISO 8. Це забезпечує втрату повітря до 50 м³/год при різниці тисків до 30 Па (залежно від розміру та сторони встановлення).
## Технічні особливості
- Самонесучі бічні сталеві рами; сталеві частини стандартно оцинковані, зі спіральним кріпленням полотна та повним облицюванням (може відкидатися для цілей перевірки). Зусилля передається з обох боків через синхронний вал. Прецизійні роликові вузли на кулькових підшипниках забезпечують точне, плавне та тихе напрямлення шарнірних планок (зі спеціальними лабіринтними ущільненнями).
- У рамах встановлено пружинний механізм розтягу відповідного розміру, який згідно з DIN EN 12604 забезпечує врівноваження ваги полотна та гарантує ручне відкривання воріт (наприклад, при зникненні живлення).
- Полотно воріт: складається з двох зовнішніх напрямних з анодованого алюмінію та центральної секції з прозорого одношарового акрилового скла. Видима поверхня полотна має становити щонайменше 70%, при цьому має бути забезпечена постійна прозорість.
- Безконтактний рух ламелей у спіралі забезпечує мінімальний знос і низьке утворення частинок.
- Високочастотний мотор з гальмом; положення воріт постійно контролюється через абсолютний енкодер.
- Мікропроцесорне керування з інтегрованим частотним перетворювачем в окремій шафі, клас захисту IP65. Підключення на об’єкті: 230 В / 50-60 Гц, захист 16 А.
- Захист від нещасних випадків: однопроменевий світловий бар’єр, інтегрований у раму воріт, та електрична контактна кромка безпеки з самоконтролем відповідно до DIN EN 12453. Кнопка аварійної зупинки стандартно встановлена на шафі керування.
## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
