EFAFLEX EFA-SST-S Premium 261

EFAFLEX EFA-SST-S Premium 261 — преміальні теплоізольовані спіральні ворота для широких промислових прорізів до 6×6 метрів, де потрібне поєднання високого ресурсу, хорошої теплоізоляції і надійної роботи.

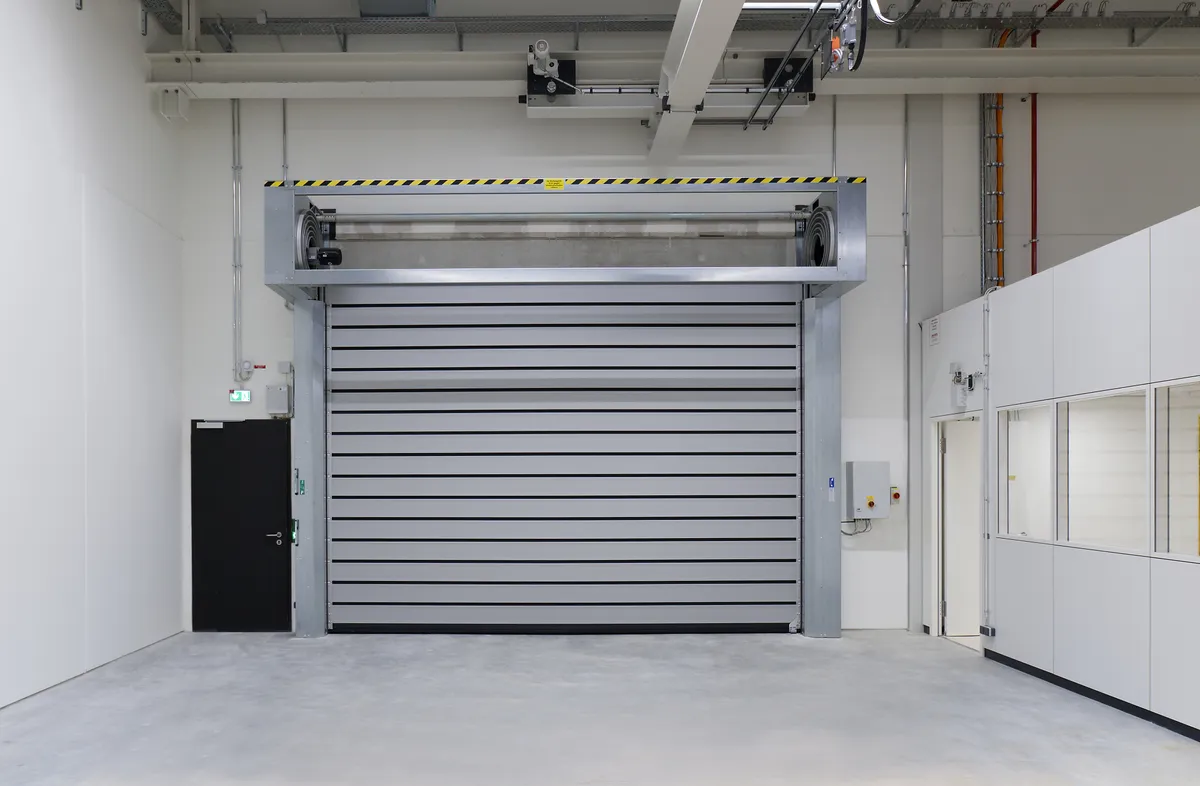

EFAFLEX EFA-SST-S Premium 261, головний вигляд воріт

Опис

EFAFLEX EFA-SST-S Premium 261 — преміальні теплоізольовані спіральні ворота для широких промислових прорізів до 6×6 метрів, де потрібне поєднання високого ресурсу, хорошої теплоізоляції і надійної роботи. Це рішення для великих логістичних центрів і виробничих підприємств з інтенсивним потоком, де ширина прорізу виходить за межі стандартних L-розмірів. EFA-TLG® і вибір між круглою або овальною спіраллю роблять цю модель гнучкою у плані монтажу і безпеки. Якщо ширина прорізу перевищує 6 метрів — варто розглянути ÜS або XL версії.

Експертна оцінка

Сильний вибір для широких прорізів, коли потрібен баланс між габаритом, теплоізоляцією і швидкодією.

Переваги

Динаміка великих розмірів

Висока швидкість відкривання для прорізів до 6 метрів мінімізує тепловтрати у великогабаритних коридорах.

Промислова інтенсивність

Надійний ресурс до 250 000 циклів на рік витримує навантаження активних логістичних хабів.

Преміальна комплектація

Ізоляція EFA-THERM® та передові системи безпеки EFAFLEX зібрані в одному рішенні.

Базова комплектація

  • Полотно воріт — ізольовані ламелі EFA-THERM® (оцинкована сталь)
  • Привід — електромотор, 230 В / 50 Гц
  • Блок керування — EFA-TRONIC®
  • Безпека — світлова решітка EFA-TLG® в лінії закриття

Основні технічні характеристики

  • Максимальна ширина: 6 000 мм
  • Максимальна висота: 6 000 мм
  • Максимальна швидкість полотна: 1.5 м/с
  • Середня швидкість відкривання: 1.2 м/с
  • Швидкість закривання від EFA-TLG®: 1.0 м/с
  • Вітрове навантаження: клас 2–4
  • Опір проникненню води: клас 3
  • Повітропроникність: клас 3
  • Звукоізоляція: 25 дБ
  • U-значення: до 0.91 W/m²K
  • Кількість циклів: до 250 000 на рік
  • Висота притолоки: 770 мм
  • Глибина притолоки: 1395 мм
  • Ширина напрямної з мотором: 370 мм
  • Ширина напрямної без мотора: 350 мм

Обмеження

Обмеження полотна

Використання екструдованих алюмінієвих ламелей EFA-ALUX® для цієї моделі не передбачено.

Тип напрямної

Конструкція не підтримує монтаж із низькою перемичкою (low-header).

Галузі застосування

  • великі логістичні центри
  • виробничі та складські комплекси
  • зовнішні енергоефективні прорізи

Технічні характеристики (повний перелік)

Застосування

  • Внутрішні ворота: ТАК
  • Зовнішні ворота: ТАК

Нормативні класи

  • Вітрове навантаження, клас (DIN EN 12424): 2–4
  • Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
  • Опір проникненню води (DIN EN 13241): 3
  • Повітропроникність (DIN EN 13241): 3
  • Звукоізоляція R_W (DIN EN 717-1): 25 дБ
  • U-значення макс. (DIN EN 13241): 0.91 W/m²K
  • Пожежний клас (DIN 4102): B2

Розміри

  • Ширина W мін.: 1 200 мм
  • Ширина W макс.: 6 000 мм
  • Висота H мін.: 1 950 мм
  • Висота H макс.: 6 000 мм

Притолока та напрямні

  • Висота притолоки: 770 мм
  • Глибина притолоки: 1395 мм
  • Ширина напрямної з мотором: 370 мм
  • Ширина напрямної без мотора: 350 мм

Швидкість

  • Максимальна швидкість полотна: 1.5 м/с
  • Середня швидкість відкриття: 1.2 м/с
  • Середня швидкість закриття: 0.6 м/с
  • Закриття від світлової решітки EFA-TLG®: 1.0 м/с

Тип спіралі та напрямних

  • Кругла спіраль: ТАК
  • Овальна спіраль: ТАК
  • Low-header: — недоступно

Конструкція рами

  • Оцинкована сталева рама: ТАК
  • Нержавіюча сталь: ○ опція
  • Порошкове фарбування RAL: ○ опція

Полотно

  • Ламелі EFA-THERM® (оцинкована сталь) ізольовані/фарбовані: ТАК
  • EFA-CLEAR® двостінні термороз’єднані: ○ опція
  • EFA-CLEAR® одностінні: ○ опція
  • Вентиляційні ламелі EFA-VENT®: ○ опція
  • Алюмінієві ламелі EFA-ALUX®: — недоступно
  • Кольорове фарбування RAL (без прозорих вставок): ○ опція

Механіка та привід

  • Балансування ваги: пружина
  • Розрахункова кількість циклів на рік: 250 000
  • Привід: електричний мотор
  • Ручне блокування: ТАК
  • Аварійний режим (автоматичний після ручної активації): ТАК

Керування

  • EFA-TRONIC®: ТАК
  • EFA-TRONIC® Light: — недоступно
  • EFA-TRONIC® Professional: ○ опція
  • Головний вимикач та плівкова клавіатура: ○ опція

Електропідключення

  • Мережа 230 В / 50 Гц: ТАК
  • Мережа 400 В / 50 Гц: ○ опція
  • Автоматичний вимикач: 16 A (K)

Пристрої безпеки

  • Світлова решітка EFA-TLG® в лінії закриття: ТАК
  • Контактна кромка: ○ опція
  • Світловий бар’єр: ○ опція
  • Моніторинг зони під’їзду: ○ опція
  • Зовнішня світлова решітка: ○ опція
  • EFA-SCAN® рама: ○ опція
  • EFA-SCAN® стовпець: ○ опція
  • EFA-3D-SCAN: ○ опція

Текст для тендеру

ШВИДКІСНІ СПІРАЛЬНІ ВОРОТА, типу «EFAFLEX EFA-SST-S Premium 261»

Швидкісні спіральні ворота типу «EFAFLEX EFA-SST-S Premium 261» з електромеханічним високопродуктивним приводом для найвибагливішої безперервної промислової експлуатації.

## Технічні особливості
- Самонесучі оцинковані сталеві рами зі спіральним напрямленням полотна. Синхронний вал забезпечує рівномірну передачу зусилля. Прецизійні роликові вузли на кулькових підшипниках забезпечують плавну та малошумну роботу.
- Полотно воріт: двостінні терморозділені та утеплені ламелі EFA-THERM®, закріплені в шарнірних планках і призначені для вертикального руху. Поверхня має двошарове покриття кольору white aluminium, подібного до RAL 9006.
- Спіральний короб: повністю безконтактне напрямлення ламелей для малозношуваної та малошумної роботи.
- Швидкість відкривання до 2.0 м/с; швидкість закривання до 1.0 м/с.
- Система керування EFA-TRONIC® з інтегрованим частотним перетворювачем у пластиковій шафі керування (IP65). Підключення живлення: 230 V / 400 V, 50 Hz — на об’єкті.

## Експлуатаційні характеристики (залежно від комплектації)
- Стійкість до вітрового навантаження: DIN EN 12424, до Class 4
- Звукоізоляція: DIN EN ISO 717-1, до 26 dB(A)
- Теплоізоляція: DIN EN 12428, до 0,7 W/m²K

## РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина = ............... мм
- Висота = ............... мм
