EFAFLEX EFA-SST-S ECO 264

EFAFLEX EFA-SST-S ECO 264 — економна теплоізольована модель для широких промислових прорізів до 6×6 метрів, де потрібен більший габарит ніж у L-версії без переходу на преміальну комплектацію.

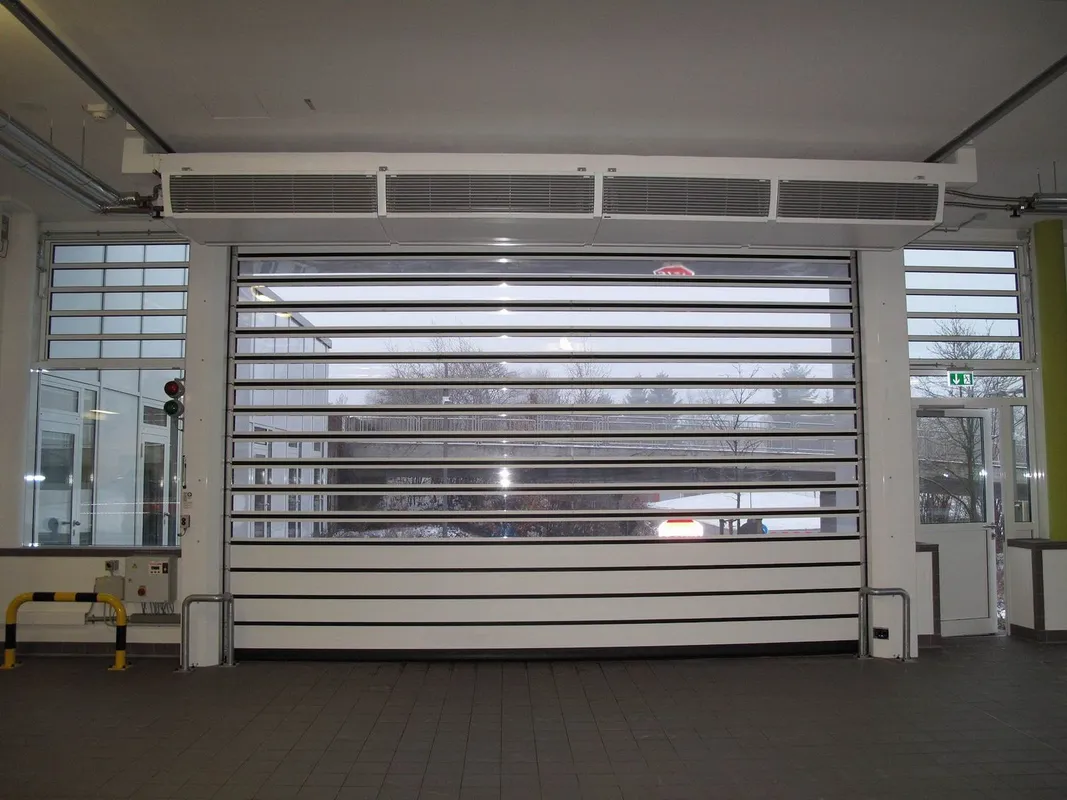

EFAFLEX EFA-SST-S ECO 264, головний вигляд воріт

Опис

EFAFLEX EFA-SST-S ECO 264 — економна теплоізольована модель для широких промислових прорізів до 6×6 метрів, де потрібен більший габарит ніж у L-версії без переходу на преміальну комплектацію. Підходить для складів і виробничих об’єктів із середньою інтенсивністю, де ворота великого розміру повинні добре ізолювати і при цьому не вимагати великих початкових інвестицій. Ізольовані ламелі EFA-THERM® забезпечують хороший тепловий бар’єр для широкого прорізу, а спіральна конструкція гарантує тихий і плавний рух навіть для великих полотен. Якщо потрібен вищий ресурс або кращі нормативні класи — варто розглянути Premium S.

Експертна оцінка

Добрий компроміс для широких прорізів, коли Premium надлишковий, а Basic вже замалий за габаритом.

Переваги

Широкий ізольований проріз

Закриває проходи шириною до 6 метрів — ефективне рішення для великогабаритного логістичного транспорту.

Збалансоване рішення

Надійна автоматизація великих воріт без переплати за надлишкові функції Premium-рівня.

Базова енергоефективність

Ламелі EFA-THERM® підтримують комфортний мікроклімат всередині складських і виробничих приміщень.

Основні технічні характеристики

  • Максимальна ширина: 6 000 мм
  • Максимальна висота: 6 000 мм
  • Максимальна швидкість полотна: 0.9 м/с
  • Середня швидкість відкривання: 0.9 м/с
  • Середня швидкість закривання: 0.6 м/с
  • Швидкість закривання від EFA-TLG®: 0.6 м/с
  • Вітрове навантаження: клас 2–4
  • Опір проникненню води: клас 3
  • Повітропроникність: клас 3
  • Звукоізоляція: 25 дБ
  • U-значення: до 0.91 W/m²K
  • Кількість циклів: до 200 000 на рік
  • Висота притолоки: 770 мм
  • Глибина притолоки: 1395 мм
  • Ширина напрямної з мотором: 370 мм
  • Ширина напрямної без мотора: 350 мм

Обмеження

Тип напрямної

Модель постачається виключно зі стандартною спіраллю. Монтаж у приміщеннях з низькою перемичкою (low-header) не передбачений.

Варіативність комплектації

Наявність світлової решітки EFA-TLG®, контактної кромки безпеки або світлового бар’єра залежить від обраного типу полотна, напрямної та кінцевих розмірів воріт.

Галузі застосування

  • широкі складські прорізи
  • логістика
  • виробничі об’єкти

Технічні характеристики (повний перелік)

Застосування

  • Внутрішні ворота: ТАК
  • Зовнішні ворота: ТАК

Нормативні класи

  • Вітрове навантаження, клас (DIN EN 12424): 2–4
  • Зусилля відкриття / безпечне закриття (DIN EN 13241): виконано
  • Опір проникненню води (DIN EN 13241): 3
  • Повітропроникність (DIN EN 13241): 3
  • Звукоізоляція R_W (DIN EN 717-1): 25 дБ
  • U-значення макс. (DIN EN 13241): 0.91 W/m²K
  • Пожежний клас (DIN 4102): B2

Розміри

  • Ширина W мін.: 1 200 мм
  • Ширина W макс.: 6 000 мм
  • Висота H мін.: 1 800 мм
  • Висота H макс.: 6 000 мм

Притолока та напрямні

  • Висота притолоки: 770 мм
  • Глибина притолоки: 1395 мм
  • Ширина напрямної з мотором: 370 мм
  • Ширина напрямної без мотора: 350 мм

Швидкість

  • Максимальна швидкість полотна: 0.9 м/с
  • Середня швидкість відкриття: 0.9 м/с
  • Середня швидкість закриття: 0.6 м/с
  • Закриття від світлової решітки EFA-TLG®: 0.6 м/с

Тип спіралі та напрямних

  • Кругла спіраль: ТАК
  • Овальна спіраль: — недоступно
  • Low-header: — недоступно

Конструкція рами

  • Оцинкована сталева рама: ТАК
  • Нержавіюча сталь: — недоступно
  • Порошкове фарбування RAL: ○ опція

Полотно

  • Ламелі EFA-THERM® (оцинкована сталь) ізольовані/фарбовані: ТАК
  • EFA-CLEAR® двостінні термороз’єднані: ○ опція
  • EFA-CLEAR® одностінні: ○ опція
  • Вентиляційні ламелі EFA-VENT®: ○ опція
  • Алюмінієві ламелі EFA-ALUX®: — недоступно
  • Кольорове фарбування RAL (без прозорих вставок): ○ опція

Механіка та привід

  • Балансування ваги: пружина
  • Розрахункова кількість циклів на рік: 200 000
  • Привід: електричний мотор
  • Ручне блокування: ○ опція
  • Аварійний режим (автоматичний після ручної активації): ТАК

Керування

  • EFA-TRONIC®: ТАК
  • EFA-TRONIC® Light: — недоступно
  • EFA-TRONIC® Professional: ○ опція
  • Головний вимикач та плівкова клавіатура: ○ опція

Електропідключення

  • Мережа 230 В / 50 Гц: ТАК
  • Мережа 400 В / 50 Гц: ○ опція
  • Автоматичний вимикач: 16 A (K)

Пристрої безпеки

  • Світлова решітка EFA-TLG® в лінії закриття: * залежить від полотна, напрямної та розміру
  • Контактна кромка: * залежить від полотна, напрямної та розміру
  • Світловий бар’єр: * залежить від полотна, напрямної та розміру
  • Моніторинг зони під’їзду: ○ опція
  • Зовнішня світлова решітка: ○ опція
  • EFA-SCAN® рама: ○ опція
  • EFA-SCAN® стовпець: ○ опція
  • EFA-3D-SCAN: ○ опція

Текст для тендеру

ШВИДКІСНІ СПІРАЛЬНІ ВОРОТА типу «EFA-SST ECO», розмір ECO S

Виробник: EFAFLEX Tor- und Sicherheitssystem GmbH & Co. KG
Швидкісні спіральні ворота з електромеханічним приводом для промислової
експлуатації з акцентом на енергоефективність та помірну інтенсивність роботи.

ТЕХНІЧНІ ОСОБЛИВОСТІ
- Самонесучі оцинковані сталеві рами зі спіральним напрямленням полотна
- Полотно з утеплених ламелей EFA-THERM® (оцинкована сталь); можливі прозорі або вентиляційні
 секції залежно від комплектації
- Безконтактне спіральне напрямлення для тихої та малозношуваної роботи
- Керування EFA-TRONIC®; пружинне балансування ваги полотна

ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ (для конфігурації ECO S)
- Максимальна швидкість полотна: 0.9 м/с
- Стійкість до вітрового навантаження: до класу 4
- Водонепроникність: до класу 3
- Повітропроникність: до класу 3
- Теплоізоляція: до 1.52 W/m²K
- Ресурс: до 200 000 циклів на рік

РОЗМІРИ СВІТЛОВОГО ПРОРІЗУ
- Ширина: 6 000 мм
- Висота: 6 000 мм
